Revit技巧 | Revit复制标高和轴网的方法:如何在Revit中创建两个相同的标高!

发布于:2024-10-08 03:00:01
167人 分享

    步骤图文详解

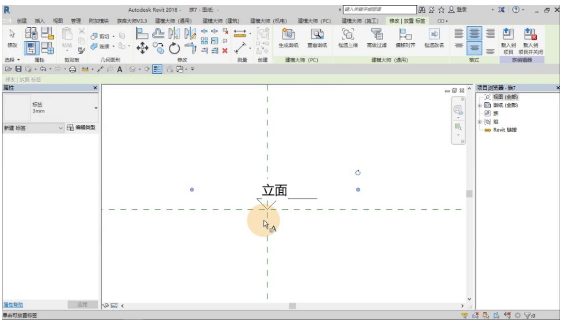

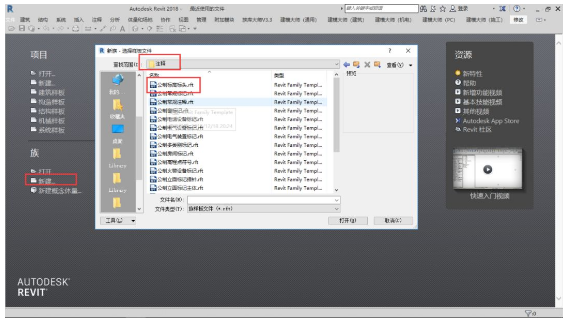

    1、新建一个标高族,点击新建,选择注释里的公制标高标头。将其中自带的文字及线条删除。

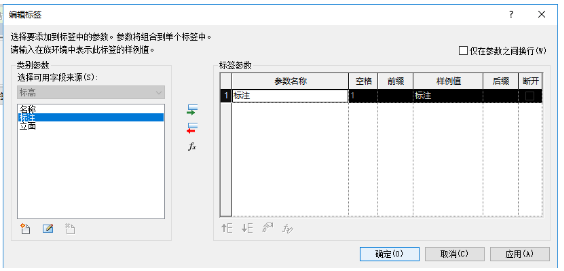

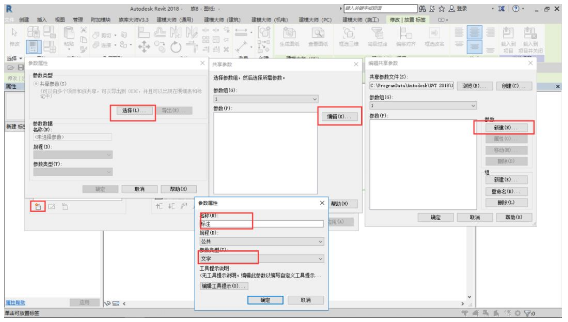

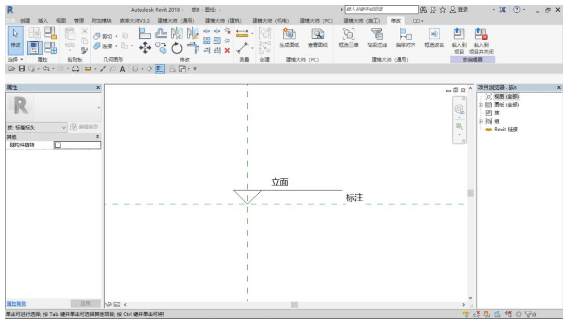

    2、重新绘制一个标高形状,添加两个标签,一个为立面,另一个新建共享参数,命名为标注,类型选择为文字。

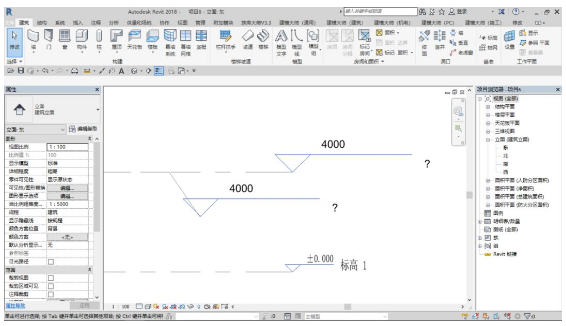

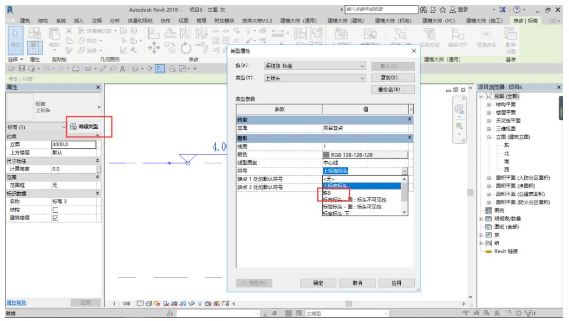

    3、新建一个项目,将新创建的标高标头载入到项目中。切换到立面,新建一个标高,点击编辑类型,将标高标头改为刚刚新建成的族。此时标高名称显示为【?】。

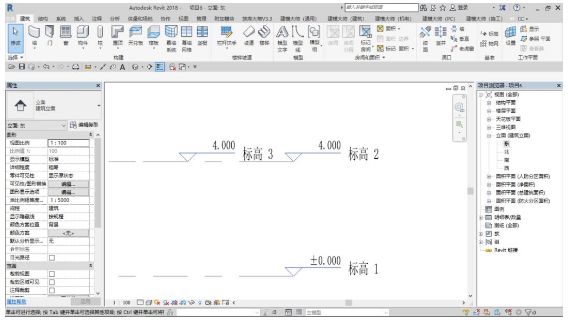

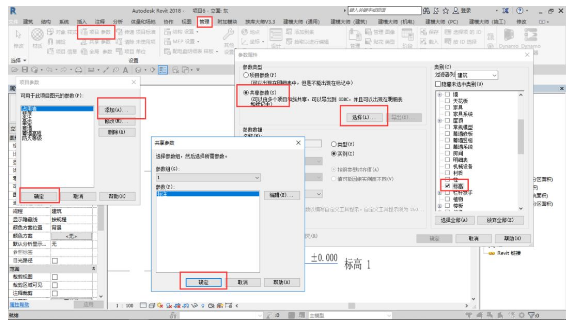

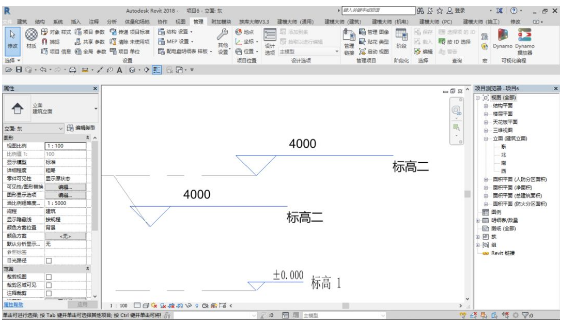

    4、点击管理选项卡下的项目参数,点击添加,选择共享参数,点击选择,选择标注之后点击确定,然后勾选为标高,之后点击两次确定。现在我们就可以在项目中修改标高的名称了。
