在导入之后门窗表现为门窗框影响展示效果。所以今天我们重点讨论下导入后模型门窗调整的方法。
首先，我们先来看一下优化前后整体效果吧！

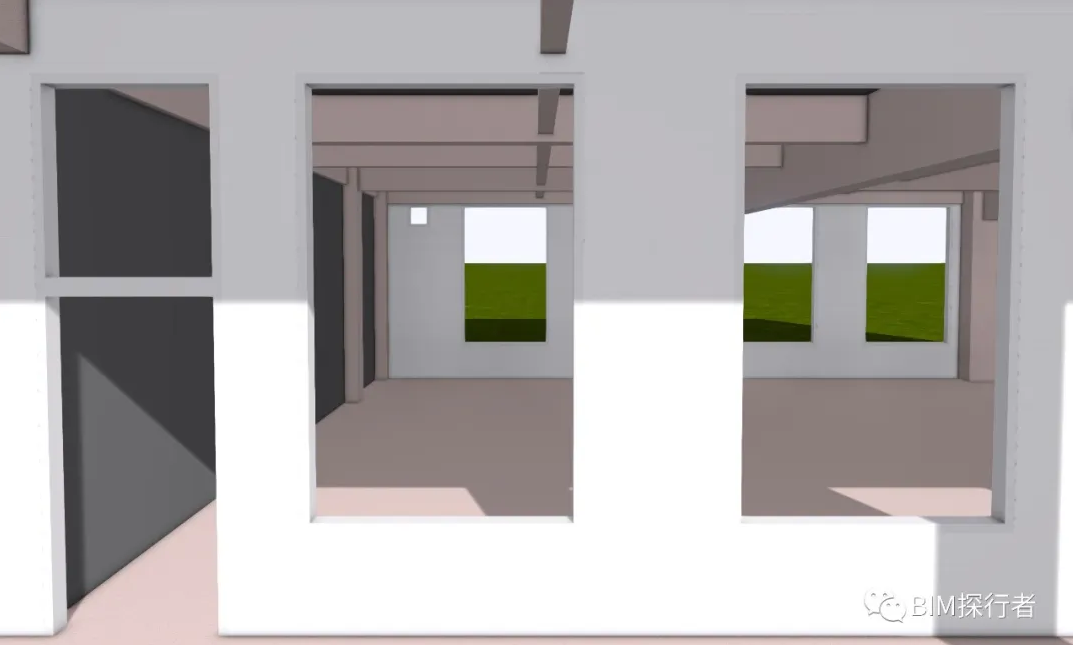

调整前

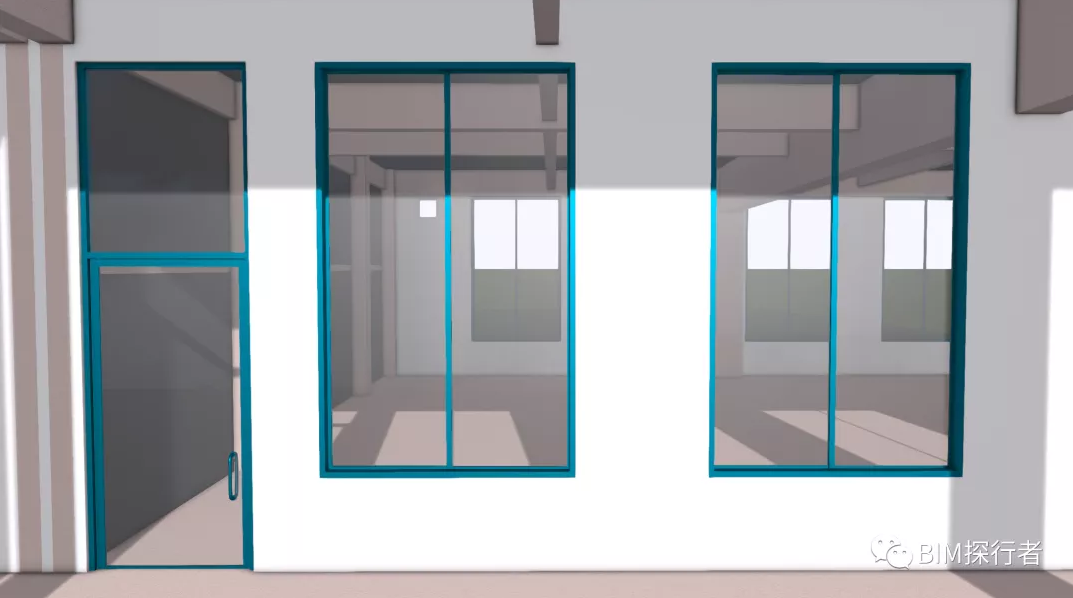

调整后
虽然广联达导入Revit变为为门窗洞口但是其构件属性和类型名称未改变，我们可以从这个方面入手解决问题。是不是有点看不懂？

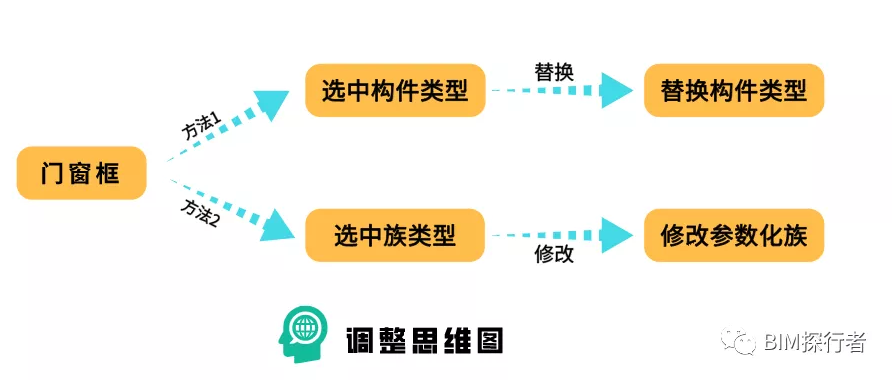

来上思路图！
一、利用Revit中选择替换功能修改

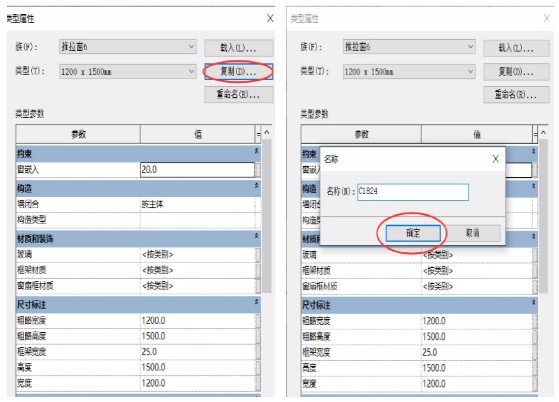

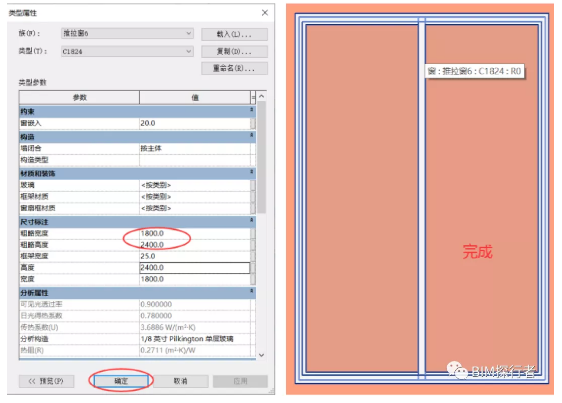

如C1824-1800*2400为双扇推拉窗，则载入相关推拉窗族，新建C1推拉窗并设置好相关参数。通过选择C1824窗框—右击—选择相关实例—整个项目—选择我们新建的C1824推拉窗。即可完成所以C1824窗的替换。
其他门窗也是以上操作不再重复介绍。此方法操作灵活多变，但是其为替换功能，我们一般修改主要门窗即可。

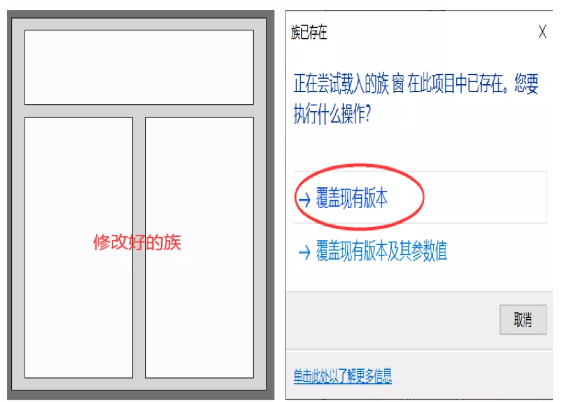

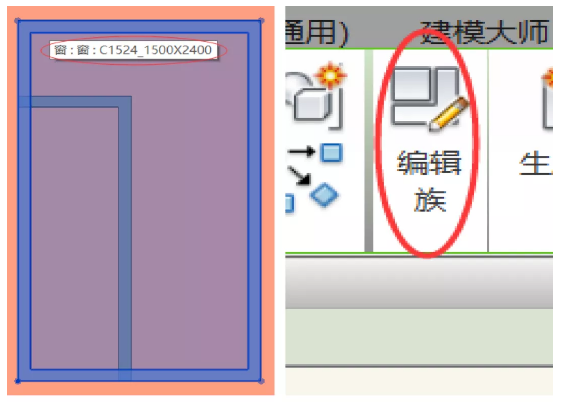

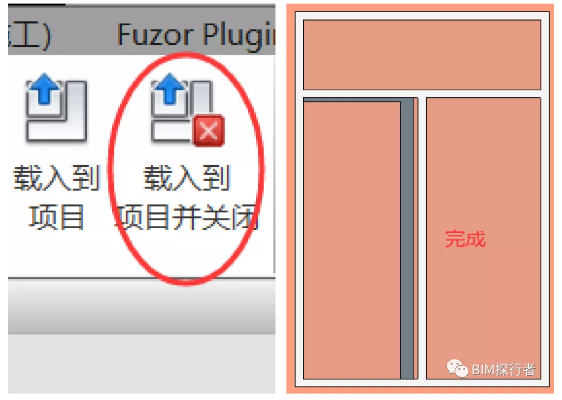

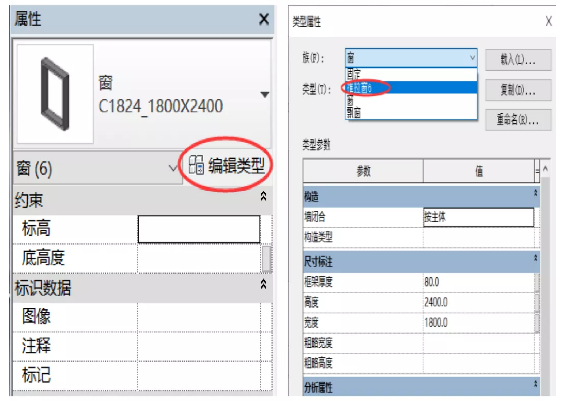

二、利用Revit构件族编辑方式修改
如C1824-1800*2400为双扇推拉窗，则载入相关推拉窗族，新建C1推拉窗并设置好相关参数。通过选择C1824窗框—右击—选择相关实例—整个项目—选择我们新建的C1824推拉窗。即可完成所以C1824窗的替换。
此方法最快，但是修改样式单一。
三、总结
大家可以两种方法结合在一起修改门窗，建议先使用方法2修改大部分门窗再用方法1做个别修改。Revit中族修改灵活多变，可根据实际选择合适的方法。
最后再给一点小建议：遇到门联窗、落地窗等样式多的窗形可以使用幕墙绘制哦！这样省去了很多建族的步骤，大家可以去试试，看效果如何吧！
