随着BIM技术的不断深入应用，提供给工业化可行的技术手段。新型的建造方式——装配式建筑，改变传统的建造方式，通过在工厂内按照建筑需求的标准生产预制构件，然后将构件运往施工现场进行“拼装”，实现建筑工业化，大大降低施工难度，节省人力成本，以及减少建筑施工污染（水污染、噪音污染、粉尘污染等）。
目前建筑行业机电设备安装工程中，暖通风系统大多采用法兰连接工艺、消防泵房、冷冻机房、水泵房等大多采用法兰或卡箍连接方式等成熟工艺。但建筑企业人工成本越来越高，如何降低施工成本？随着物流成本的降低，工业化成为建筑业降低人工成本的最有效手段，也是建筑业主要转型方式之一。
就像上述的和装配式建筑一样，与BIM技术结合起来，实现工厂化预制和现场流水作业安装。做到综合管线布局合理；预制、安装工艺流程标准化；环境和材料信息数据精准化，无论从工程质量、施工成本、工作效率等方面来说，会产生一个质的飞跃，在市场开发、推广、应用有着广阔的前景。
一项新技术的出现，必定有它独特的优点，解决当下存在的问题，同时提出更好的解决问题方案。随着科技信息化的发展，MEP管线工厂化预制有众多的优势。

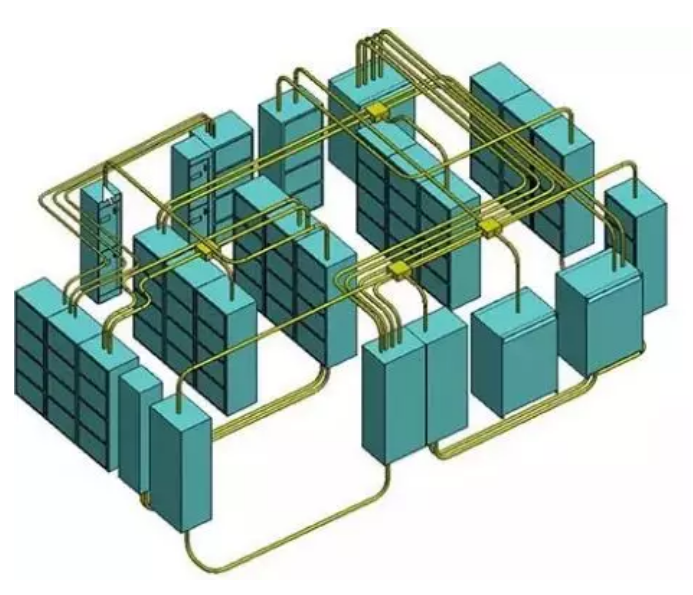

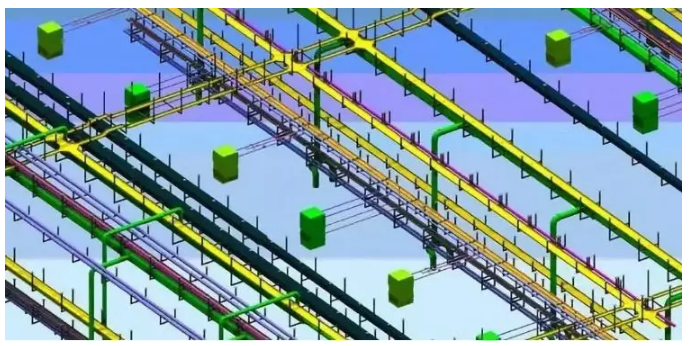

优化管线排布：提出管线综合排布方案，消除碰撞点，解决“错、漏、碰、缺”的问题；同时亦可合理调整各管线的走向、标高及管件、阀门的位置等，整体优化综合管线的布局，使其更加整齐美观、方便安装、便于操作。
保证施工质量：所谓的工厂化预制就是指在固定的场所集中进行流水线化、标准化，工厂化的生产物品，它不受场地、交叉施工、材料等环境元素的制约和影响，可以掌控质量。从BIM模型的建立、管线布置方案的优化再到加工预制管件信息数据，实现全过程精准管理，结合先进的连接工艺，从而保证施工质量得到有效控制。
提高工效，降低成本：在BIM模型中可以精准地统计材料的分类、需求数量等信息，为材料的采购、预制下料等提供方便。预制加工人员相对固定、材料集中管理，协调管理和控制质量；由于构件是提前在厂房加工好的，所以在安装现场不需要过多的人员，且安装工序简单便捷，这降低了成本，又提高了效率。
有利于施工管理：现场安装仅需要扭矩扳手、倒链和脚手架等工具即可，组织方便施工。不需要配备复杂的电源电缆、切割机具、焊接机及氧气和乙炔气瓶等，降低了施工组织复杂度，消除了漏电和火灾等危险隐患，使现场施工垃圾减少60%，使得安装工序更加程序化、标准化，更加简单、明了、便捷，可避免需要长时间的高强度的高空作业，减少了发生生产安全事故概率。
现场制作安装与工厂化预制安装综合效益进行对比，工厂化预制明显存在优势，比如：可以大约节省10%的材料费用；节省30%的人工费用；缩短30%的工期。
基于BIM的风管预制加工流程
1.熟悉设计图纸

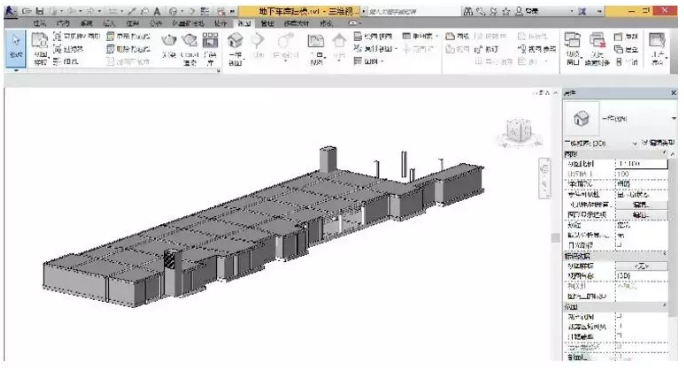

2.现场测量和校对建筑结构模型

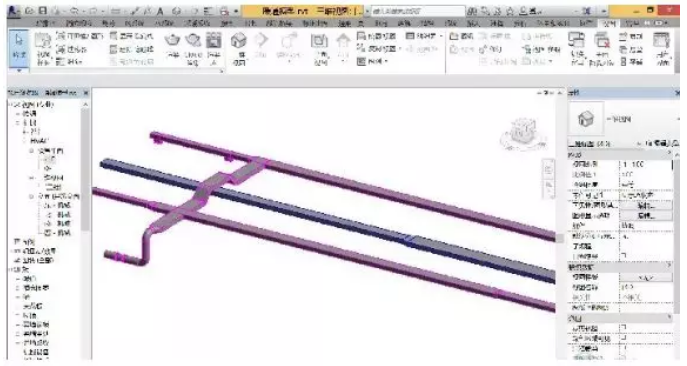

3.搭建MEP各专业BIM模型

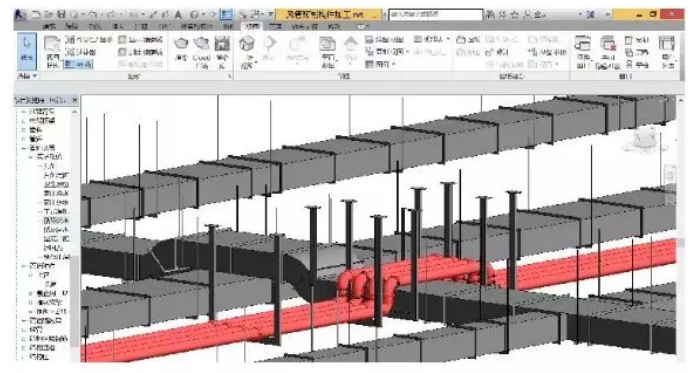

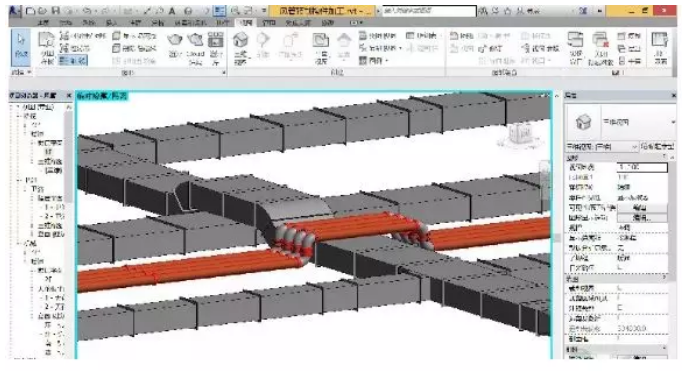

4.管线碰撞检查与调整、优化
5.添加支吊架构件

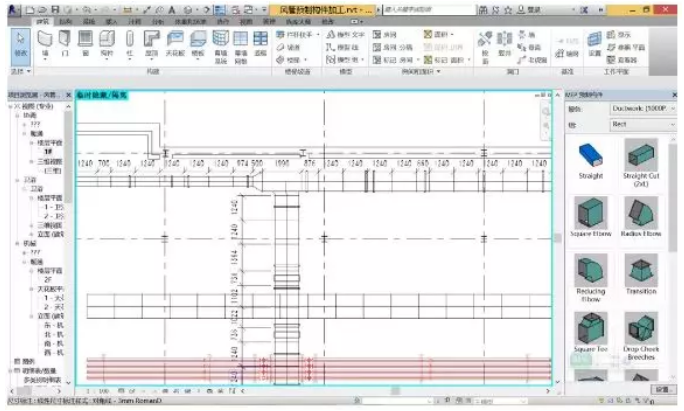

6.构件分解和构件加工图

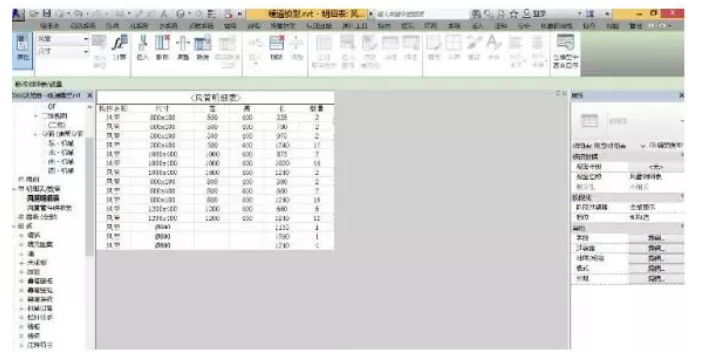

7.出构件加工清单
8.现场组装
水管预制构件加工和安装
整个过程可以分为三大部分：建模、生产、现场安装。具体的顺序如下所示：

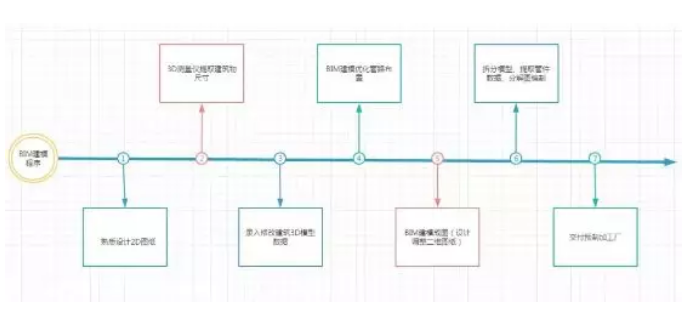

1.BIM建模程序
2.工厂化预制施工程序
BIM建模成图分解图编制备料支架下料制作防腐处理预装配水压试验成品编号、标记检查验收成品包装
3.现场安装程序
到货验收——现场放样——泵体安装——支吊架安装——主管路管件阀门安装——分支管路管件阀门安装——管件固定——表计等附件安装——标识粘贴——水压试验——检查验收——资料整理
管路预制、安装工艺及质量标准
1.施工准备
●图纸准备：根据MEP模型绘制预制分解图、预装配图及管件、管段、阀门等设备材料清单。
●材料设备准备：根据材料设备清单，联系管材和阀门等设备厂家及时采购。
●预制场地准备：租赁场地筹建预制加工厂，各项条件满足预制加工的需求
●机具设备准备：套丝机、沟槽机、磁力半自动切管机、电焊机、电锤、切割机、角向磨光机、焊条恒温箱、焊条烘干箱、手拉葫芦、空气压缩机、打压泵等设备及各种工器具
2.钢管管段预制、预装配
●下料：依据模型分解图和材料表的数据信息，用切管机切割成所需的尺寸。
●沟槽：用压槽机将管材两端压出沟槽，沟槽深度及宽度符合质量要求。
●开孔：用开孔机在管壁上开孔用于机械三通或四通安装。
●预装配：依据系统分类、管路布置及包装运输等因素，将系统管路分成若干个段落进行分段预装配，按照与装配图，将预制好的管件、管件三通、管件四通、法兰和机械三通、四通等用沟槽管件接头连接。
3.水压试验
分段预装完成后，在产品出厂前需要进行水压试验。试压前用堵头、盲板将预装配管段进行封堵，预留进水口和排气孔位置，按照设计图纸要求确定试验压力、持续时间及试压合格标准。试压时打开试压管段中的阀门，试压过程中不得转动管件、连接件和紧固件，试压人员离远试压管件，应在安全范围内，需移动或拆卸试压管件，应在泄压后，将管件内介质排泄干净后方可进行。
MEP管线加工预制存在巨大的优势，也是管线建造方式的变革，让建筑更加信息化和智能化；形成部件体系，提升预制率，降低施工现场手工劳动，提高工期；节能减耗，有利于保护环境；平摊采购、管理成本，成本大幅下降。
正因为MEP管线加工预制有以上的优点，相关的政府部门也大力支持其发展，出台一些激励措施，鼓励企业去创新和应用MEP管线加工预制技术。
