由于Revit中自带的管件族比较有限，我们经常会从网上下载一些族来建模，这时候经常会碰到在二维出图时的样式表达问题，单线管件通常偏小而且大小不一，很难达到图纸标准要求，今天就来看看如何快速解决此类问题。
1.注释比例的作用

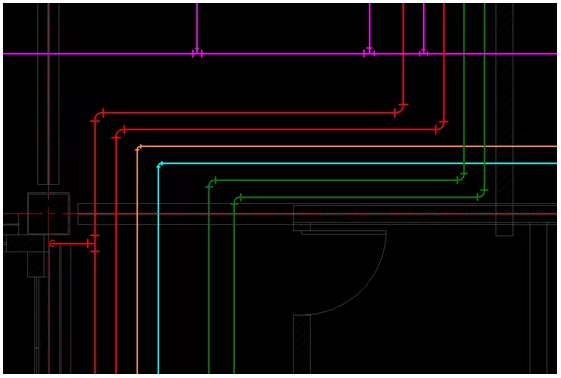

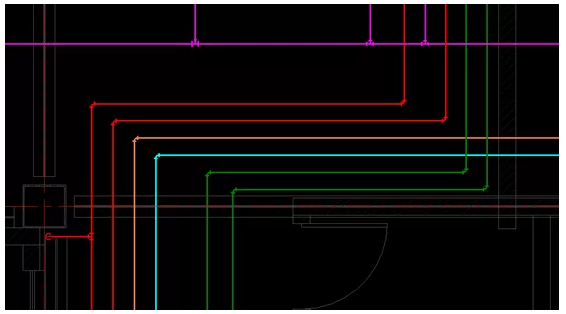

如下图所示，我们在一些网上下载的弯头族和三通族，单线视图下“大小不一致”，明显偏小：

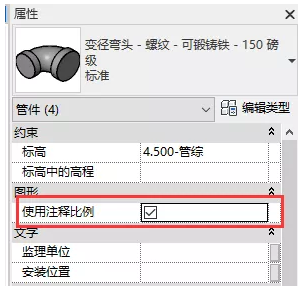

其实解决起来很简单，只要勾选“使用注释比例”就能使其显示正确。

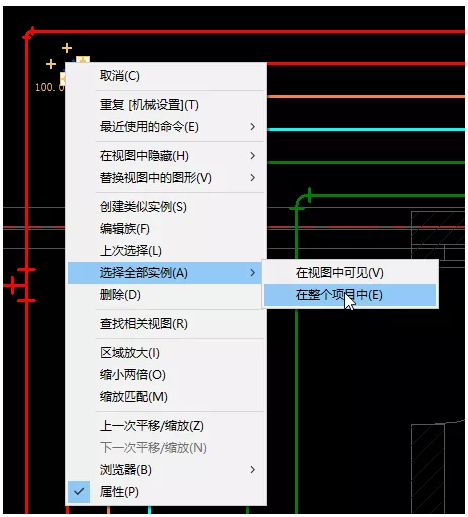

注意：由于注释比例是实例参数，尽可能在建模初期就设置好，否则需要一个个再去调整，当然我们也可以在项目列表或者视图中选中所有实例批量去设置。
2.注释比例的尺寸

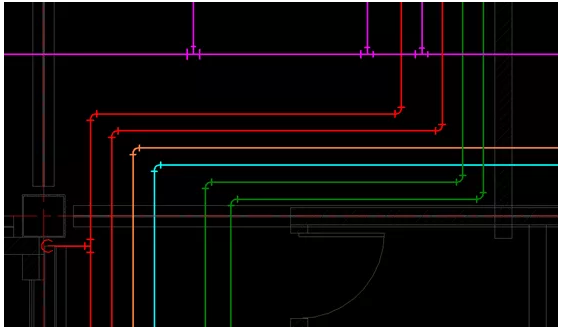

现在我们所有的管件大小基本都保持了一致，但发现仍偏小：

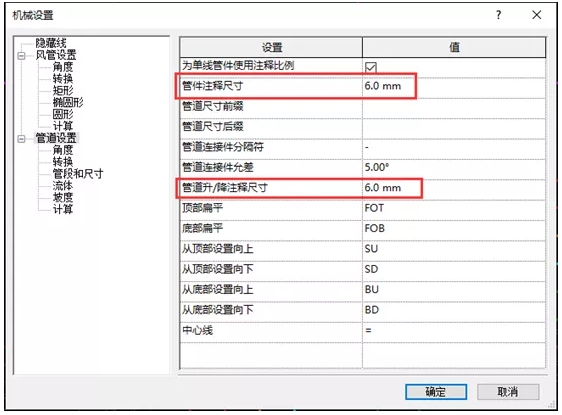

此时我们可以在“管理”>“机械设置”下进行调整：
调整管件的注释尺寸，另外管道升/降注释尺寸可以修改我们平面中的立管或剖立面时的管道截面的二维大小：
这样我们整体的管件大小就非常标准和美观了。
注意：由于这里是mm为单位的绝对打印大小，会受当前视图的比例影响。
