想要系统性掌握BIM技能，不能只停留在理论知识上，实操也是关键一步。
拒绝纸上谈兵，提升操作技巧，从点滴开始积累。今天我们来学习Revit实操小技巧之土建建模中结构梁的创建
结构梁的创建
本节完成结构梁创建，这些工作在结构选项卡中完成，使用“梁”时必须先载入相关的梁族文件，接下来以本楼建立结构梁模型为例，介绍梁模型的创建方法。
(１)打开“模型第三章＼结构模型＼ＪＨＣ—２２＃Ｓ—１.０(结构柱创建).ｒｖｔ”项目文件。切换至标准层“７Ｆ”(七层)结构平面视图，检查并设置结构平面视图“属性”面板中“规程”为“结构/协调”。

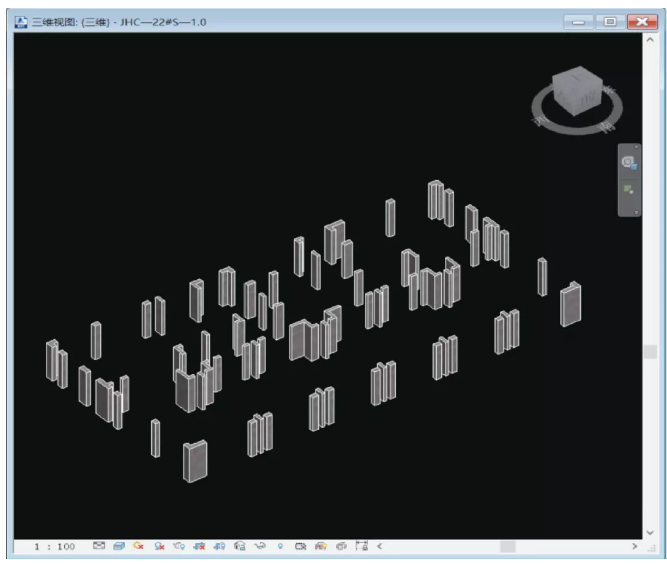

图1本层结构异形柱

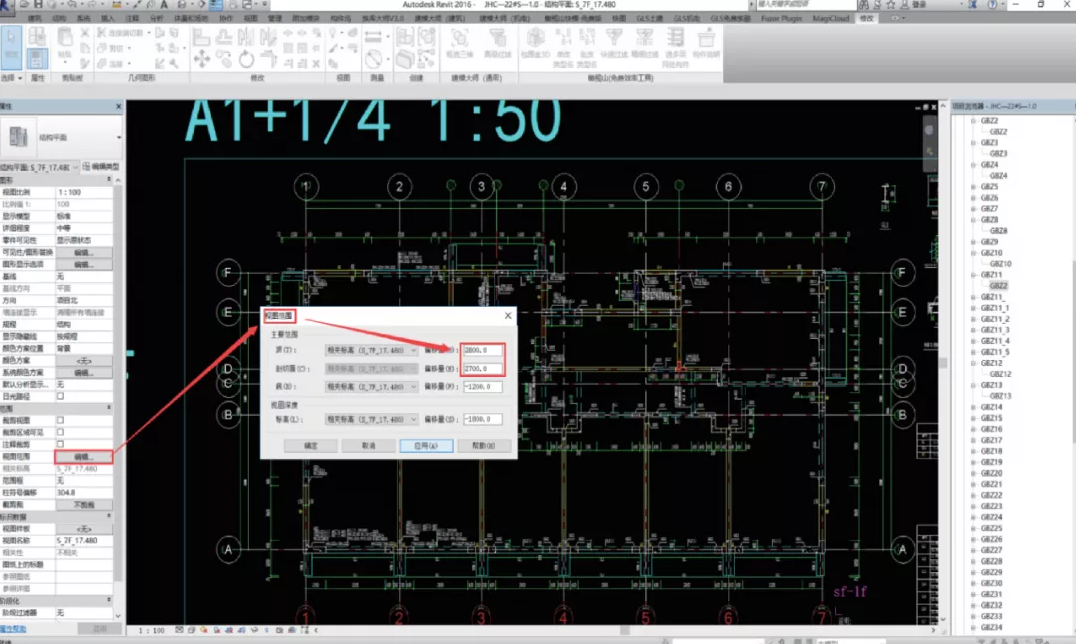

(２)在“Ｓ—７Ｆ—１７.４８０”结构平面视图中，点击“属性”选项栏中“视图范围—编辑”修改此视图的视图范围，使其能达到绘制的梁内的剖切面，在视图中显示出梁的模型，如图2所示，设定为“顶”与“剖切面”，偏移量分别设定为“２８００、２７００”。
图2视图范围的设置

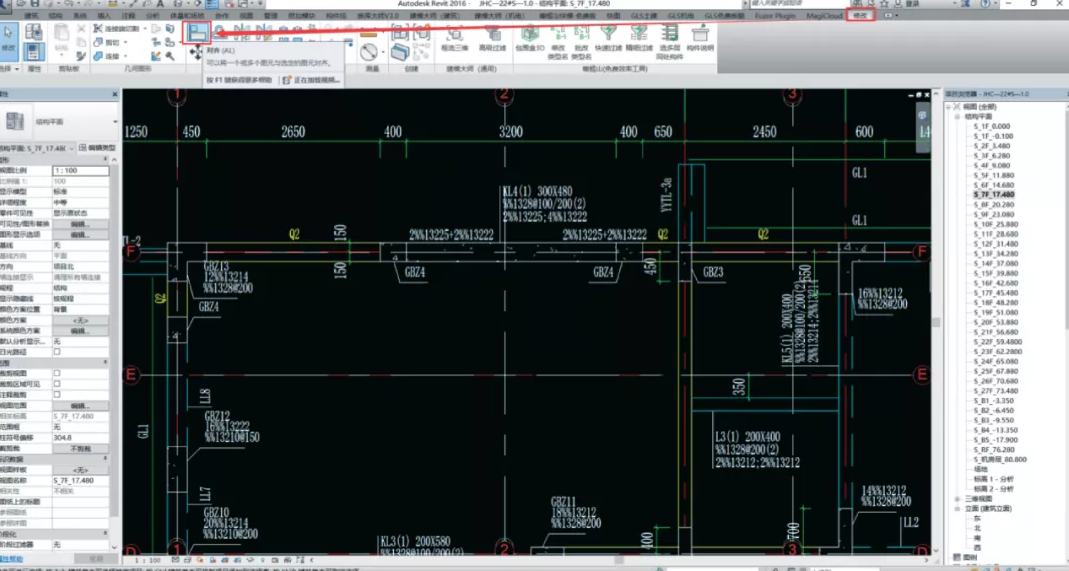

(３)单击功能区“结构—梁”命令，自动切换至“修改｜放置梁”上下文选项卡中。在类型选择器中选择“混凝土—矩形梁”族，类型选择“３００×６００ｍｍ”(或其他类型均可以)，如图３所示
图3结构梁类型选择

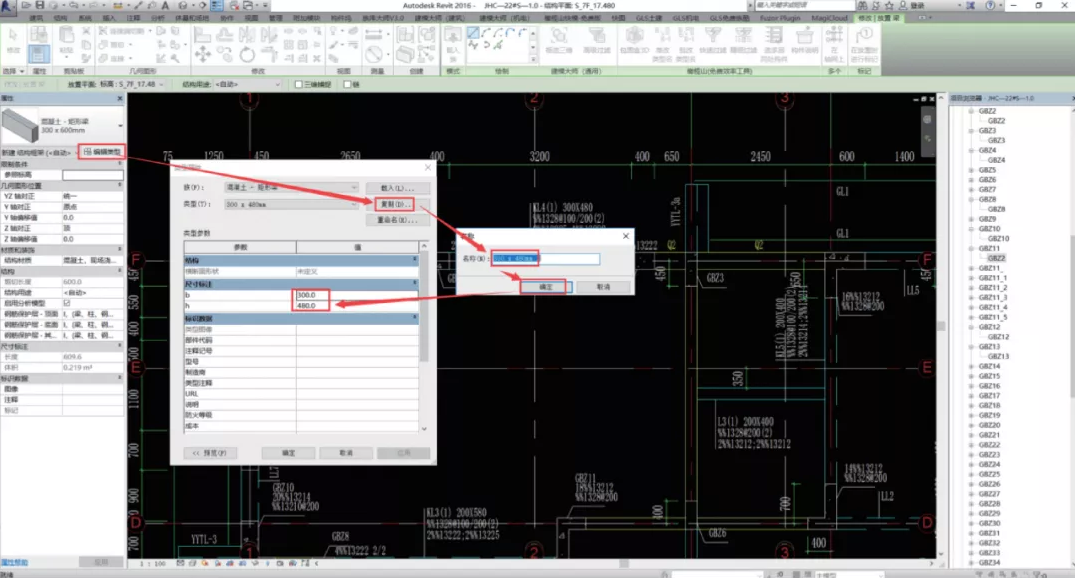

(４)点击“属性—编辑类型”，弹出“类型属性”对话框，复制并新建名称为“３００×４８０ｍｍ”的梁类型，如图4所示，修改类型参数中的宽度为“３００”，高度为“４８０”，完成后，单击“确定”按钮退出“类型属性”对话框
图4结构梁的类型复制

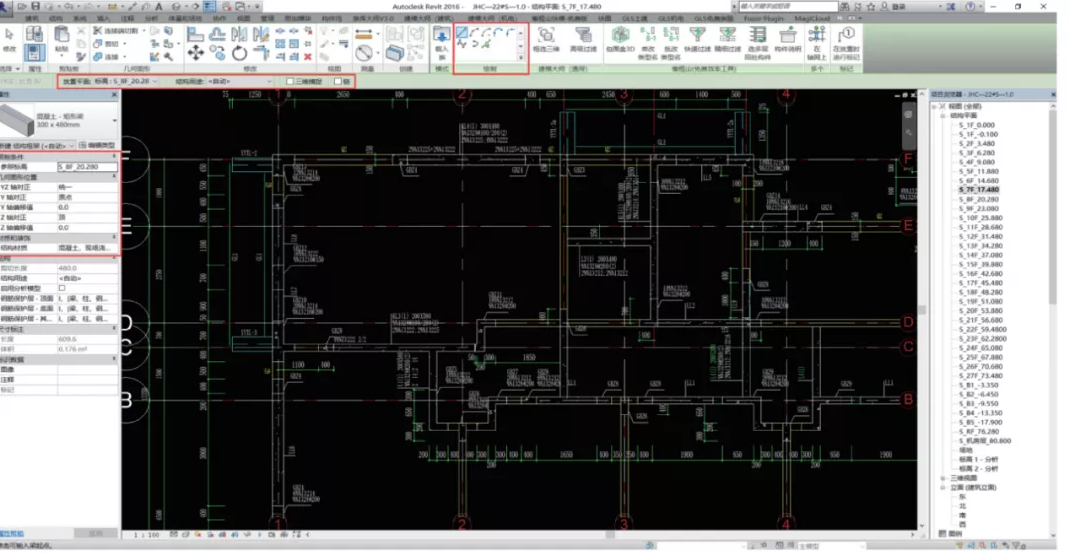

(５)如图5所示，选择“绘制”面板中的绘制方式为“直线”，设置选项栏中的“放置平面”为“Ｓ—７Ｆ—１７.４８０”，不勾选“三维捕捉”和“链”选项，确认“属性”面板中“Ｚ方向对正”设置为“顶”，即所绘制的结构梁将以梁图元顶面与“放置平面”标高对齐
图5结构梁选项栏设置

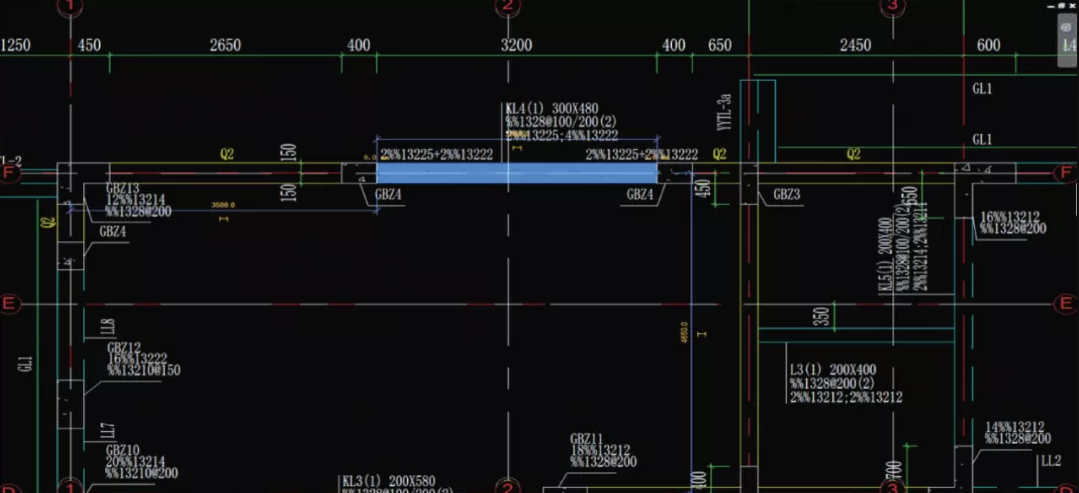

(６)如图6所示，移动鼠标绘制ＫＬ４结构梁
图6绘制ＫＬ４结构梁
提示：若梁与ＣＡＤ底图所示梁边线不能重合，可对所建梁作对齐处理。使用“对齐”命令，进入对齐修改模式，移动鼠标到结构柱外侧边缘位置，单击鼠标左键，作为对齐的目标位置，再次在梁外侧边缘单击鼠标左键，则梁外侧边缘将与柱外侧边缘对齐，如图7所示:
图7对齐命令的使用
(７)使用类似的方式，绘制“Ｓ—７Ｆ—１７.４８０”结构平面视图其他部分的梁,结果如图8所示

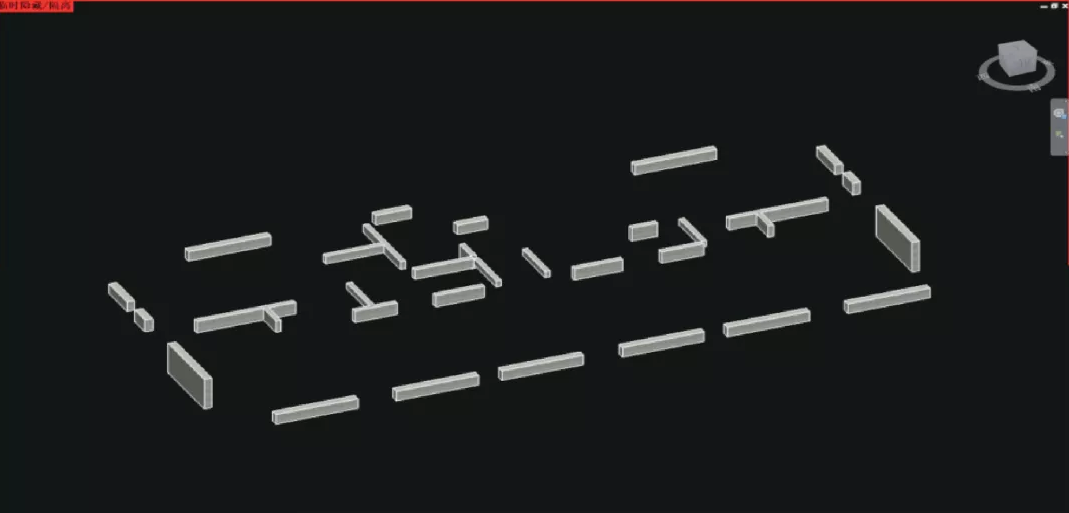

图8本层结构梁绘制完成
(８)保存该项目文件.
