    一、应用价值

    普通安装方式支吊架凌乱分散，交叉较多，采用综合支吊架施工，将排布整齐有序的综合支吊架取代传统支吊架形式，不仅减少了支吊架的数量，而且使管线走线更清晰，明朗，观感、质量均大大提高。在满足各种管线布置的前提下，有效地控制整体占用空间。

    支吊架相对于传统支吊架强度更高，做法更安全可靠，不仅节约了成本，减少了建材用量，还对现场加工的噪音和固体废弃物污染有显著改善。

    二、关键因素

    2.1、人员能力要求

    1.专业知识：熟悉支吊架布置规范、现场施工流程

    2.熟练运用REVIT、MagiCAD支吊架插件

    2.2、需要用到哪些软件

    Revit、MagiCAD支吊架插件

    2.3、现场人员组织

    现场工程部、设计院设计师

    三、实施方法

    3.1、结合现场（需求）深化

    1、明确设计及规范要求，结合现场熟悉图纸

    2、了解客户需求及项目重点：

    ①施工组织设计（各专业是否分包及施工顺序）；

    ②支吊架用什么类型，是否需要考虑抗震支吊架；

    ③采暖支吊架是否有特殊需求（采暖管道一般单独布置）；

    ④支吊架布置范围（车道、车位、主楼走廊等）；

    ⑤了解客户（现场）支吊架布置间距需求。

    3、需要输出成果：

    ①综合支吊架模型；

    ②综合支吊架计算书；

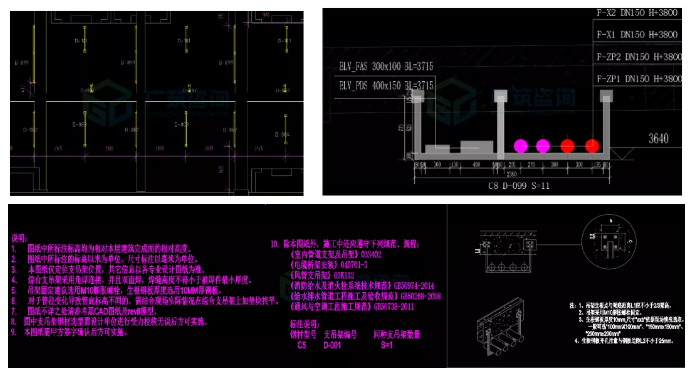

    ③总平面布置图、支吊架类型大样图。

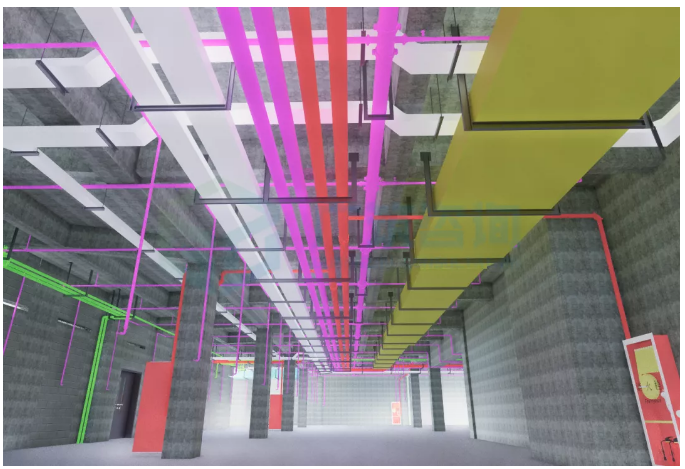

    （模型现场与图纸）

    3.2、模型精度要求

    1、土建模型：

    和蓝图、现场一致的土建建筑、结构模型（模型中要区分建筑、结构墙）。

    2、机电模型：

    优化后综合管线模型

    管综模型需要考虑的因素如下：

    ①管综排布时考虑支吊架布置，单专业支吊架、综合支吊架、抗震支吊架安装空间；

    ②采暖管道单独布置，尽量不要和其他管线上下排布；

    ③采暖管道保温层添加；

    ④考虑支吊架底部横杆厚度（特别采暖管道大型支吊架）；

    ⑤管道材质确认。

    3.3、综合支吊架方案设计

    3.3.1总体思路（考虑因素）：

    1、给水与消火栓管、喷淋管共架；采暖管道单独布置支吊架；成排强弱电桥架共用支吊架；风管单独布置支吊架；

    2、生根情况不允许的情况下，考虑风管，水管，桥架共用支架；支架间距根据管线和梁的跨距综合考虑；综合支吊架优先生根在侧梁上，没有条件时生根到板、结构墙、柱上；

    3、支吊架立柱或吊杆距离管线的净距为50mm，情况不允许时，适当缩小净距；

    4、共架的管道底标高对齐；对于变径的管线，需要现场在支架横担上增加垫块或偏心大小头；

    5、综合支吊架采用双面焊；焊缝高度不得小于被焊件最小厚度；

    6、风管、桥架弯头、大于630mm阀门添加单独吊架；水管弯头处两侧添加吊架;

    7、为方便现场材料选型，尽可能吊架型号统一。

    3.3.2方案制定与确认：

    方案一：

    1、桥架和风管共用支架，间距为3m；给排水消防管共用支架，支架间距5m，小于DN65的管道及桥架中间单独增加支吊架；

    方案二：

    1、高压和公共桥架共架，间距1.5m；采暖管道单独做支吊架,间距5m；消火栓管道和风管共架，间距5m，风管中间单独增加支吊架；

    设计对该支吊架布置进行审核；形成审核意见；并根据审核意见进行综合支吊架布置。

    3.4、支吊架布置

    1、管线重量统计

    ①统计每个尺寸下风管的壁厚、材质。

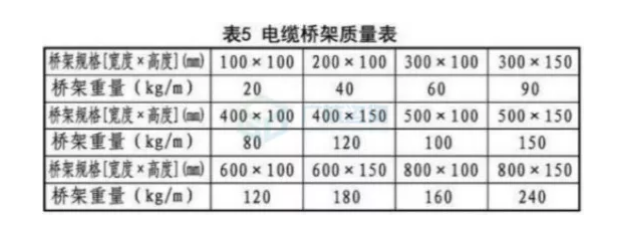

    ②统计每个尺寸下桥架电缆重量（可参考）。

    2、支吊架布置

    ①根据支吊架方案，确认支吊架间距；

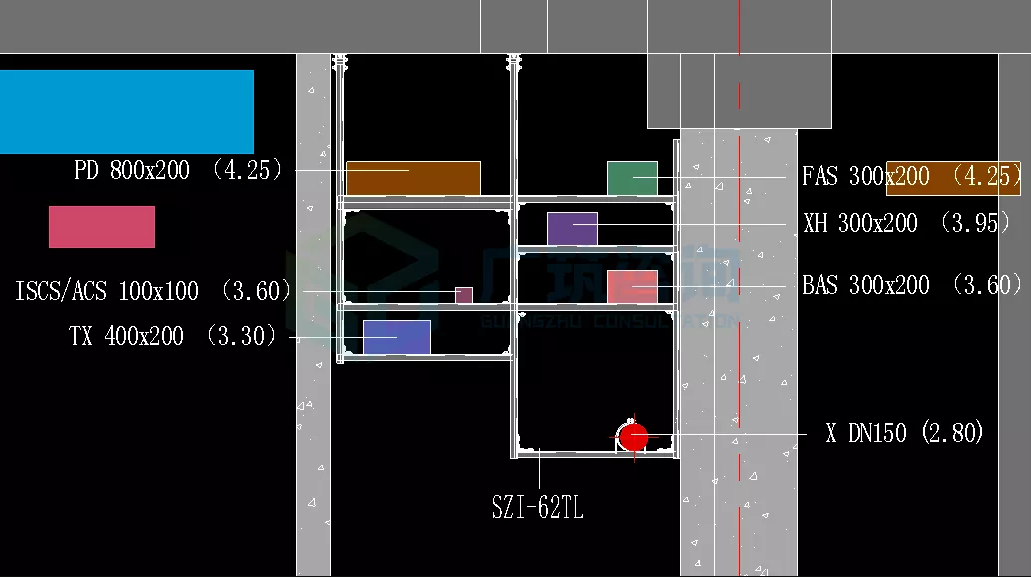

    ②制作剖面视图，在剖面视图中利用插件布置支吊架选项，框选需布置的管线；

    ③根据项目需求选择通用支吊架或成品厂家支吊架；

    ④看管道排布选择单层支吊架、多层支吊架、多杆、单杆支吊架等；

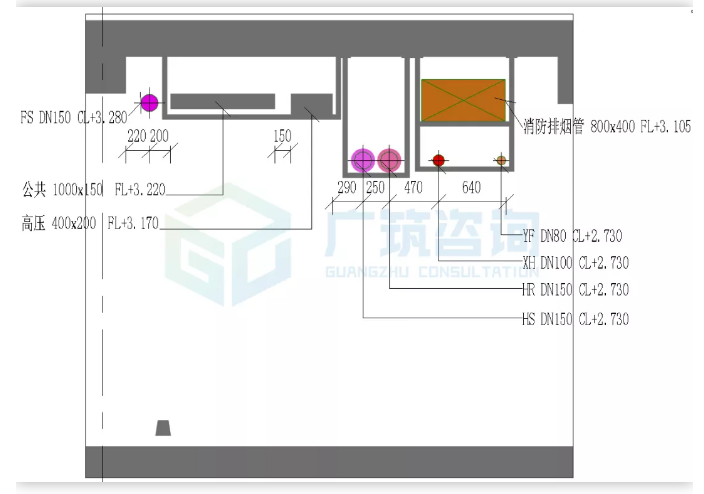

    ⑤根据大样图调整支吊架与管线间距、横杆、吊杆型号、生根面、安装点等参数；

    ⑥如支吊架单次无法生成横杆、立柱可利用综合支吊架选项，在原支吊架基础上布置。

    3、支吊架校核

    ①每种类型支吊架布置三个时，取中间支吊架进行校核；

    ②校核时对应输入风管壁厚、材质；桥架、电缆重量等信息参数（管道自动拾取管道材质）；

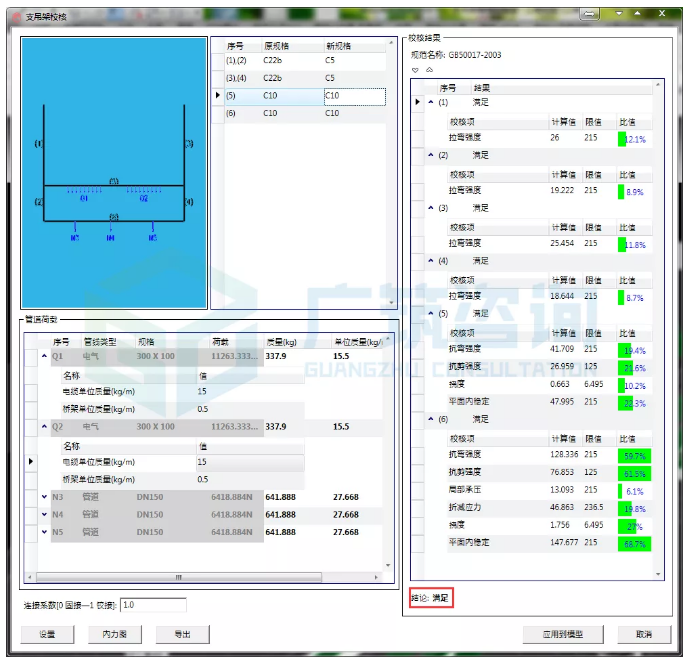

    ③软件自动校核支吊架的拉弯强度、抗剪强度、局部承压、折减应力、平面稳定等因素是否满足；

    ④校核不满足时适当加大支吊架型号；

    ⑤根据项目需求，考虑是否需加大支吊架型号；

    ⑥导出支吊架计算书；

    （现场施工前需设计院甲方相关人员审核认可后方可施工）

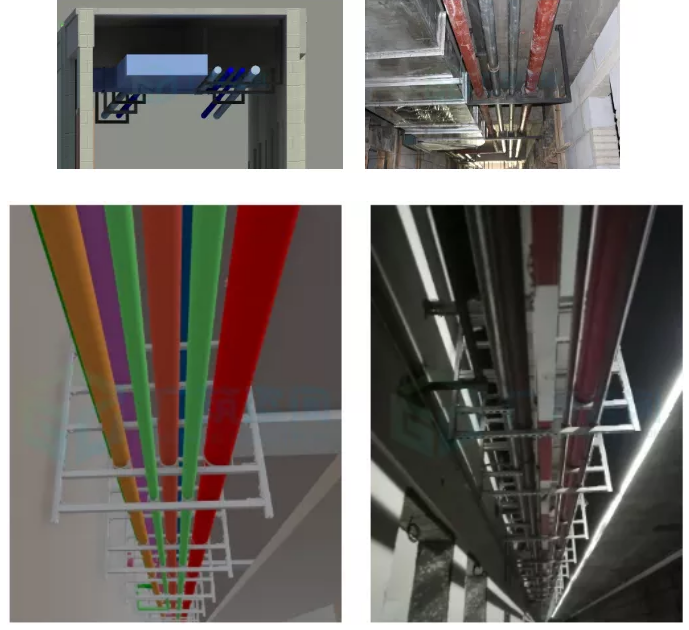

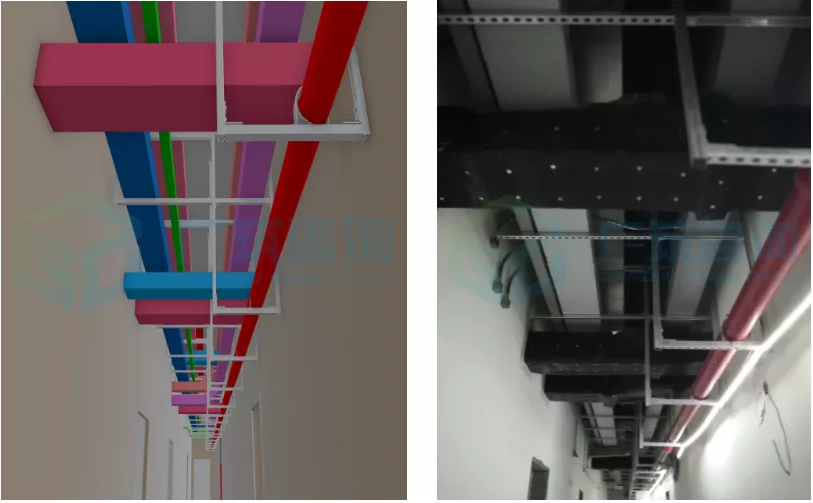

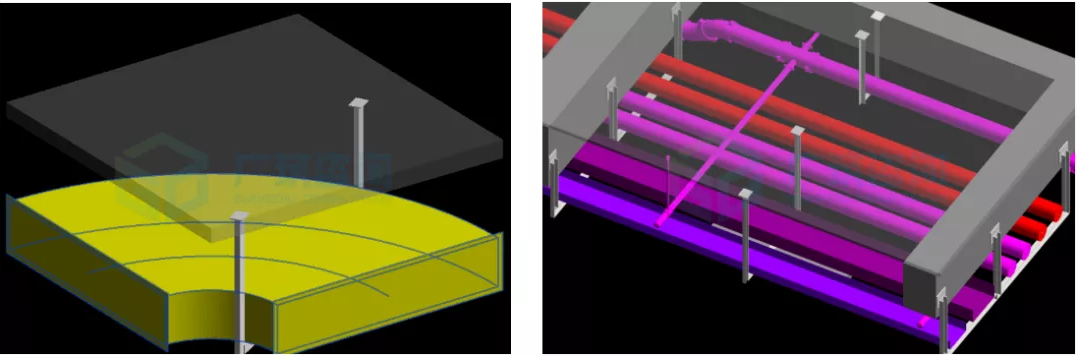

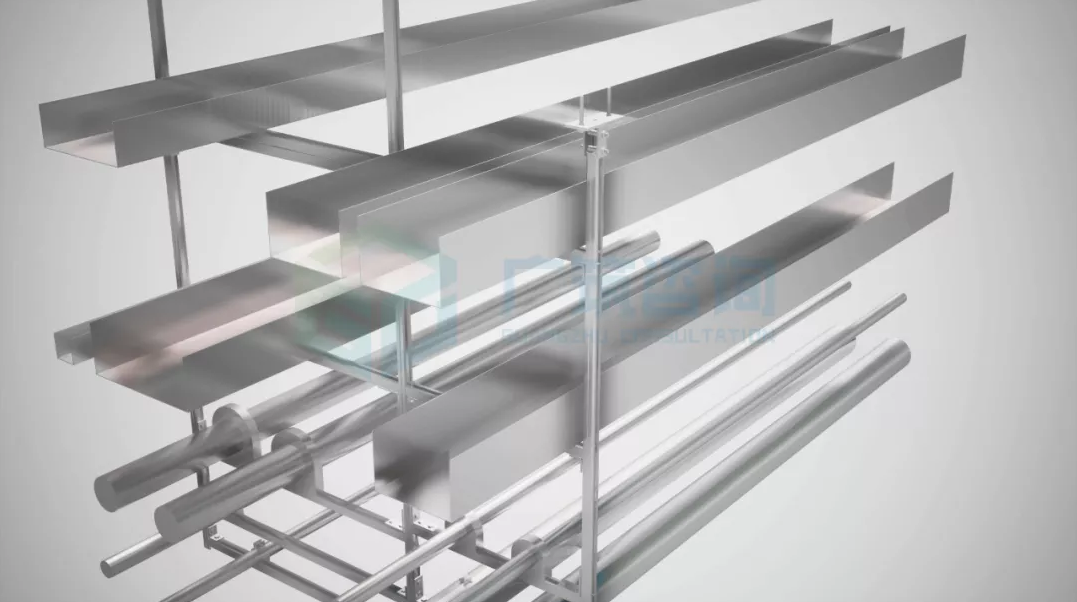

    （支吊架布置效果）

    3.5、支吊架出图

    平面图纸：编制支吊架编号，支吊架定位标注。

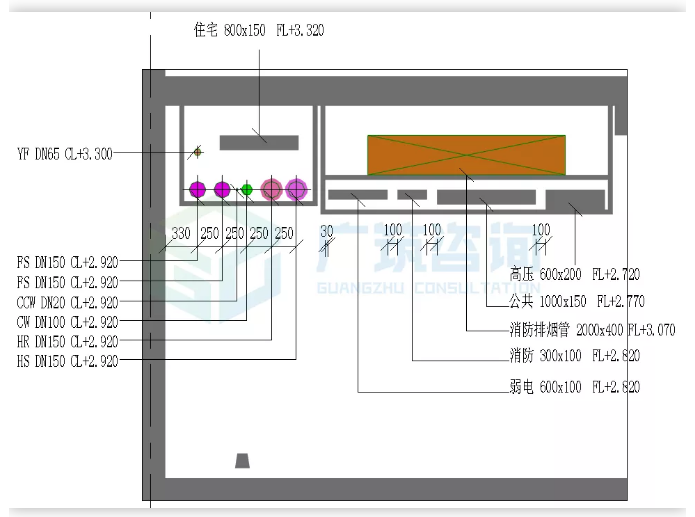

    剖面图纸：支吊架型号、标高、横担长度、立柱（吊杆）长度、承担的管线、管线间距、编号、数量等信息。

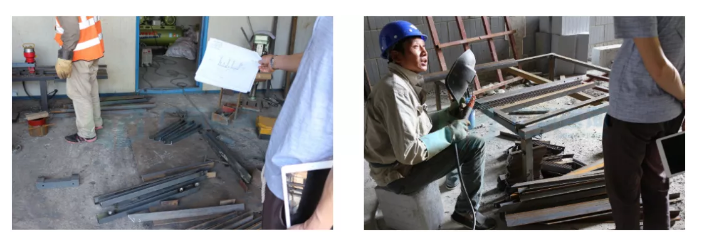

    3.6、支吊架材料准备及加工制作

    现场根据剖面图参数下料，加工；加工后核查是否照图施工。

    3.7、支吊架安装

    按照支吊架平面布置图，现场精确定位，安装。
