Revit中实用小技巧，总有你不知道的！下文向大家介绍Revit“防火阀”建模的小技巧。
防火阀
安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到一定温度时，易熔片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。阀门关闭时，输出关闭信号。
1、第一步

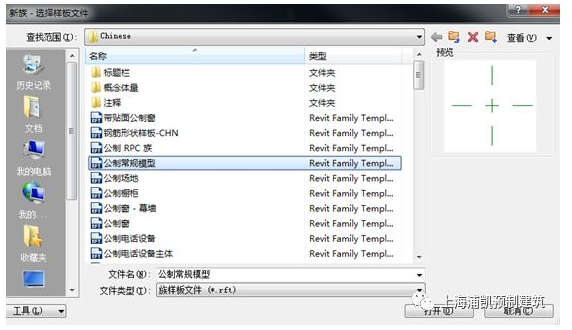

单击“新建”—“族”，选择“公制常规模型”为族样板文件。
2、第二步

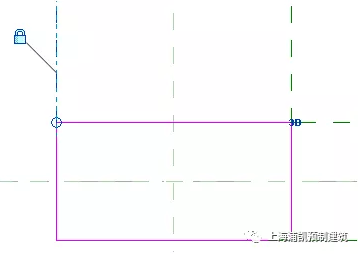

（1）进入立面中的左视图，单击“创建”—“拉伸”，绘制矩形线框作为风阀主体；单击“创建”—“基准”—“参照平面”，为每条线框添加参照平面，并用“对齐”命令将其锁定。

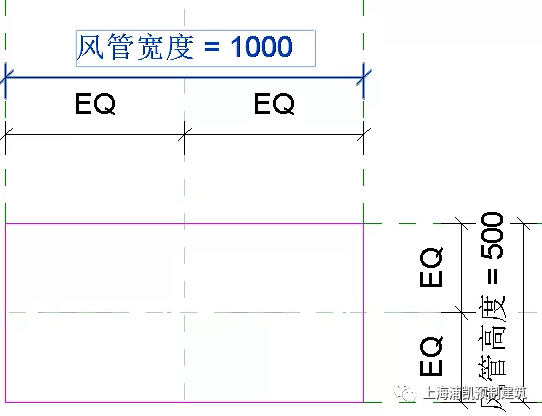

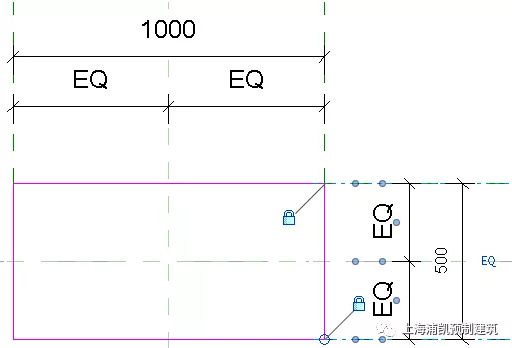

（2）单击“注释”—“对齐尺寸标注”，参照平面进行尺寸标注且用“EQ”功能进行平分。

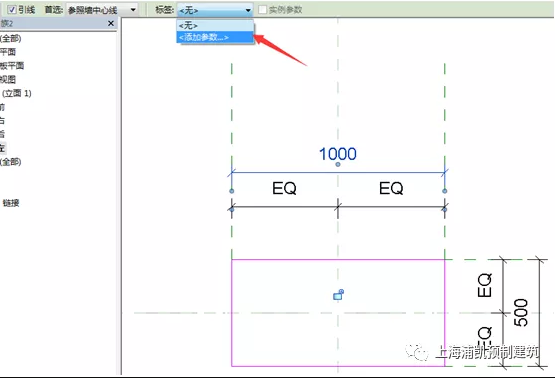

（3）选择尺寸标注，分别为其添加标签。

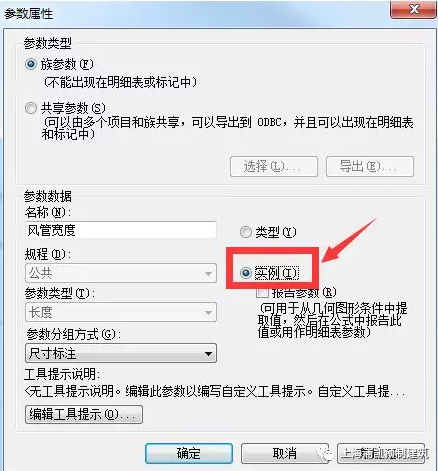

（实例参数，而非类型参数，见文末注释）

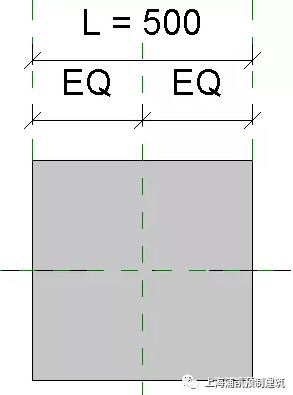

（4）单击“完成拉伸”，在前视图中将轮廓拉伸至合适的位置，且添加标签“L”。
3、第三步

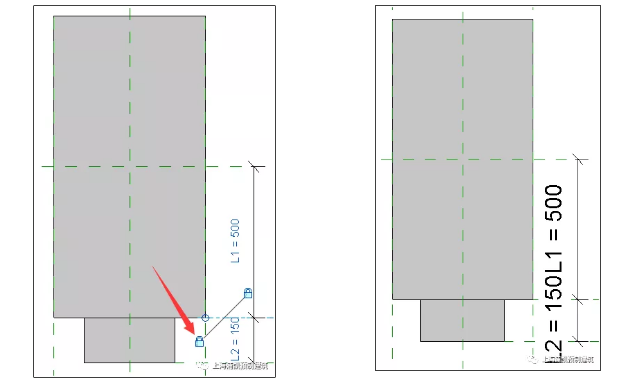

（1）相同步骤完成风阀前端的制作，并将其与风阀主体相连的边对齐锁定。

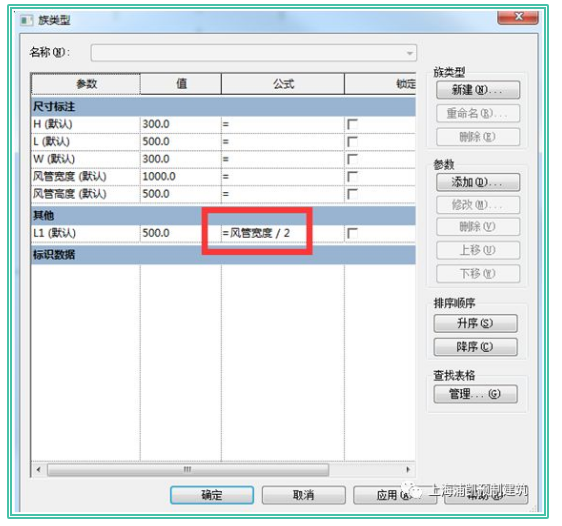

（2）添加标签"L1"、"L2"，单击“族类型”为"L1"添加公式"风管宽度/2"。
4、第四步
（1）进入左视图，同样利用“拉伸”命令完成法兰的绘制。

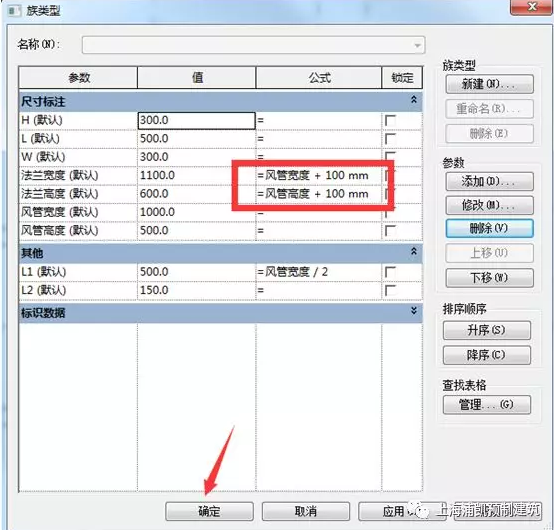

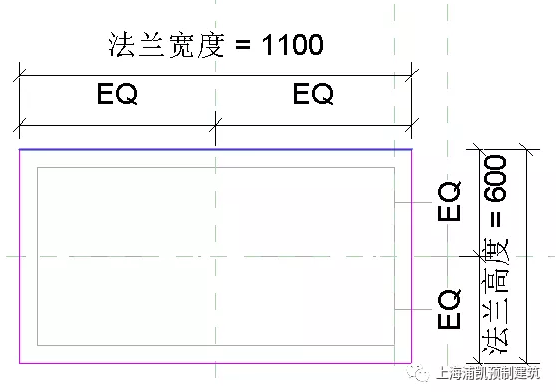

（2）单击“族类型”，为“法兰宽度”添加公式“风管宽度+100”、“法兰高度”添加公式“风管高度+100”，编辑完后单击“确认”。

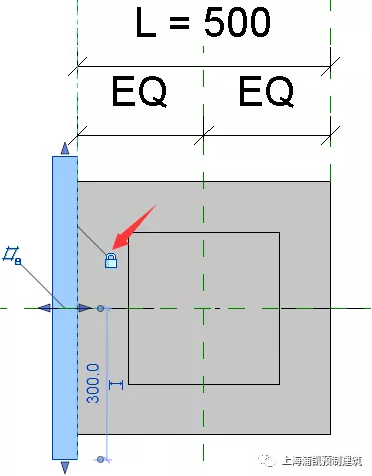

（3）在前视图中将法兰轮廓拉至合适的位置，并将法兰边与风管边锁定。
（4）使用“尺寸标注”对法兰进行标注，并添加标签“法兰厚度”，相同方法完成右侧法兰。
5、第五步

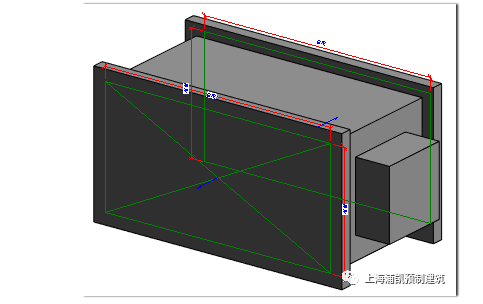

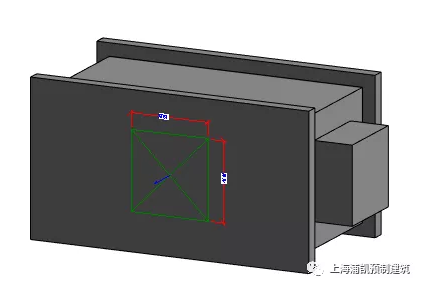

（1）进入到三维视图中，单击“创建”—“风管连接件”，选择两侧法兰面。

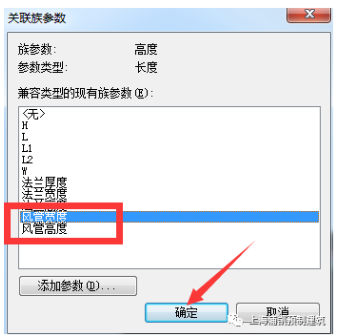

（2）选择连接件，在“属性”对话框中将高度与宽度分别关联“风管高度”、“风管宽度”。
防火阀
6、第六步

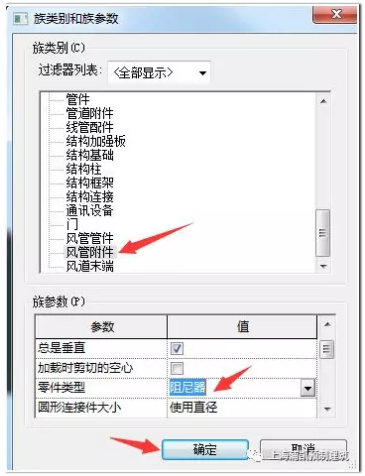

单击“族类别和族参数”，在“族类别”中选择“风管附件”，“族参数”中“零件类型”选择“阻尼器”，单击“确定”。

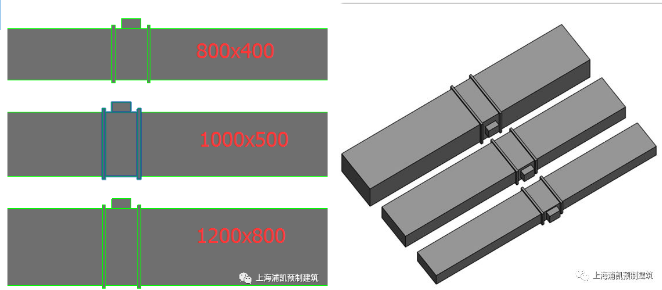

7.制作完成后，载入到项目中进行测试。
注释

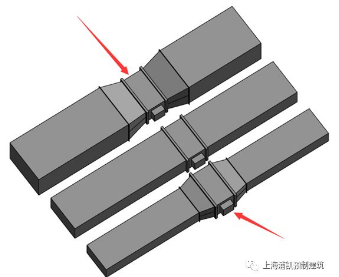

注：若第2（3）步中选择“类型参数”，则阀门将不会随着风管的实际尺寸而变化，就会出现如图所示的状况。
