来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组

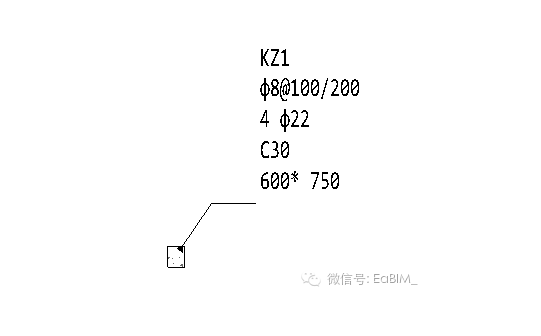

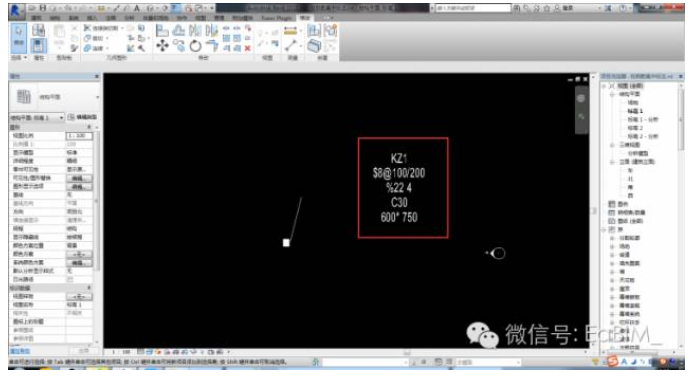

    关于如何在Revit中实现框架结构柱的平方标注，在经过添加共享参数、新建常规注释族、定制柱构件、添加项目参数、标记平法以及较繁琐的文字库处理等内容，达到如下所示结果

    过程中涉及如下所示编辑

    具体步骤及文字库问题解决方法如下：

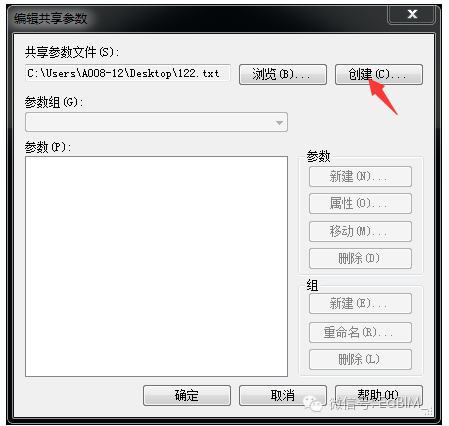

    1.创建共享参数

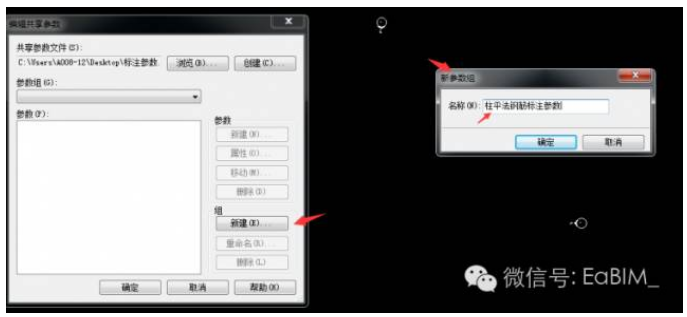

    2.新建组

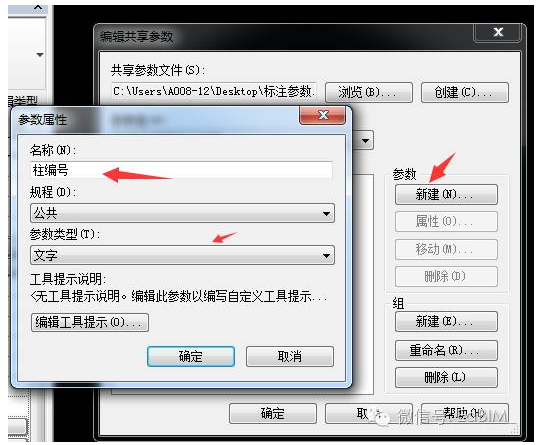

    3.新建参数

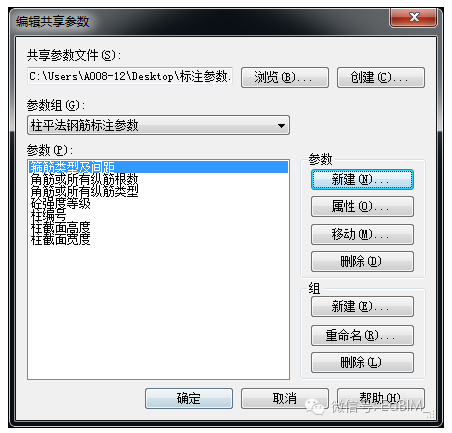

    同理创建柱截面高度、柱截面宽度、砼强度等级、角筋或所有纵筋类型、角筋或所有纵筋根数、箍筋类型及间距的共享参数

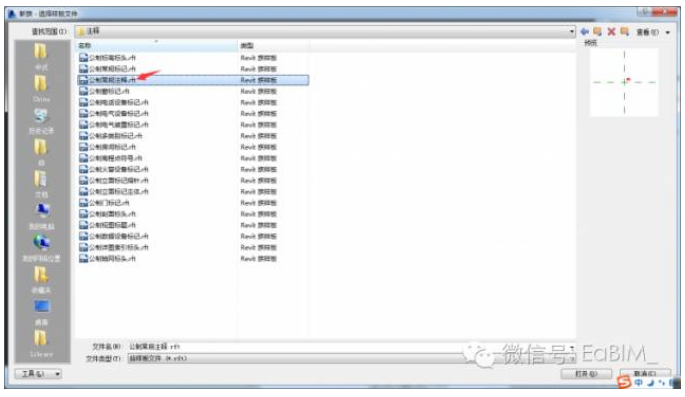

    5.新建一个常规注释族，创建注释文件

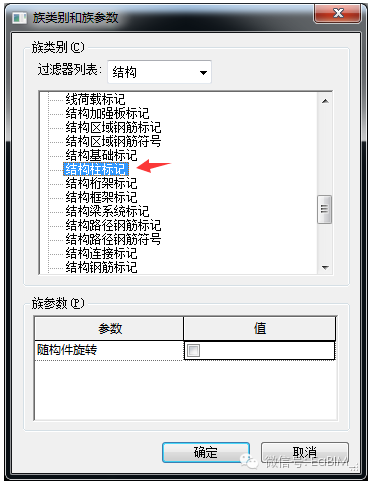

    6.添加“结构族标记”族类型和族参数

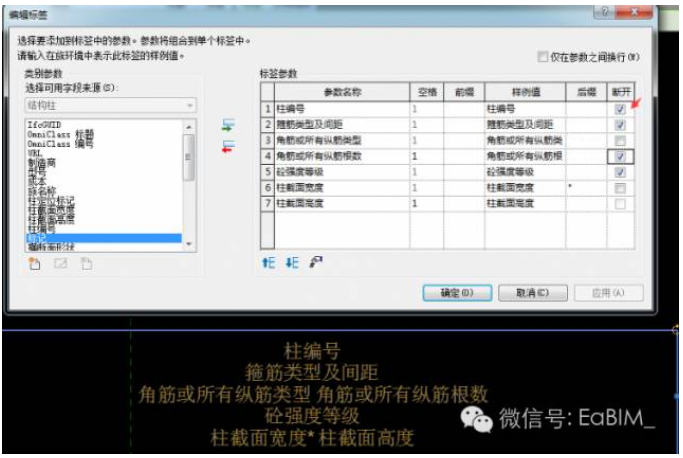

    7.添加标签

    8.按照标注要求，进行标注断开

    并保存文件

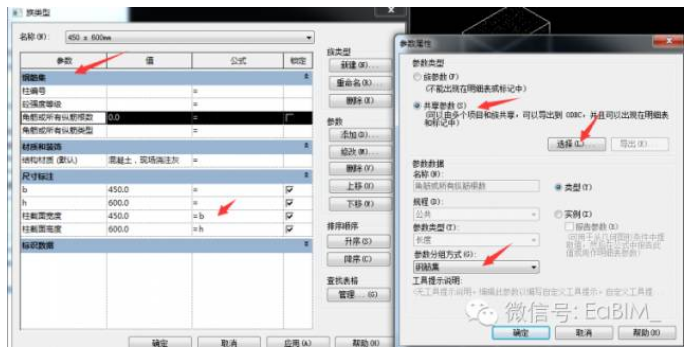

    9.将定制好的柱载入上述标记族参数。

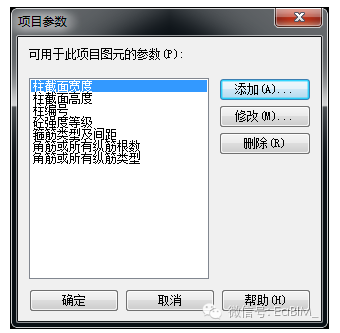

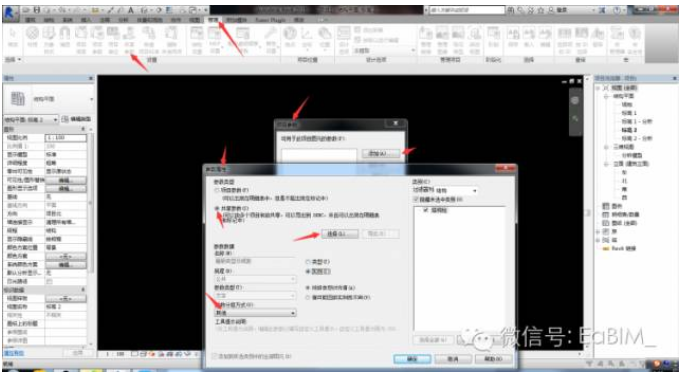

    10.在项目文件中新建一个项目参数

    11.标记平法标注

    再次编辑标签引线及文字排布达到下图所示结果

    关于文字库的解决方法：

    方法一：

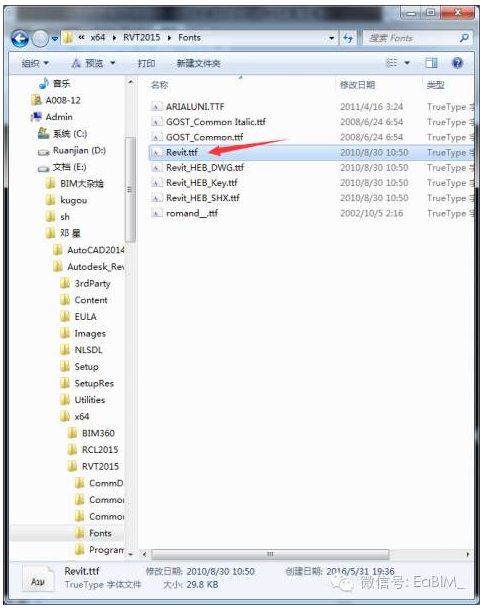

    1.搜索Revit.ttf文件

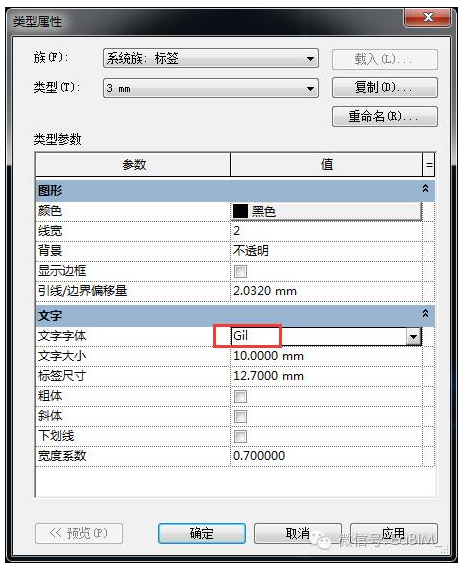

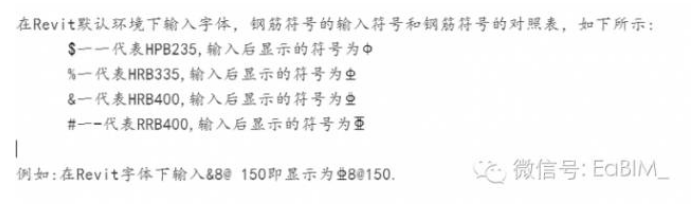

    2.在标记族文字类型属性中更改文字字体

    再次将标记族载入到项目，完成操作

    方法二：

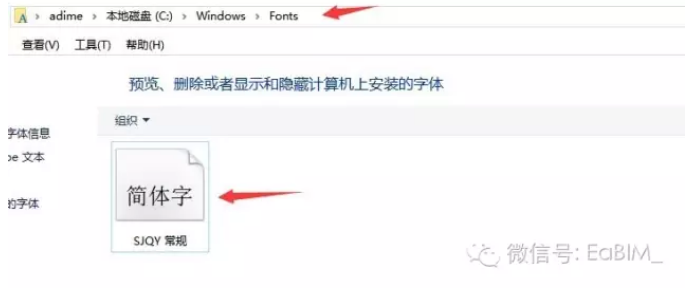

    1.在电脑中添加SJQY字体

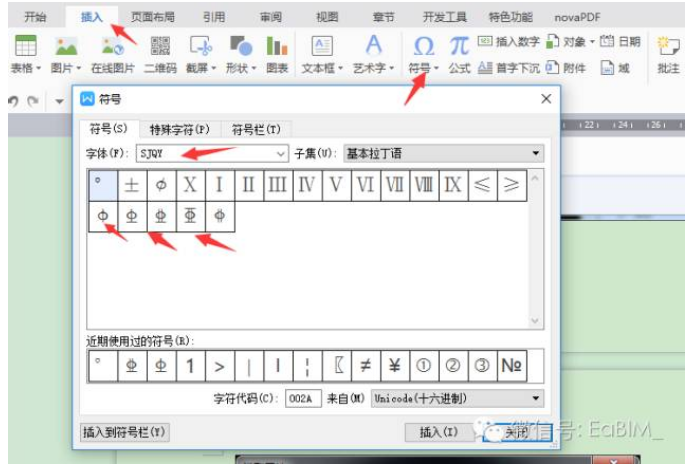

    2.打开Word,在插入符号中更改字体，可选择钢筋的级别代号

    3.将所需要的工具级别符号复制到Revit属性栏相关参数中，完成操作。
