在做项目建模的过程中，通常会赋予不同类型管道不同的颜色，方便区分修改，例如不同系统的管道，用颜色来区分属于哪个系统。下面以不同管径为例进行讲解。

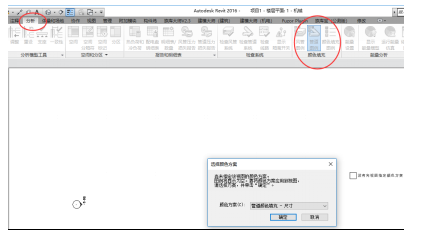

1、打开Revit，点击“分析”下拉列表中“颜色填充”里的“管道图例”，将其放置在绘图区域任意位置，弹出“选择颜色方案”对话框，点击“确定”，如图所示。

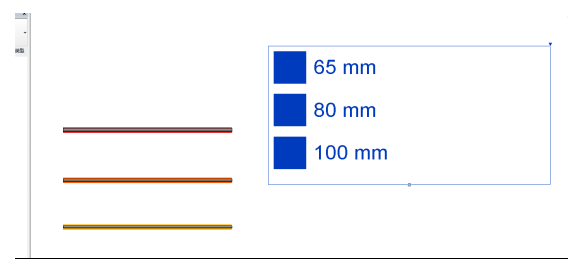

2、分别画尺寸为100mm，80mm，65mm的管道，自动生成图例，如图所示。

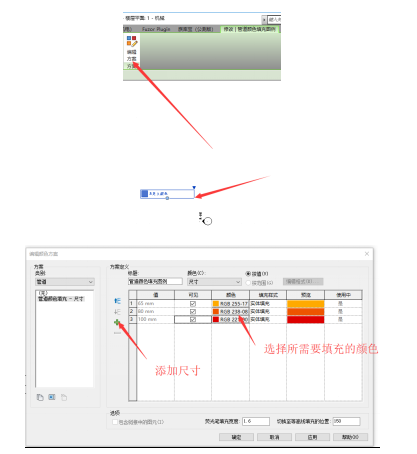

3、选中放置的“管道颜色填充图例”，点击“修改|管道颜色填充图例”选项卡下，“方案”面板中“编辑方案”命令，如图所示。
意义：这样不同尺寸的管道就可以以不同的颜色区分开来，此方法只针对当前平面有效，不影响其他平面及三维视图。同样可以用此方法来区分不同系统的管道，方便建模。
