目前，国内的照度计算方法主要有三种：利用系数法、单位容积法、逐点计算法。Revit软件则是应用利用系数法来进行照度分析，完成灯具的选型和布置。

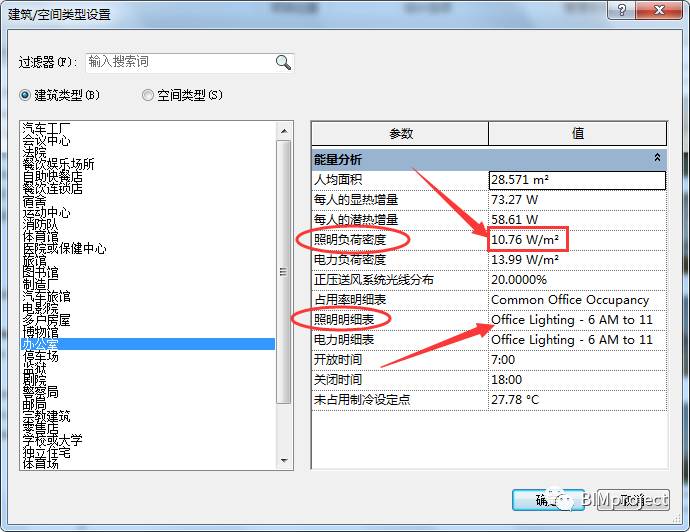

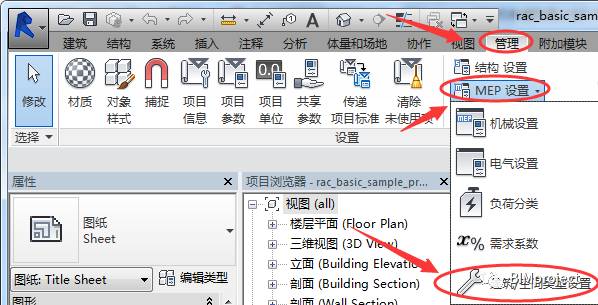

  1.点击“管理”选项卡下的“MEP设置”，选择“建筑/空间类型设置”；

2.查看规范：《建筑照明设计标准》（GB 50034-2013），根据不同建筑的功能和性质定义建筑类型，确定主要房间的照明负荷；（如：普通办公室照度标准值为300lx，照明功率密度限值为≦9W/㎡;高档办公室照度标准值为500lx，照明功率密度限值为≦15W/㎡;）

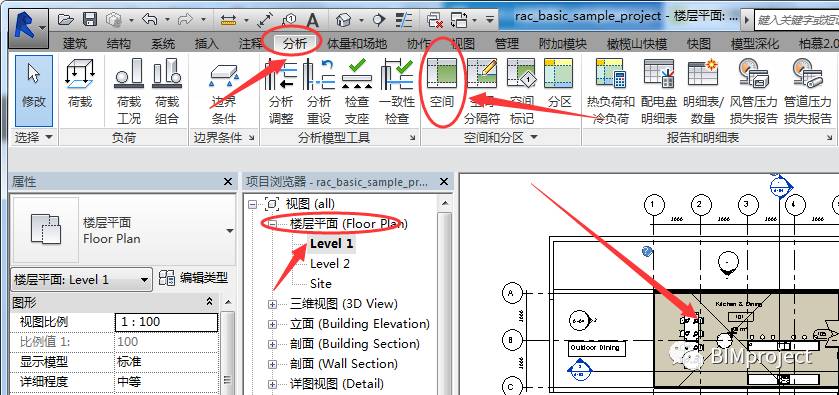

3.打开楼层平面，点击“分析”选项卡下的“空间”命令，鼠标移动到房间区域，单击放置空间；

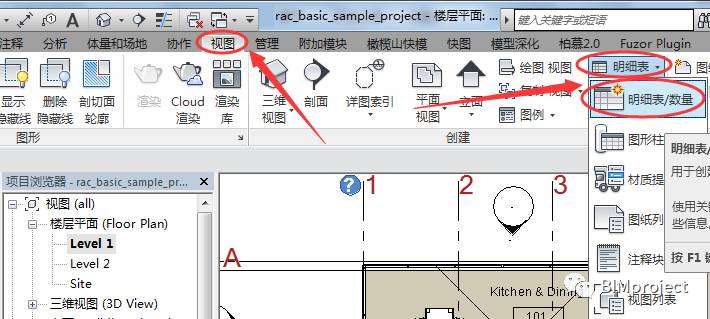

4.点击“视图”选项卡，找到“明细表”菜单，选择“明细表/数量”，根据规范创建照度要求；

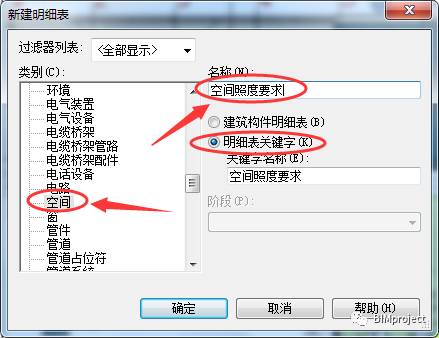

5.进入新建明细表对话框，选择“空间”类别，使用明细表关键字创建，明细表名称命名为“空间照度要求”；

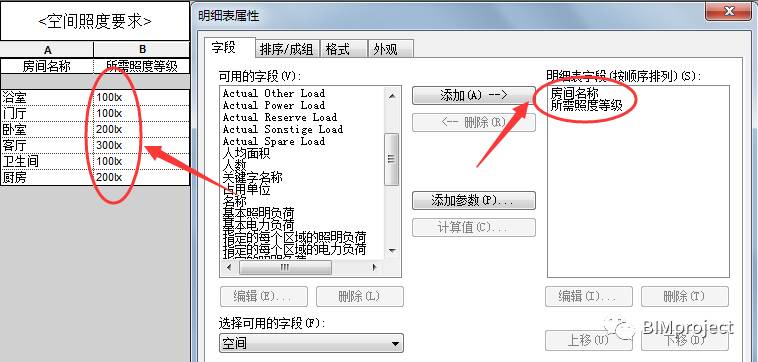

6.添加字段“房间名称”和“所需照度等级”，并按照规范输入不同房间的照度标准值；

（注：打开明细表右键选择“插入数据行”即可添加明细表关键字中的数据表格；）

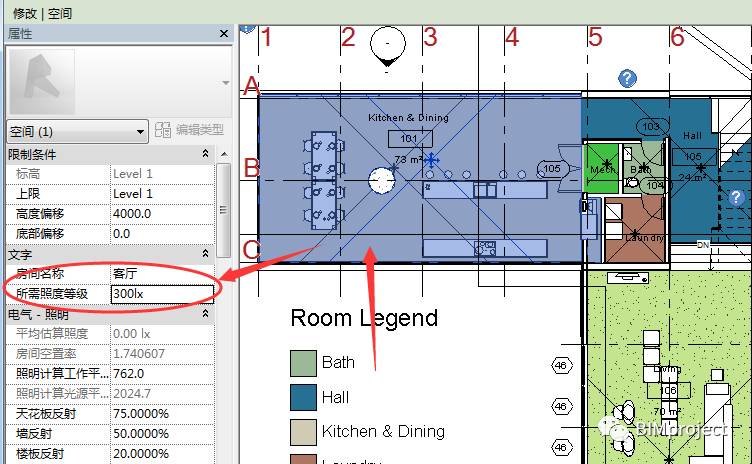

7.返回楼层平面视图，选中放置的空间，在其属性栏指定对应的房间名称和所需照度等级；

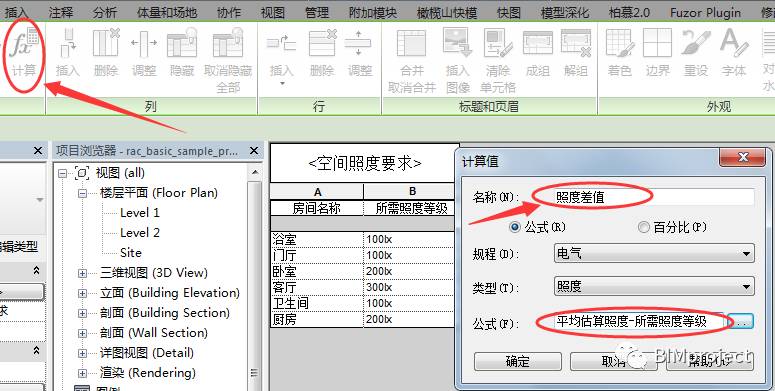

8.在明细表属性对话框添加字段：“天花板反射系数、墙面反射系数、楼板反射系数、照明计算工作平面、所需照明级别、平均估算照度、照度差值、指定的每个区域的照明负荷、每个区域的实际照明负荷、照明密度差值”，打开明细表，，在“修改明细表/数量”选择卡下点击“计算值”，添加“照度差值”字段定义公式进行计算；

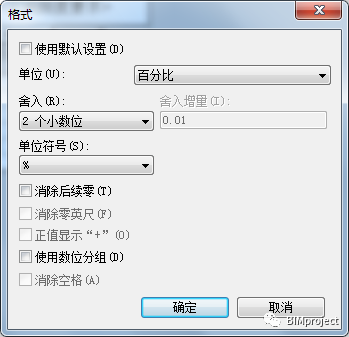

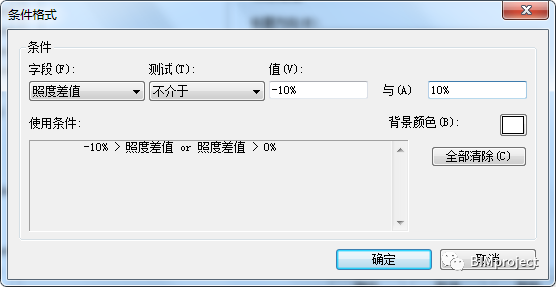

（照度差值的公式为平均估算照度-所需照明级别，将其单位设置为“百分比”，这样该数值就以百分比的形式显示，一般认为差值在照明级别正负10%内是合适的，因此在“条件格式”中“照度差值”选择不介于±10%，则认为灯具设计得不合适，在“背景颜色”中用红色示意）

9.根据明细表中“照度计算差值”来调整灯具照度参数、灯具的布置、及数量；

（红色显示的即为不满足设计要求的空间，可以通过过滤器功能在明细表中只显示不负荷要求的空间）
