使用常用的绘制工具在有效主体中手动放置钢筋形状。
如果钢筋草图共享以下属性，则这些钢筋草图将映射到现有形状：
线段数
连接线段的形状
弯钩数
弯钩的方向
弯钩的弯曲尺寸标注
形状类型：标准或镫筋
如果草图与现有形状不匹配，则会在“钢筋形状”浏览器和选项栏的“钢筋形状类型”下拉列表中创建一个新的形状。
1.单击“结构”选项卡→“钢筋”面板→（钢筋）。
2.单击“修改|放置钢筋”选项卡→“放置方向”→（或“放置透视”）面板→（绘制钢筋）。
3.在提示下，选择将设置为钢筋主体的图元。
使用绘制工具绘制钢筋形状。

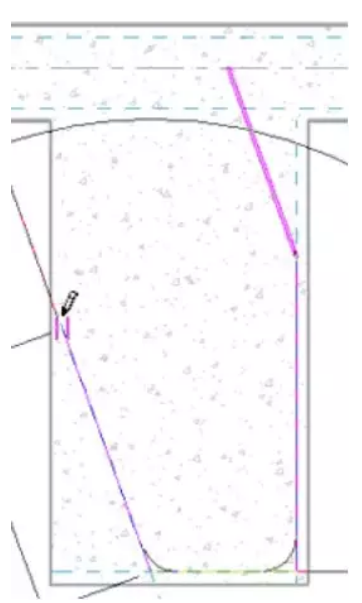

绘制钢筋形状

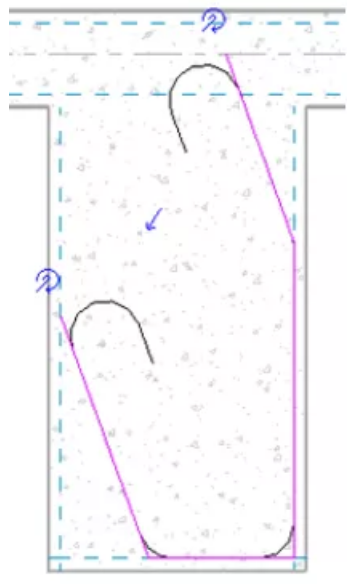

将弯钩添加到钢筋形状的端点。将钢筋弯钩添加到绘制的形状中
确定钢筋弯钩的位置和方向。提示：当在草图模式中操纵线段时，可以单击临时尺寸标注并输入新值，以便手动定义长度和角度尺寸。可以将这些临时值设为永久值。
单击“修改|创建钢筋草图”选项卡→“模式”面板→（完成编辑模式），以接受草图并放置新形状。新钢筋形状将捕捉到保护层参照，从而调整其形状。注：在钢筋转换为形状时，将放弃尺寸标注。
