本文主要讨论如何在CAD中根据参照物的缩放比例进行优化。在CAD中，缩放比例是一个非常重要的概念，它决定了绘图中各个元素的大小与位置关系。通过合理地设置缩放比例，可以使绘图更加准确、清晰和易于理解。

了解缩放比例的概念

在CAD软件中，缩放比例是指将绘图放大或缩小的比例关系。例如，如果将一个绘图放大2倍，则缩放比例为1:2，即绘图中的每个元素都会放大2倍。不同的CAD软件可能采用不同的缩放比例表示方式，例如1:2、1/2、200%等。了解缩放比例的概念及其表示方式是优化绘图的基础。

确定参照物

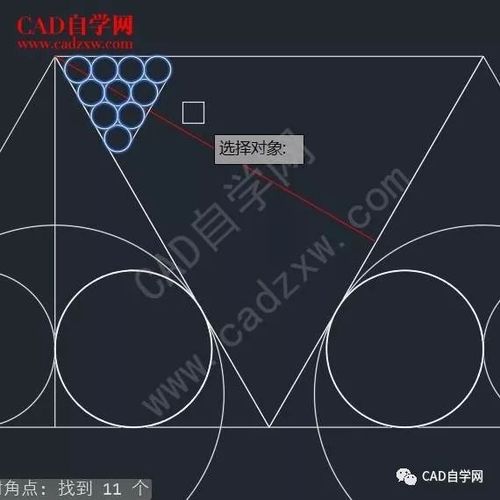

在进行缩放优化之前，首先需要确定一个参照物。参照物是一个对比对象，它的大小和位置是已知的。通过确定一个参照物，可以根据其大小和位置关系来设置合适的缩放比例。一般来说，参照物可以是任意一个绘图中的元素，例如一个线段、一个圆形或一个矩形等。

测量参照物的实际尺寸

为了设置合适的缩放比例，需要先测量参照物的实际尺寸。可以使用测量工具，例如直尺或卷尺来测量参照物的长度、宽度或直径等。确保测量的结果准确无误，以便后续的计算和设置。

计算缩放比例

计算缩放比例的方法根据CAD软件的不同而有所差异。一般来说，可以通过将参照物的实际尺寸与绘图中的尺寸进行比较来计算缩放比例。例如，如果参照物的实际尺寸为10mm，而在绘图中的尺寸为5mm，则缩放比例为1:2，即绘图中的每个元素都应该放大2倍。

调整缩放比例

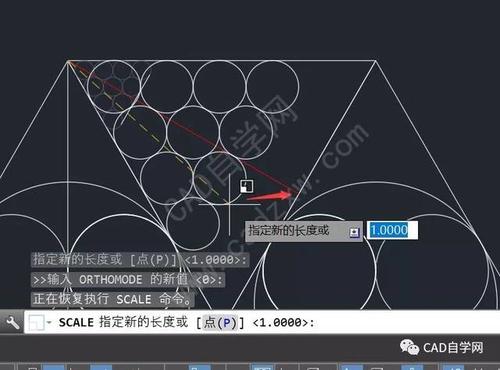

一旦计算出合适的缩放比例，就可以将其应用到CAD软件中。根据CAD软件的特点和操作方式的不同，可以通过不同的方法来调整缩放比例。一种常用的方法是使用缩放工具或命令，通过输入计算出的缩放比例来调整绘图的大小。

优化绘图

通过根据参照物的缩放比例进行优化，可以使绘图更加准确、清晰和易于理解。合理地设置缩放比例可以使绘图中的元素大小和位置关系更加符合实际，使绘图更具可读性。此外，优化绘图还可以避免由于缩放比例不合适而导致的绘图误差和混乱。

总结

通过根据参照物的缩放比例进行优化，可以提高CAD绘图的准确性和可读性。了解缩放比例的概念和表示方式，确定参照物，测量参照物的实际尺寸，计算缩放比例，调整缩放比例和优化绘图是实现这一目标的关键步骤。通过合理地设置缩放比例，可以使绘图更加准确、清晰和易于理解。
