本文主要介绍如何在CAD2010中绘制电气符号。CAD2010是一种应用广泛的计算机辅助设计软件，它可以帮助工程师们更加高效地进行电路图的绘制和设计。电气符号在电路图中起到了标识和代表不同元件和设备的作用，因此学会绘制电气符号对于进行电路图设计非常重要。

1. 了解CAD2010界面和工具栏

在绘制电气符号之前，我们首先需要熟悉CAD2010的界面和常用工具栏。打开CAD2010软件后，可以看到界面分为菜单栏、工具栏、绘图区和命令行窗口等部分。工具栏上有各种常用的绘图工具，包括直线、圆、矩形、多边形等等。熟练掌握这些工具的使用方法，可以提高我们的绘图效率。

2. 寻找电气符号库

CAD2010自带了一些基本的电气符号库，但是这些库中的符号种类较少，有时候无法满足我们的需求。因此，我们需要寻找一些第三方的电气符号库。可以通过互联网搜索或者向CAD设计师和电气工程师等专业人士咨询，找到一些常用且符合标准的电气符号库。

3. 导入电气符号库

在CAD2010中，我们可以通过导入外部符号库的方式来使用那些我们找到的第三方电气符号库。具体操作方法是：打开CAD2010软件，在菜单栏上选择"插入"，然后选择"块"，再选择"导入块"。接下来，选择我们下载的电气符号库文件，点击"打开"，即可将其导入CAD2010中。

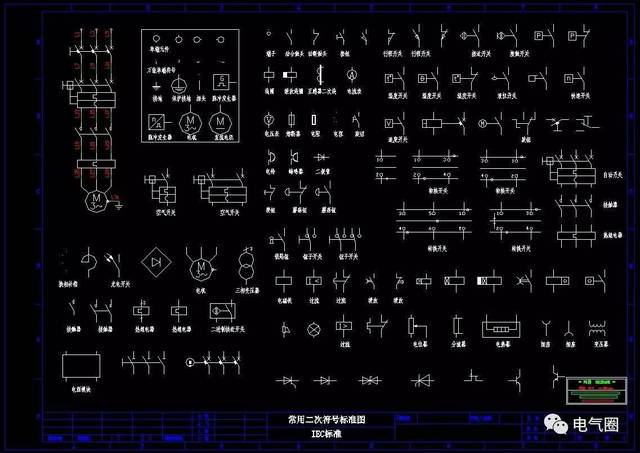

4. 绘制电气符号

在CAD2010中绘制电气符号的方法有很多种，下面介绍几种常用的方法。

4.1 使用绘图工具

在CAD2010的工具栏上，有很多常用的绘图工具，比如直线工具、圆工具、矩形工具等等。我们可以根据需要选择适当的工具，使用鼠标在绘图区进行绘制。通过组合不同的绘图工具，我们可以绘制出各种不同的电气符号。

4.2 使用编辑命令

CAD2010还提供了一些强大的编辑命令，可以帮助我们更加灵活地绘制电气符号。比如，"拉伸"命令可以将图形的某一部分延伸或缩短；"复制"命令可以复制一个已有的图形，并在其他位置粘贴。熟练掌握这些编辑命令，可以进一步提高我们的绘图效率。

5. 标注电气符号

绘制电气符号后，我们还需要对其进行适当的标注。标注可以帮助其他人更加清晰地理解我们绘制的电气符号。在CAD2010中，可以使用"文字"工具添加标注。选择"文字"工具后，可以点击绘图区确定文字位置，并输入需要标注的文字内容。在标注电气符号时，应遵循相应的标准和规范，确保标注的准确性和可读性。

6. 保存和导出电路图

完成电路图的绘制后，我们需要将其保存起来，以备后续的使用和修改。在CAD2010中，可以通过"文件"菜单中的"保存"命令将电路图保存为CAD格式的文件。同时，我们也可以通过"导出"命令将电路图导出为其他格式的文件，比如图片格式（如JPEG、PNG等）或PDF格式。

总结：通过本文的介绍，我们了解了在CAD2010中绘制电气符号的基本方法和步骤。熟练掌握CAD2010的界面和工具栏，寻找和导入合适的电气符号库，使用绘图工具和编辑命令，进行电气符号的绘制和标注，并最后保存和导出电路图。掌握这些技巧，可以帮助我们更加高效地进行电路图的设计和绘制。
