在Revit中我们如果要进行红砖排布应该怎么做呢，下面小编给大家介绍一种比较简单的红砖自排的方法，就是借助我们的族和体量进行创建排布。

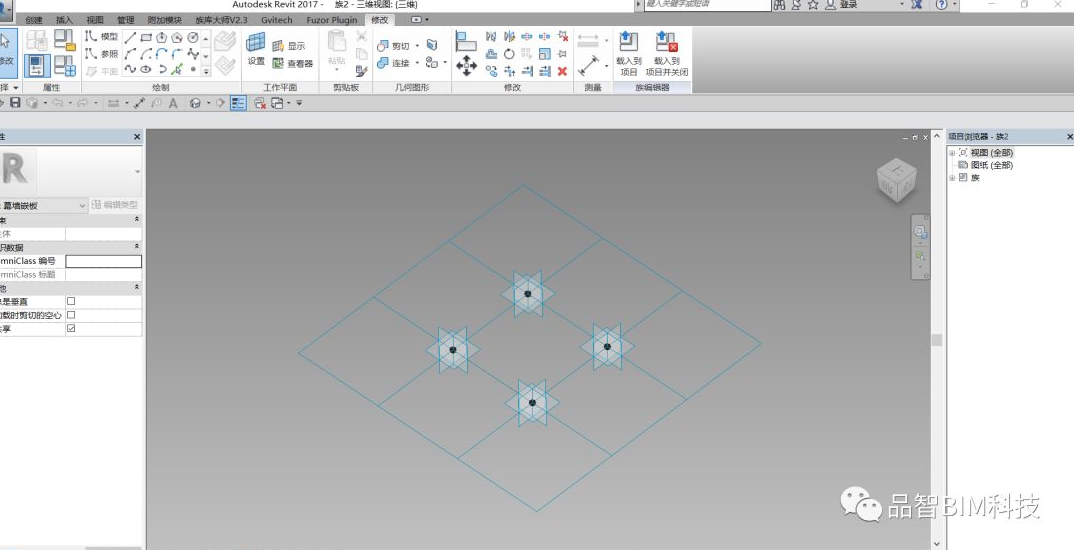

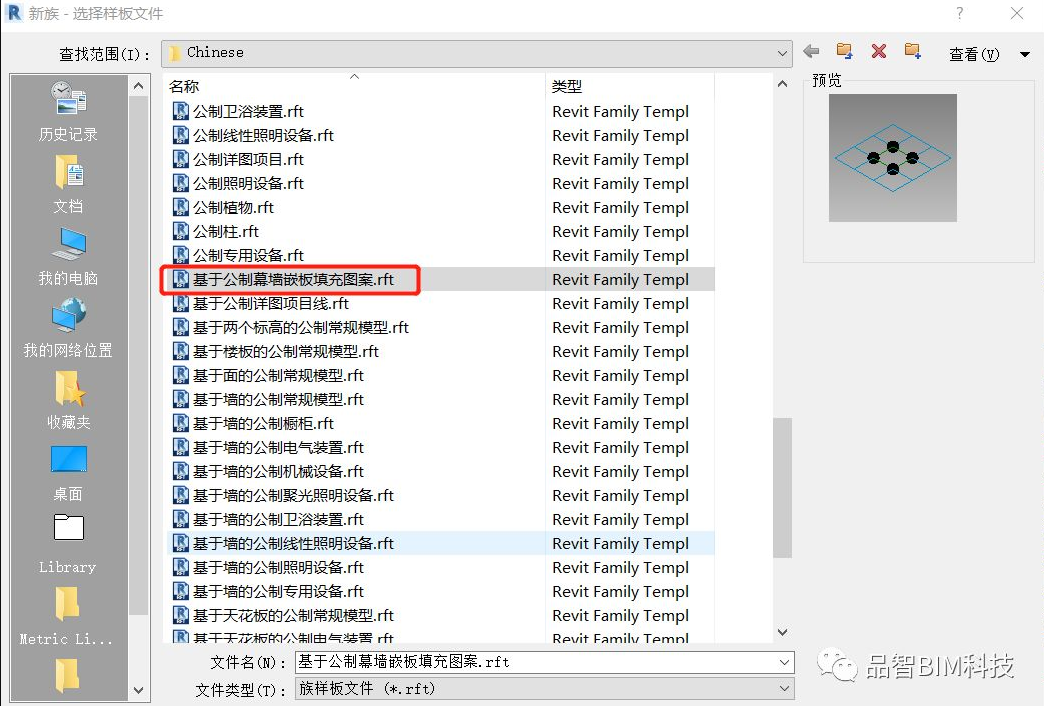

1、首先我们要新建族选择（基于公制幕墙嵌板填充图案）

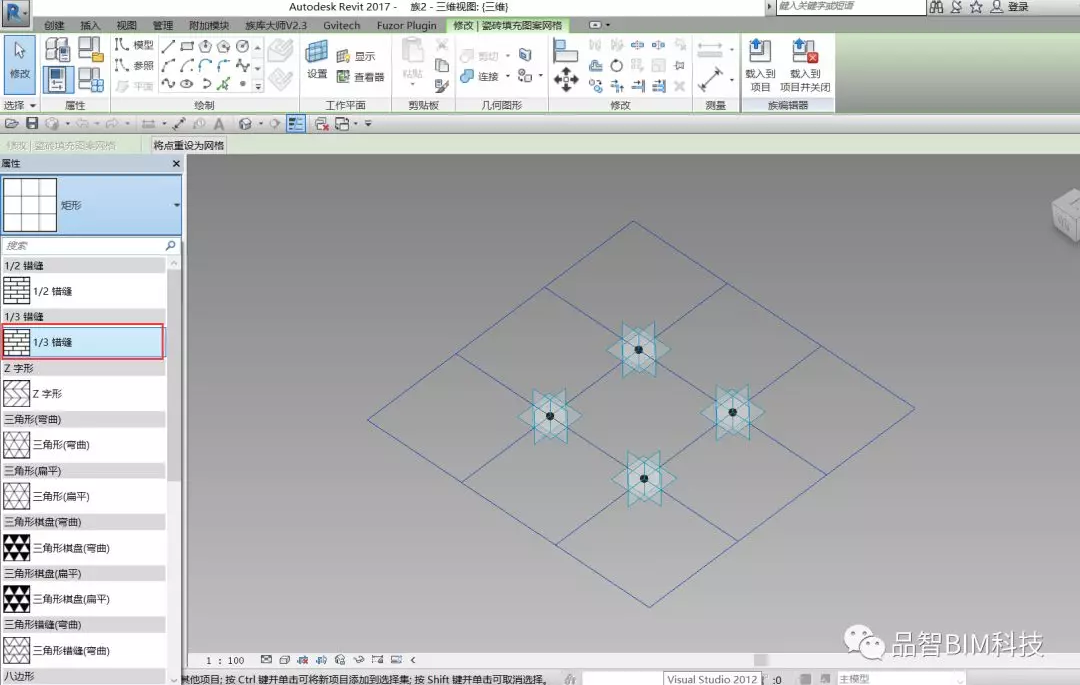

2、选中样板中网格，将网格填充图案选成“1/3错缝”

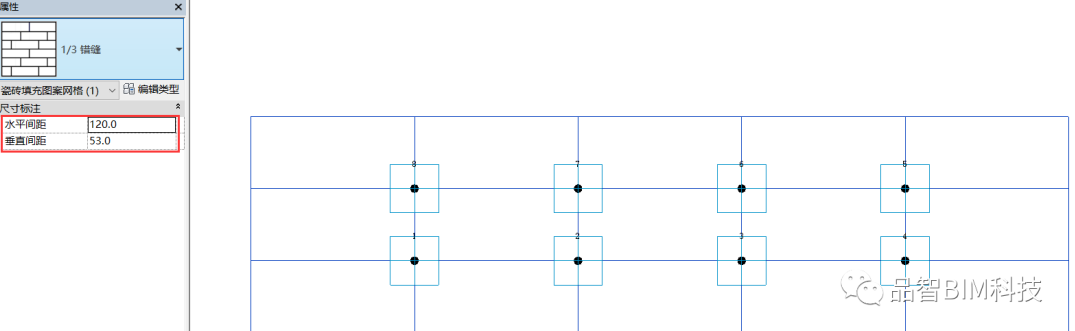

3、将网格水平间距改成“120”，垂直间距改成“53”。

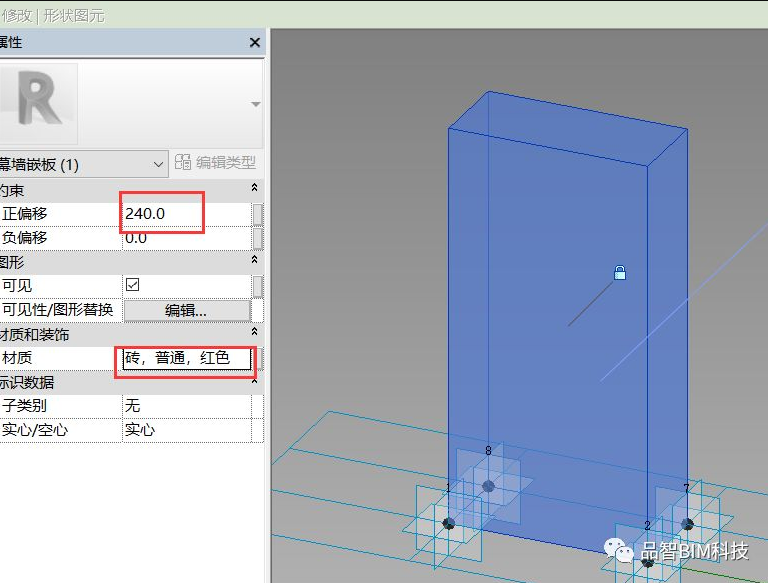

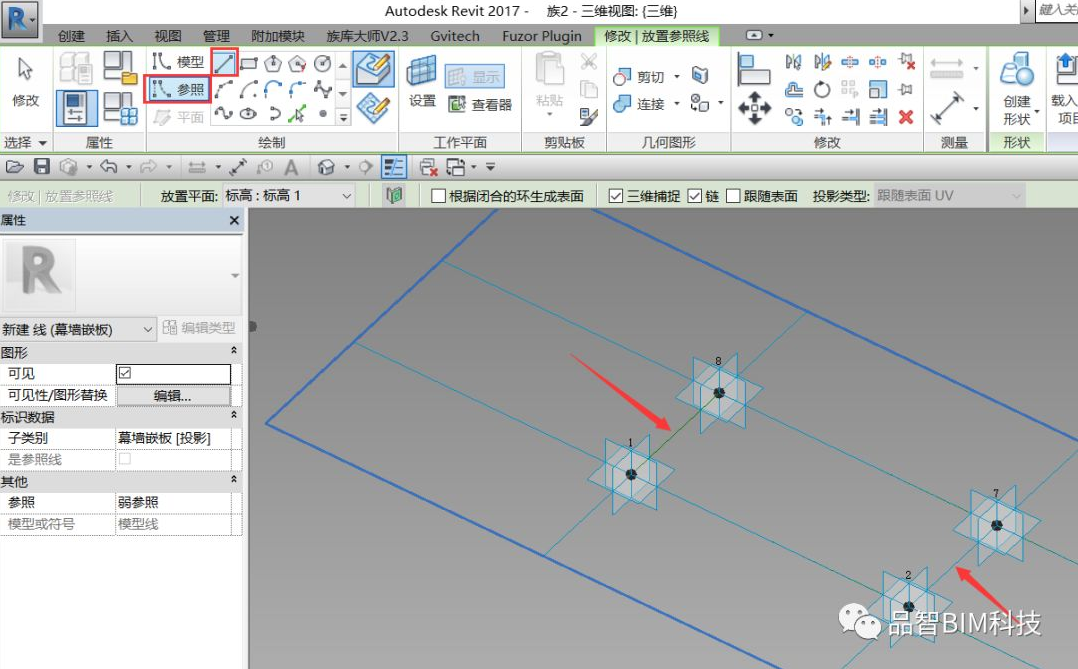

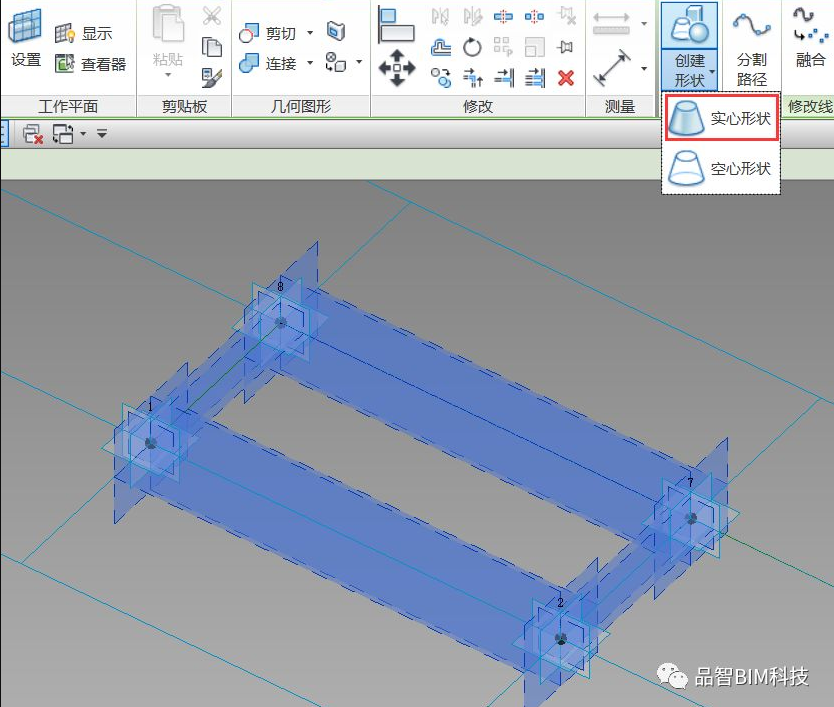

4、绘制砖模型选择“参照”，勾选三维捕捉，在箭头所指的两条边上画线。再依次选择图二中砖边线，选择创建实心形状设置正偏移“240”图三，材质设置为红砖
图一
图二
图三

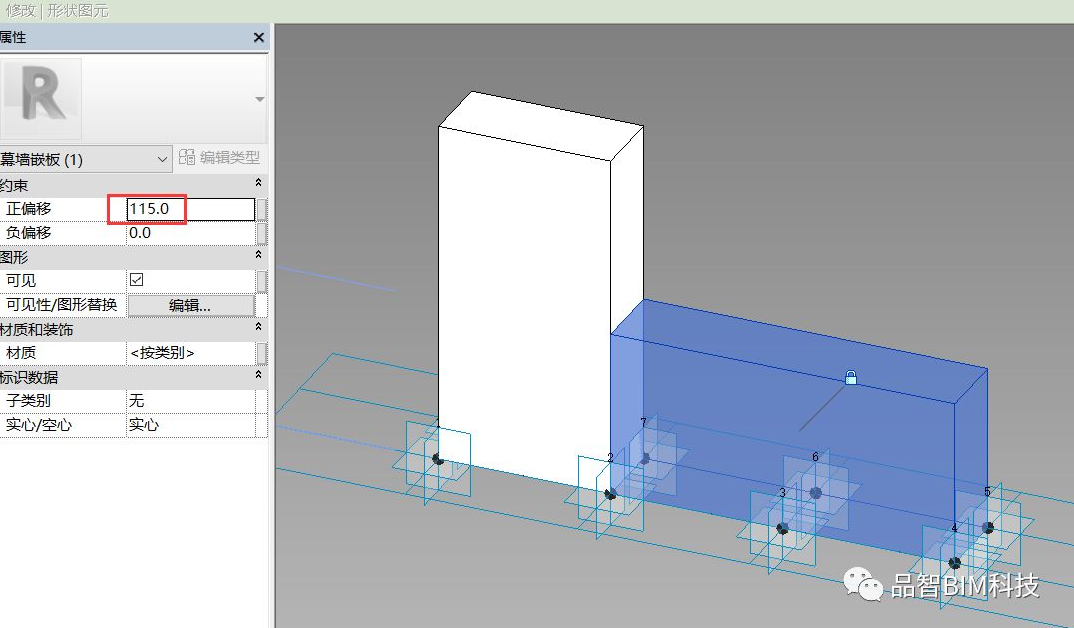

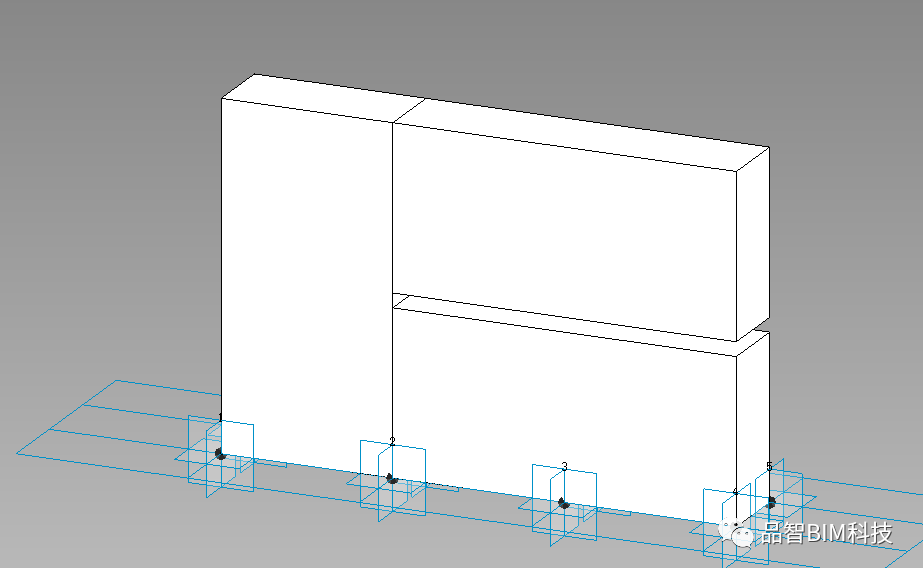

5、再创建另外两块砖，设置正偏移115

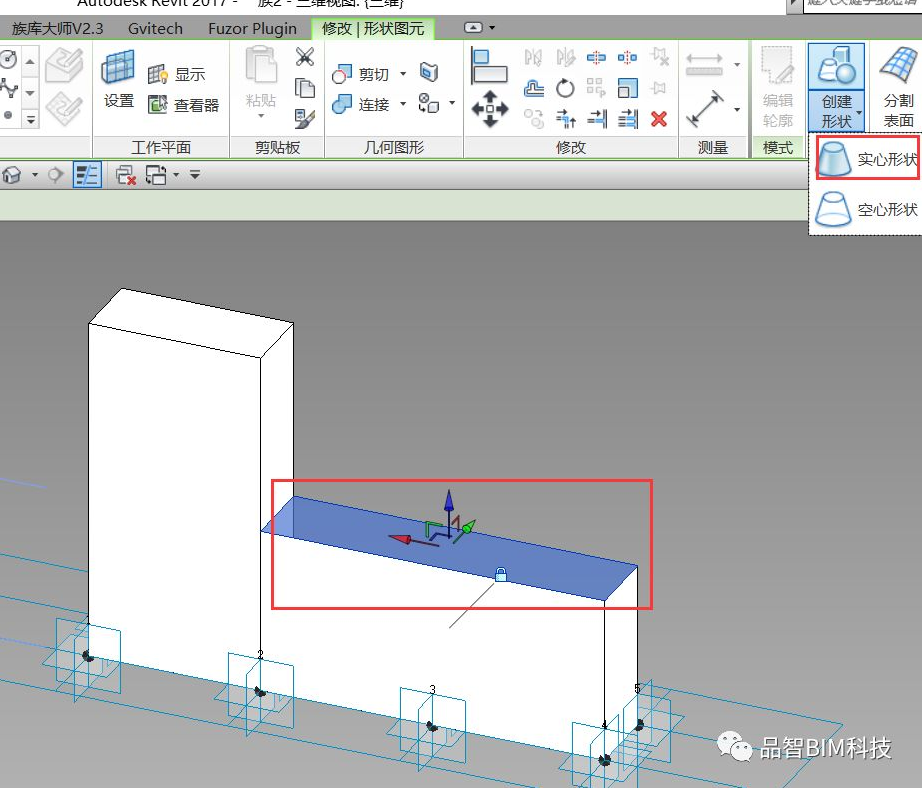

在选择下图中的面创建实心形状设置，正偏移“125”，负偏移“-10”
6、另存已经建好的这个砖族。
7、新建项目或者概念体量，今天小编给大家新建项目，我们用内建模型的体量做砖的排布。

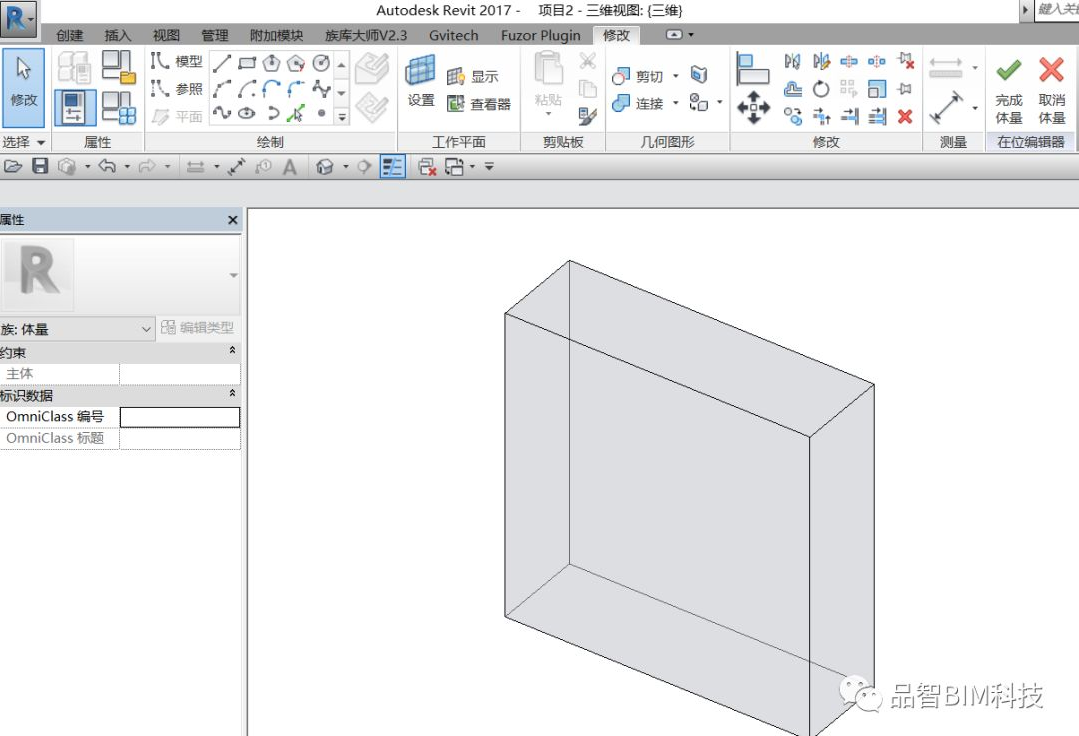

选择建筑样板新建一个项目，建筑选项卡——构建面板——构件（内建模型）——选择体量——任意创建一个体量模型。

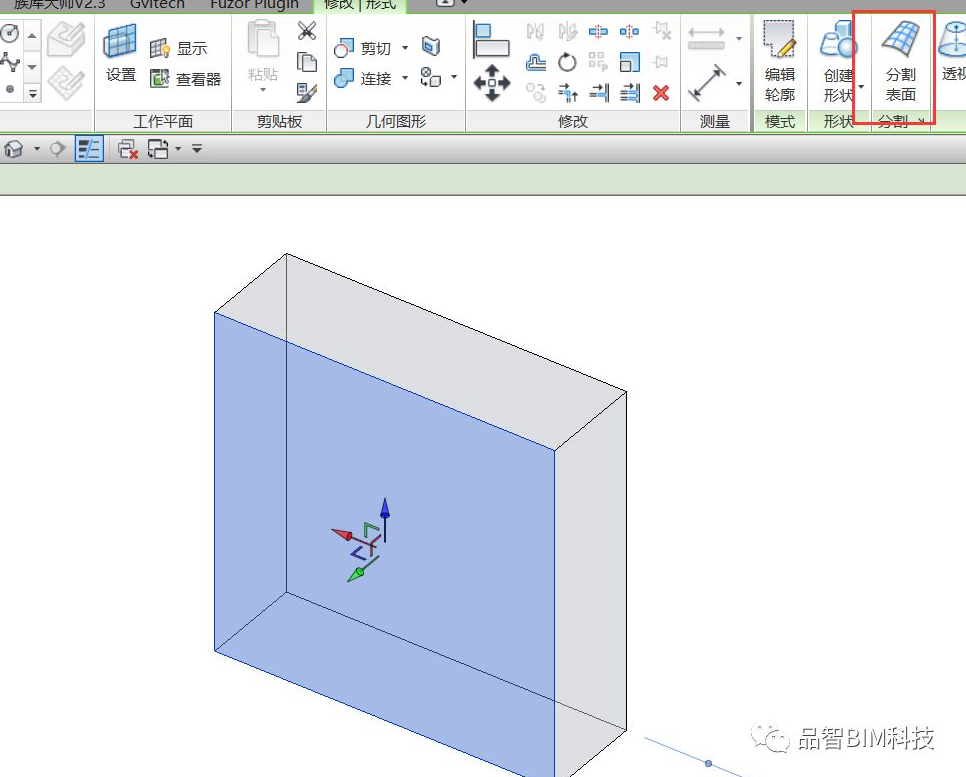

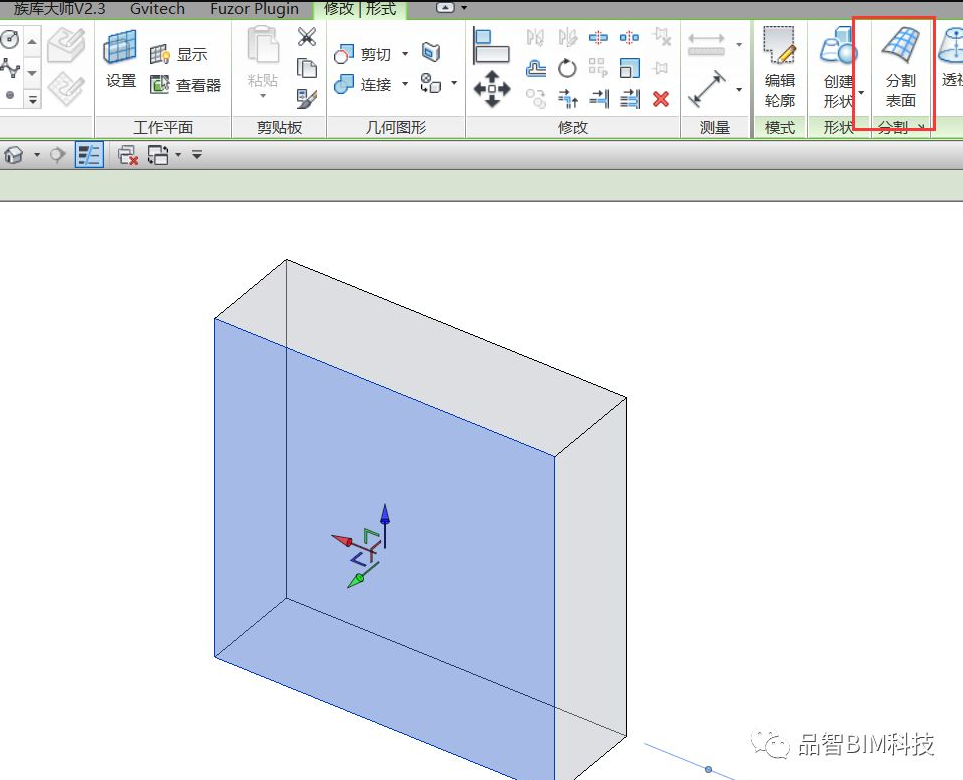

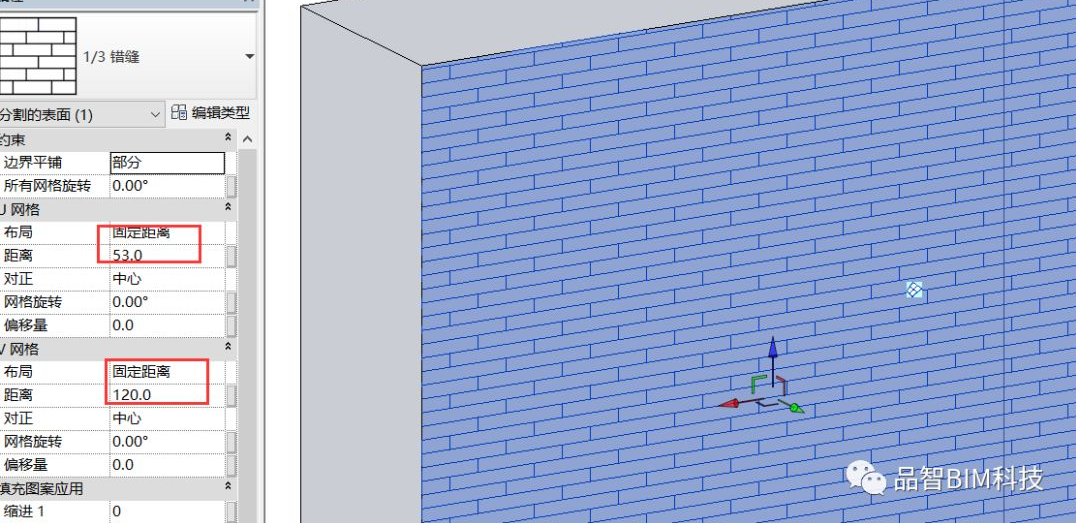

8、选择体量的一个面“分割表面”，选择网格将填充图案改成“1/3错缝”，U网格设置“53”，V网格设置“120”

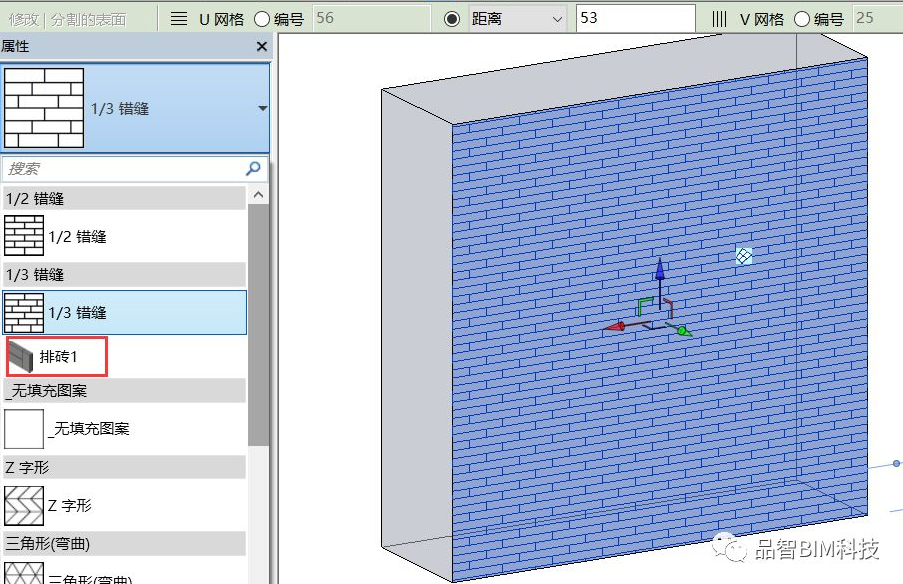

9、将刚才我们绘制的砖的族载入到项目，选择网格线将填充图案改成我们刚才定义的红砖模型。

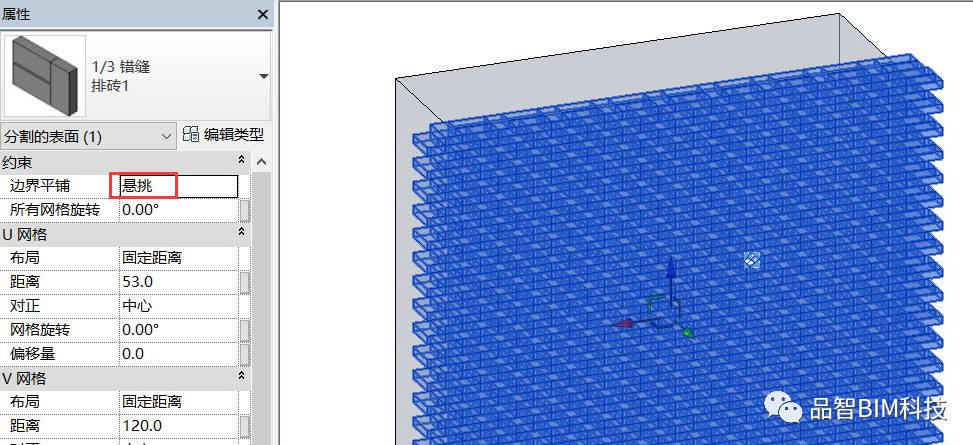

将边界平铺改成悬挑

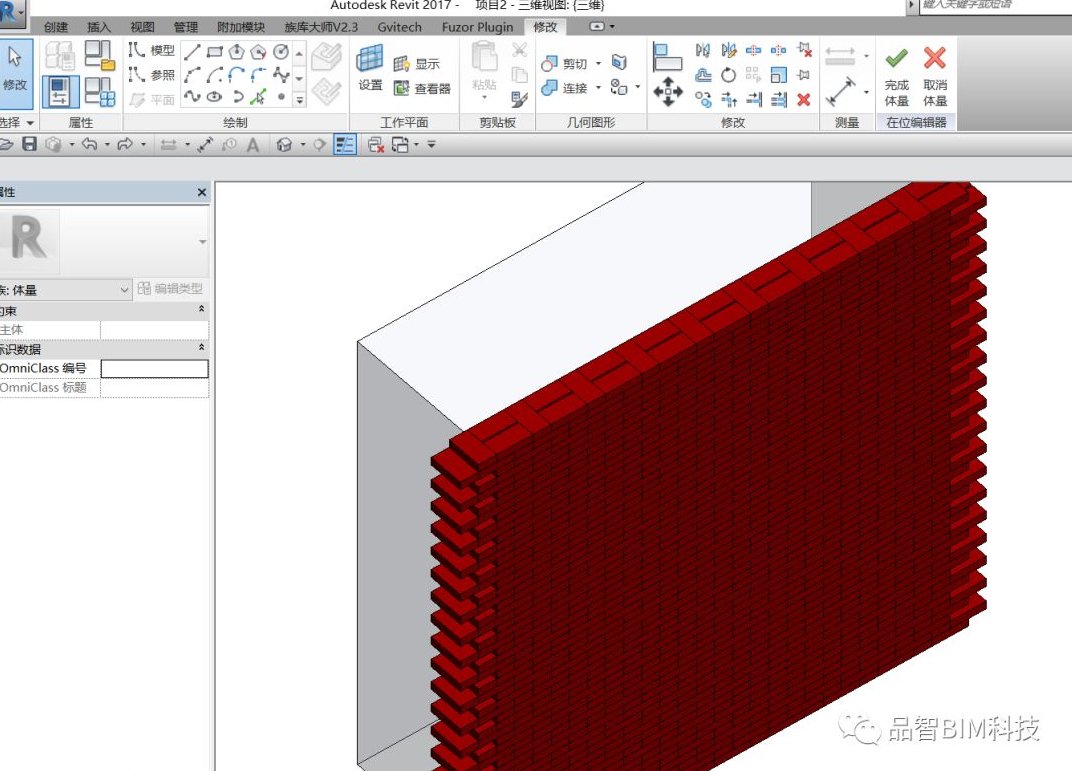

这样我们红砖就排布好了，快去试试吧！
