可以将檐底板与其他图元（例如墙和屋顶）关联。 如果更改或移动了墙或屋顶，檐底板也将相应地进行调整。

您还可以创建与其他图元不相关联的檐底板。 要创建非关联屋檐底板，请在草图模式中使用“线”工具。

可以通过绘制坡度箭头或修改边界线的属性来创建倾斜檐底板。 请参见斜表面。

1. 单击“建筑”选项卡 “构建”面板 “屋顶”下拉列表 （屋顶:檐底板）。

2. 单击“修改 | 创建屋檐底板边界”选项卡 “绘制”面板 （拾取屋顶边）。

   此工具将创建锁定的绘制线。

3. 高亮显示屋顶并单击选择它。

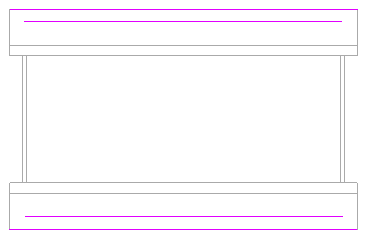

   使用“拾取屋顶边”工具选择的屋顶

4. 单击“修改 | 创建屋檐底板边界”选项卡 “绘制”面板 （拾取墙），高亮显示屋顶下的墙的外面，并单击进行选择。

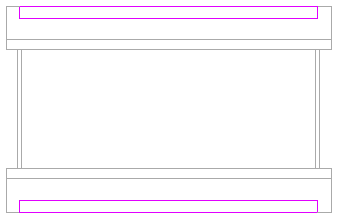

   用于檐底板线的高亮显示墙

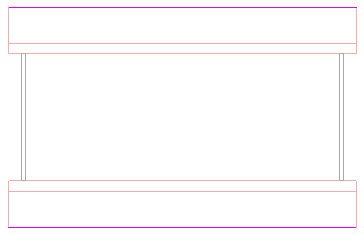

   拾取墙后的檐底板绘制线

5. 修剪超出的绘制线，并闭合绘制环。



6. 单击 （完成编辑模式）。

   若要更清楚地观察檐底板，可通过显示墙与屋顶相交的平面视图来创建剖面视图。



   剖面视图中的屋顶、檐底板和墙。

   注：“连接几何图形”工具用于连接前一图中的檐底板和屋顶。 为完成图像，请将檐底板连接到墙，然后将墙连接到屋顶。
