Revit技巧 | Revit如何导出IFC文件格式的BIM数据?

发布于:2024-09-30 10:44:00
122人 分享

内容:
使用 Revit 开源 IFC 轻松导出采用行业基础类 (IFC) 文件格式的 BIM 数据。

用户:
建筑师、工程师、设计师、项目经理、BIM 经理。

方法:
IFC 文件格式具有预定义的参数,使其易于用作标准交换格式。某些 Revit 参数(例如“标高”或“高度”)会自动映射到相应的 IFC 参数。

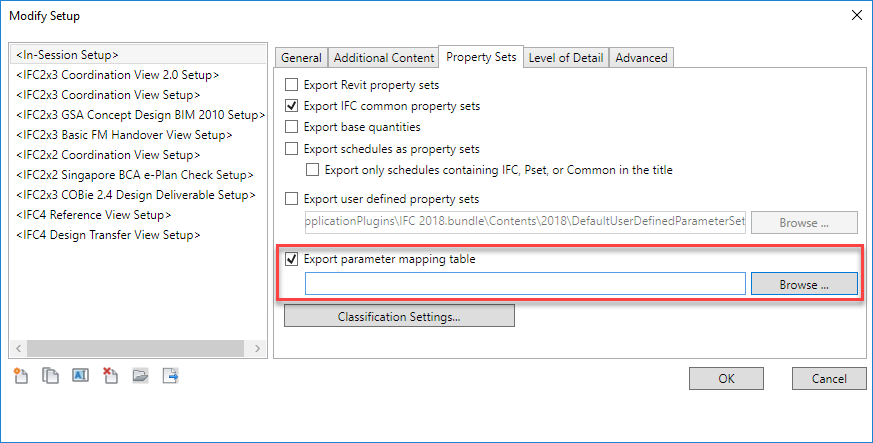

使用其他参数或自定义参数时,您可以创建自己的参数映射表。此表会在导出期间自动映射参数:


腿腿教学网-Revit教程 | Revit如何导出 (IFC) 文件格式的 BIM 数据

参数映射表是一个简单的文本文件,您可以按照以下语法进行定义:
IFC_Common_PropertySet_NameIFC_Property_NameRevit_Property_Name

在此示例中,德语版 Revit 中的参数将映射到相应的 IFC 参数:
Pset_WallCommon              Compartmentation             Brandabschnitt
Pset_WallCommon              Combustible                       Entflammbar

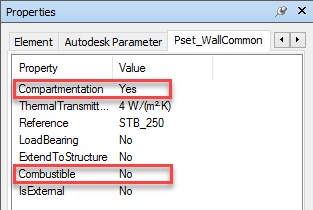

您可以根据需要向参数映射表添加任意数量的行。下面是导出后的结果示例,如 Navisworks 中所示:


腿腿教学网-Revit教程 | Revit如何导出 (IFC) 文件格式的 BIM 数据

原因:
将您的 BIM 信息导出为 IFC。
