创建电气系统（线路），以放置项目中的装置、照明设备和电气设备。
功能区提供了一些工具，可用于添加电气构件和配线，检查项目中的线路，以及创建配电盘明细表。
放置电气设备
电气设备由配电盘和变压器组成。电气设备可以是基于主体的构件（必须放置在墙上的配电盘），也可以是非基于主体的构件（可以放置在视图中任何位置的变压器）。
在项目浏览器中，展开“视图(全部)”
“楼板平面”，然后双击要放置设备的视图。
单击“系统”选项卡
“电气”面板
“电气设备”。在类型选择器中，选择构件类型。
在功能区上，确认选择了“在放置时进行标记”，以自动标记设备。
要包括标记引线，请在选项栏上选择“引线”并指定长度。
要载入其他标记，请单击“标记”。请参见载入标记样式。
将光标移至绘图区域上。
当您将光标移至绘图区域中的有效位置上时，可以预览设备。
单击以放置设备。
选择配电系统
只有为配电系统配置在电气设计中添加的配电盘和变压器，然后才能将这些设备用于线路。所选配电系统必须已经进行配置。请参见“电气设置”对话框。
在项目浏览器中，展开“视图(全部)”
“楼板平面”，然后双击包含配电盘或变压器的平面。注意您还可以使用系统浏览器选择配电盘。展开“电力”，在配电盘上单击鼠标右键，然后单击“选择”。
在绘图区域中选择一个配电盘，在选项栏上单击“配电系统”下拉列表，然后选择一个配电系统。
该列表包含与配电盘或变压器的电压规格匹配的所有可用配电系统，并且按照与负荷之间的距离排序（最上面的距离最近）。
注意也可以在选择视图中的某个配电盘或变压器后，在“属性”选项板中选择一个配电系统。在“电气负荷”下，单击“配电系统”的值字段，然后从下拉列表中选择一个配电系统。
指定次级配电系统
在绘图区域中，选择一个变压器，然后在“修改电气设备”选项卡上，单击“属性”面板
（属性）。在“属性”选项板的“电气负荷”下，单击“次级配电系统”的值字段，然后选择一个次级配电系统。
放置设备
装置由插座、开关、接线盒、电话、通讯、数据终端设备以及护理呼叫设备、壁装扬声器、启动器、烟雾探测器和手拉式火警箱组成。电气装置通常是基于主体的构件（例如，必须放置在墙上或工作平面上的插座）。
要将电气装置放置在视图中，请执行下列操作：
在项目浏览器中，展开“视图(全部)”
“楼板平面”，然后双击要放置设备的视图。依次单击“系统”选项卡
“电气”面板 “装置”下拉列表，然后单击某个装置类型。在类型选择器中，选择一个特定的构件。
在功能区上，确认选择了“在放置时进行标记”，以自动标记设备。
将光标移至绘图区域上。
当您将光标移至绘图区域中的某一有效主体或位置上时，可以预览装置。
单击以放置装置。
单击“修改”以释放该工具。
大多数照明设备是必须放置在主体构件（天花板或墙）上的基于主体的构件。要将照明设备放置在视图中，请执行下列操作：
在项目浏览器中，展开“视图(全部)”
“楼板平面”，然后双击要放置照明设备的视图。单击“系统”选项卡
“电气”面板
“照明设备”。在类型选择器中，选择设备类型。
在功能区上，确认选择了“在放置时进行标记”，以自动标记设备。
将光标移至绘图区域上。
当您将光标移至绘图区域中的某一有效主体或位置上时，可以预览照明设备。
单击以放置照明设备。
单击“修改”。
注意

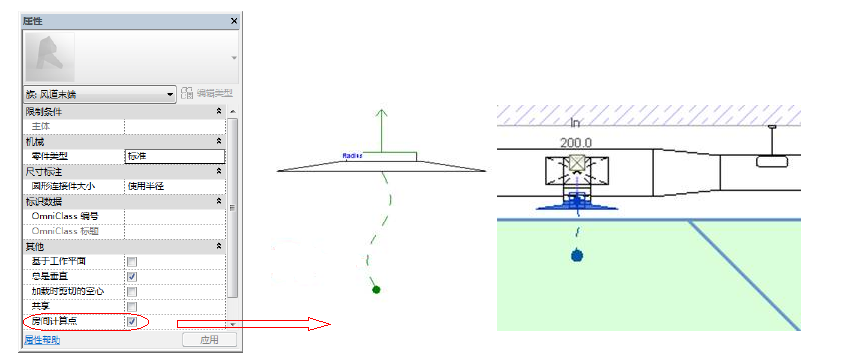

在某些情况下，可以放置照明设备，以便连接件的位置不在空间内部。房间计算点用作搜索点，以确定照明设备所在的空间。您可以为照明设备编辑族以启用“房间计算点”，然后移动计算点的位置，使其位于空间内部。在族编辑器中的“属性”选项板上，启用“房间计算点”。编辑“房间计算点”的位置，使其位于空间内部。
由于房间计算点指定照明设备所在的空间，它还会在明细表中得到反映。例如，如果在明细表中包含一个带有空间数据（如名称和编号）的列，将使用房间计算点指示的空间。
