本文介绍了如何将CAD三维模型导出为二维工程图。在工程设计和制造中，对于一些需要在纸质或电子文档中呈现的项目，二维工程图是至关重要的。通过将CAD三维模型转换为二维工程图，可以更好地展示设计细节、尺寸和布局，方便工程师、技术人员和制造商理解和使用。

选择适合的导出格式

首先，需要选择适合的导出格式。常见的CAD软件支持多种导出格式，如DWG、DXF、PDF、SVG等。根据需要和使用场景选择导出格式。对于CAD软件之间的格式兼容性，通常DWG和DXF是较常用的格式，可以在不同软件之间进行相互转换和编辑。

设置图纸布局和比例

在导出二维工程图之前，需要设置图纸布局和比例。根据实际需要确定工程图的尺寸和方向，如横向或纵向。可以选择标准的纸张尺寸，如A4、A3等，也可以根据需要自定义图纸尺寸。

选择要导出的视图

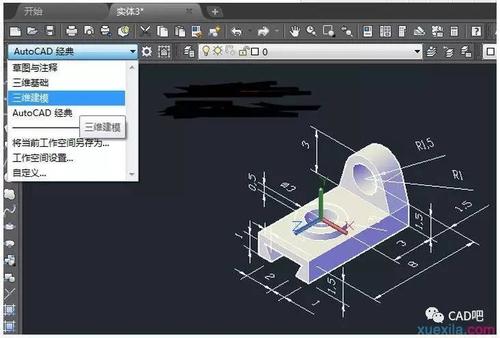

在CAD三维模型中，通常包含了多个视图，如平面图、剖面图、立体图等。在导出二维工程图时，需要选择要导出的视图。可以通过隐藏或显示不需要的构件来选择要导出的视图，以便更好地突出设计细节和尺寸。

添加必要的标注和尺寸

二维工程图中的标注和尺寸对于工程师和制造商来说非常重要。在导出二维工程图时，需要添加必要的标注和尺寸。这些标注和尺寸可以包括尺寸线、标注文字、符号等，用于描述设计细节和尺寸要求。通过准确而清晰的标注和尺寸，可以确保设计的准确性和一致性。

调整布局和风格

在导出二维工程图之后，可能需要进一步调整布局和风格，以满足具体的需求。可以调整图纸的位置、比例，添加边框和标题，选择合适的线型和颜色等。这些调整可以提高工程图的可读性和美观度。

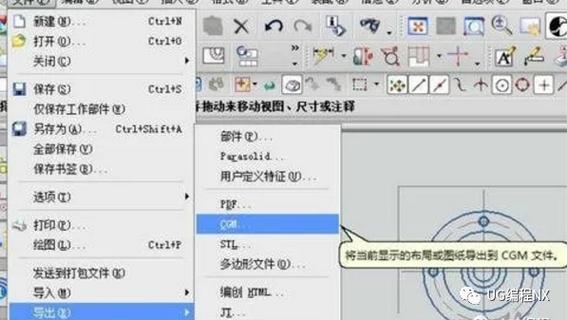

保存和导出

最后，将调整好的二维工程图保存并导出。根据选择的导出格式，选择合适的文件保存方式。可以将二维工程图保存为单个文件，或者分为多个图纸集合。同时，还需要注意保存时的文件名和文件路径，方便后续的查找和使用。

通过以上步骤，就可以将CAD三维模型导出为二维工程图。导出的工程图可以方便地用于设计审查、制造加工和技术交流等环节，提高工作效率和沟通效果。
