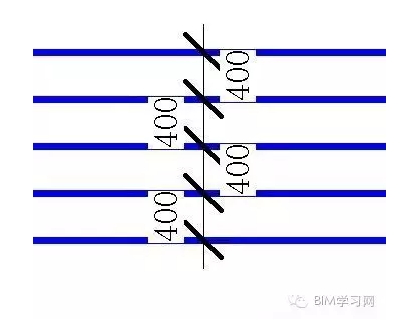

我们布置了多根平行管道，且需标注间距尺寸时我们可以使用尺寸标注命令连续标注管道，如下图

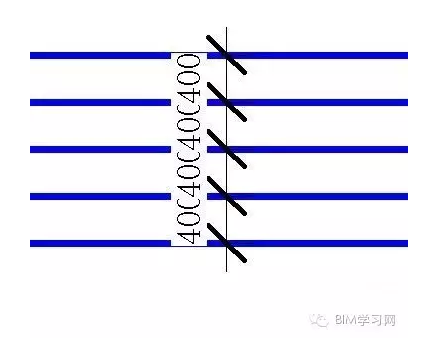

此种标注方法很常见，但与此同时有个问题就是管道间的文字互相遮挡，不便读图。此时我们需要手动调整文字位置。
如果管道间距完全相同，这里我们可以利用类似建筑专业标注楼梯的方式，对尺寸标注做些许调整，显示为间距×段数=总长的方式来进行标注。方法如下：

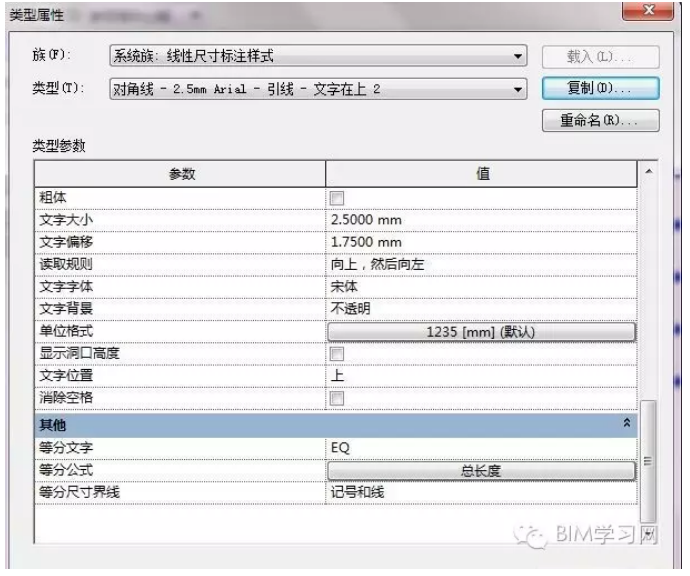

选中尺寸标注后点击属性面板上的“编辑类型“按钮，打开类型属性对话框。单击下部的等分公式参数后的按钮，编辑等分公式。

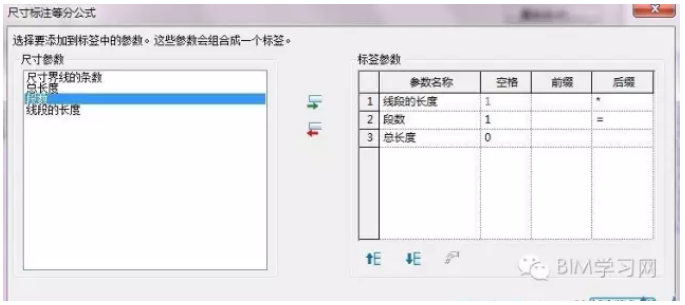

这里可以随需要定制，比如我下图定制的样式。

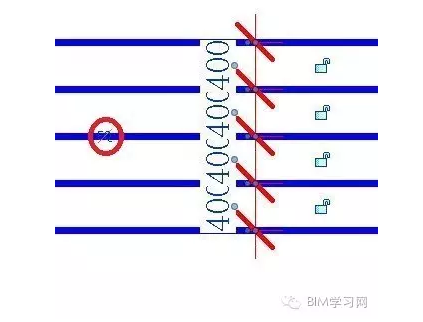

一路确定后当前标注样式并没有改变，此时可选中尺寸标注并单击图形一侧的等分按钮。
随后在尺寸标注的属性面板中将”等分显示“参数中的”等分文字“修改为"等分公式”，应用即可。

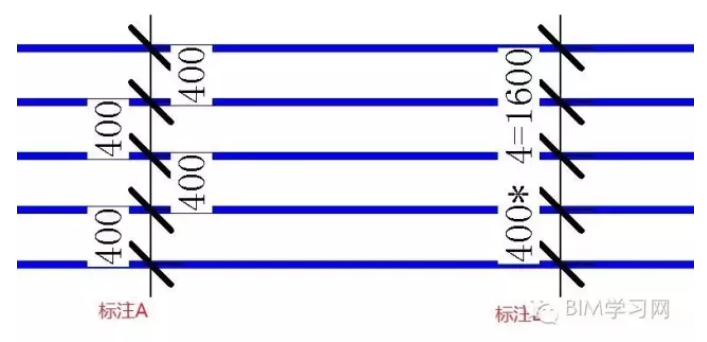

完成后如下图
