管综易提供了图集中标准尺寸的套管族，但现场实际使用或不同地区设计院提供的套管尺寸表有偏差时，需要做一些自定义调整。今天我们就来分享一下，如何完成尺寸匹配设置。
1.找到套管族文件

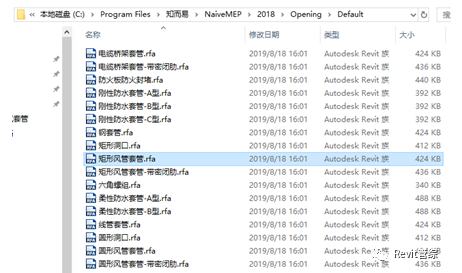

首先找到管综易的安装路径下对应Revit版本号的Default文件夹：
打开需要编辑的套管族文件：
2.修改风管和桥架套管的尺寸

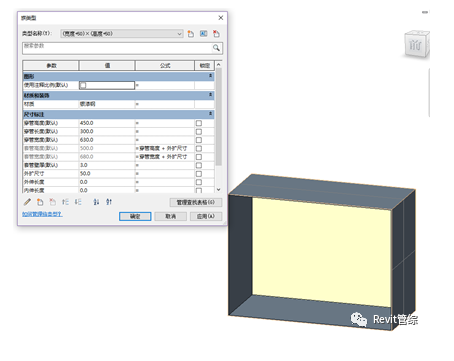

风管和桥架套管的尺寸都是基于风管和桥架自身的尺寸进行外扩的；

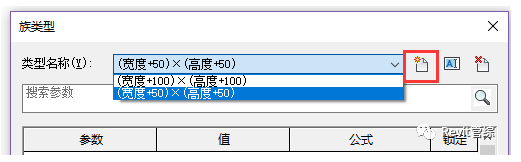

而我们采用的是创建新的类型来实现不同的外扩尺寸：

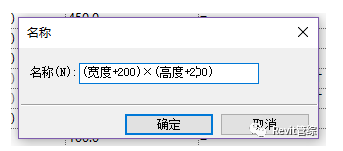

例如我们希望新建一个宽高各外扩200的矩形风管套管，可以新建一个名为“(宽度+200)×(高度+200)”的类型：

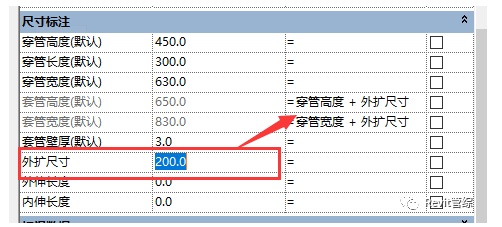

将外扩尺寸改为200，这样就能对套管的宽高产生影响（圆形风管套管处理类似）。
注意：
这里是在宽高值上直接扩大200，如果希望有200的间隙，等于是宽高增加400

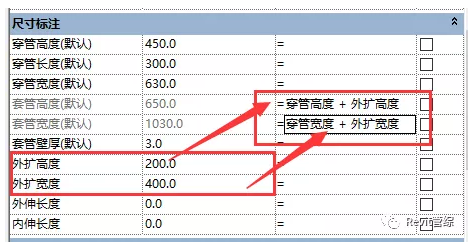

如果希望宽高扩大不同的值，可以分别设置“外扩高度”和“外扩宽度”；
同时修改“套管高度”=外扩高度，“套管宽度”=外扩宽度：
3.修改管道和线管套管的尺寸

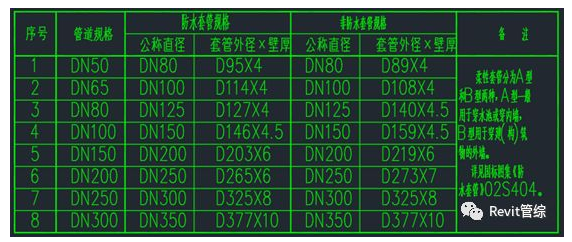

水管的套管与风管不同，都是按查表的一个方式去对应的，和我们设计说明中的表格是一样的逻辑：

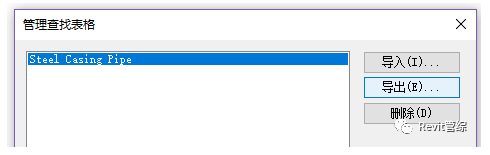

以“钢套管”的族文件为例，我们打开族进行类型参数编辑，点击管理查找表格：
导出名为“SteelCasingPipe.csv”套管的尺寸表：

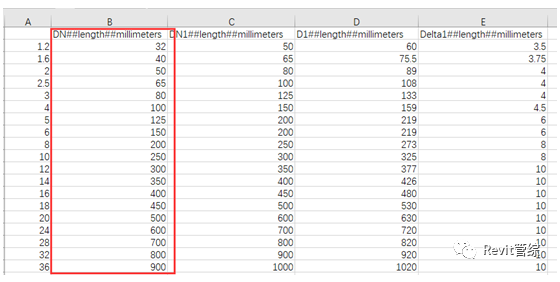

使用Excel打开并进行编辑；
A列数据无实际意义，是英尺的换算，可以忽略不计；
B列为套管的穿管直径，C列为套管公称直径，D1列列为套管外径，Delta1是套管的壁厚；
我们主要通过修改B列穿管管径的对应尺寸来修改匹配。
注意：
在没有了解族参数的逻辑关系前尽可能不要调整其他列的数据，以免造成错误。
例如我们希望110管道的对应150的套管，只要修改对应行的DN值就可以了：
当然我们也可以新增一行没有的尺寸表来对应。
注意：我们也要保证表格的连续性和逻辑正确。
例如，我们将100管道对应150的套管改为80管道对应150的套管：
应当将原80管道对应125的套管改为65管道对应125的套管，之前的其他管道也相应修改，或者删除该列。
4.修改套管的伸出长度

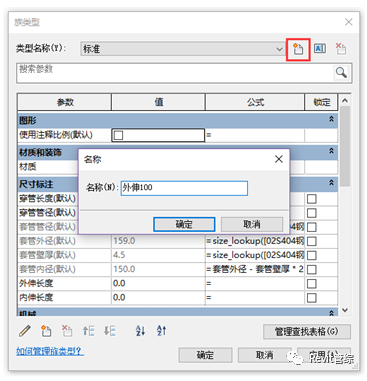

对于伸出长度，我们同样采用新建类型的方式去实现，这样更能与我们的分析规则做良好的匹配，比如出楼板伸出50，出屋顶伸出300等等。

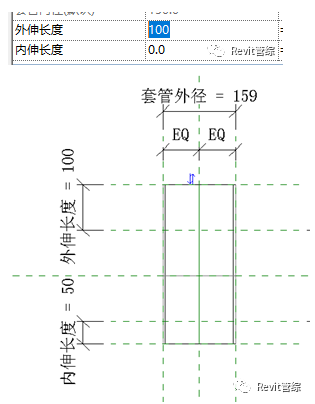

需要注意的是我们的套管都是有方向的，而且软件会自动分析出墙的外部和楼板的上部等方向，因此内外伸出长度我们也应该根据需求去设置：

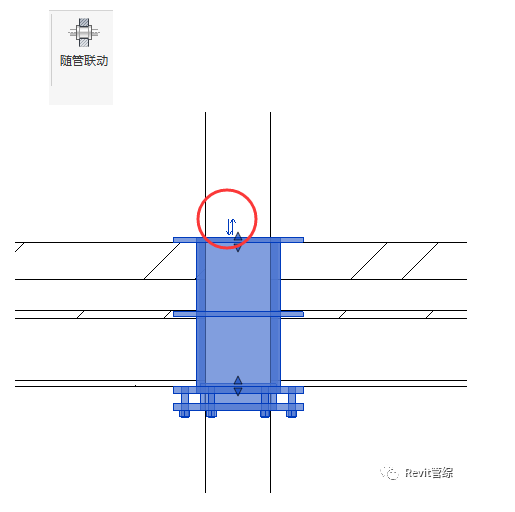

在项目中已经创建的套管，也可以在关闭随管联动以后，通过点击套管上的翻转控件来切换套管的方向。
