桩族的制作比较简单，为一个圆柱形的三维几何对象。为了以后使用方便，应使用可变族。具体操作如下。

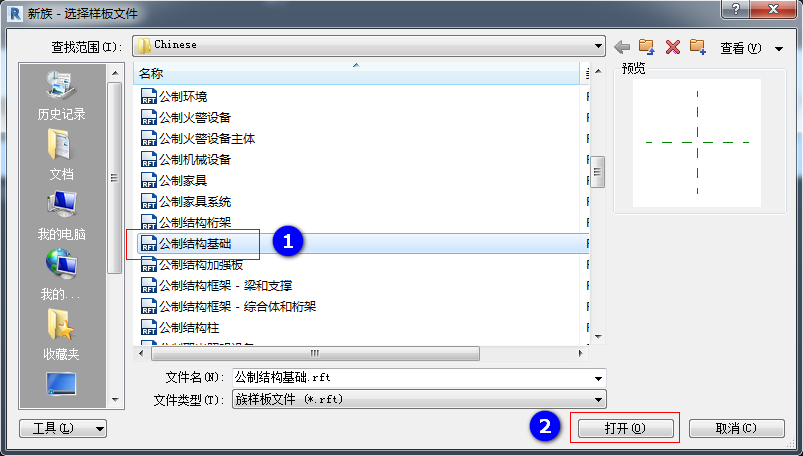

（1）新建族。选择“新建”→“族”命令，在弹出的“新族-选择样板文件”对话框中，选择“公制结构基础”选项，并单击“打开”按钮如图。

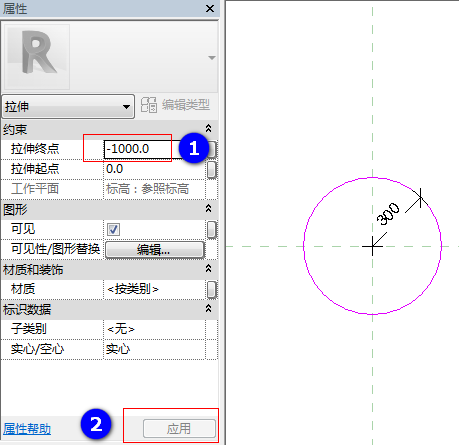

（2）绘制桩截面。选择“创建”→“拉伸”→“圆形”命令，输入桩半径数值300绘制圆形桩截面，选中临时尺寸将临时尺寸改为实例尺寸，在“属性”面板中，在“拉伸终点”后输入数值-1000如图。

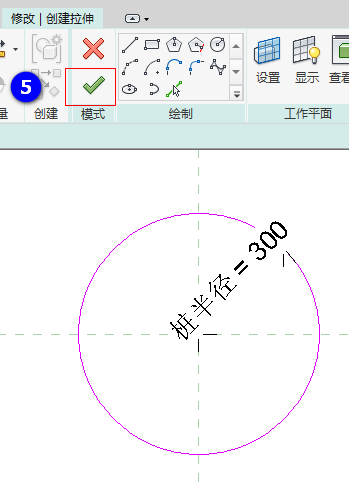

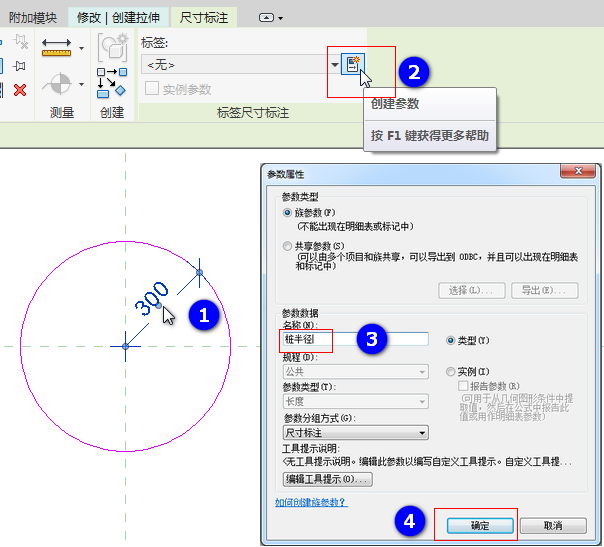

（3）添加参数。选中实例尺寸，选择“标签”下的“创建参数”在弹出的“参数属性”的名称中输入“桩半径”点击确定，点击“√”如图。

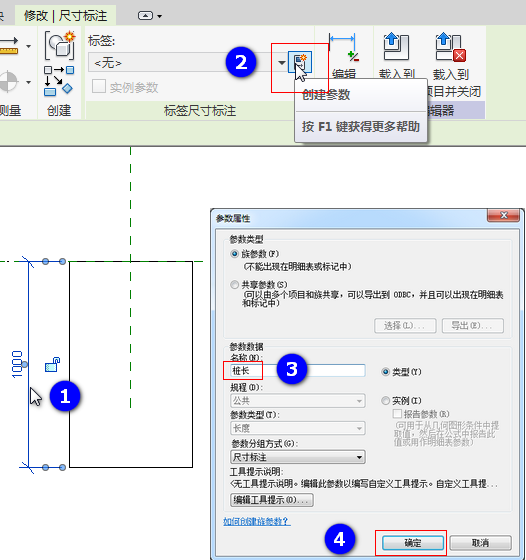

（4）编辑活族桩。切换“前”立面视图，按快捷键DI（选择“注释”→“对齐”命令），标注桩长，单击尺寸标注，选择“标签”下的“创建参数”，在弹出的“参数属性”的名称中输入“桩长”点击确定如图。

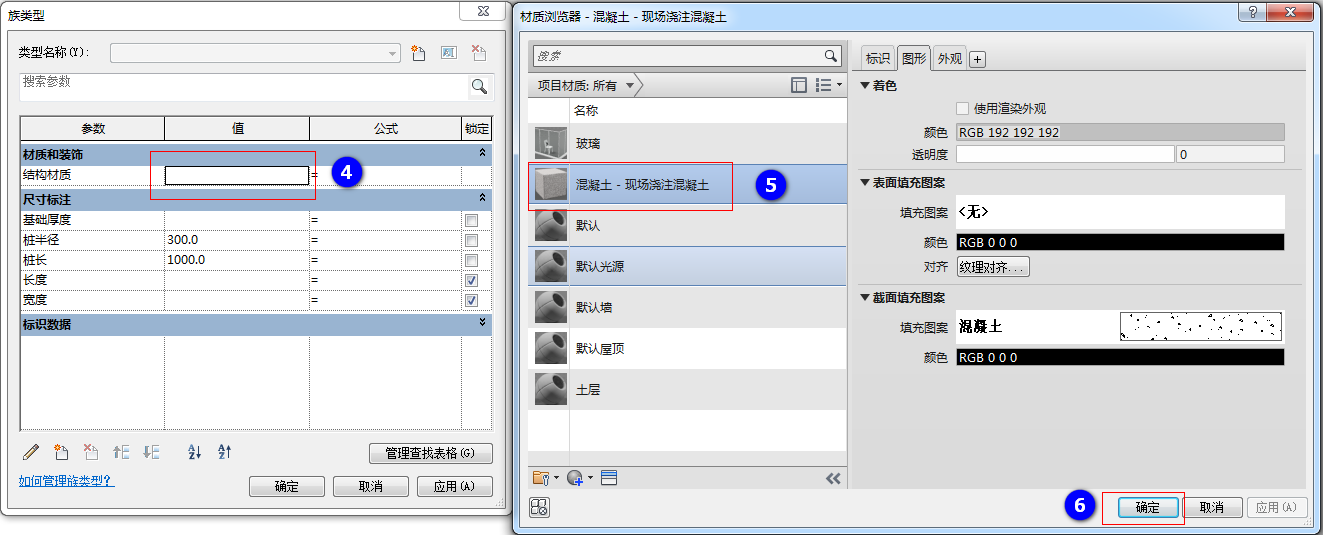

（5）添加材质。选择“桩”，在“属性”面板中单击“材质”按钮，在弹出的“材质浏览器”对话框中，依次单击“混凝土－现场浇注混凝士”→“确定”按钮。单击“族类型”按钮，在弹出的“族类型”对话框中，单击“结构材质”按钮，在弹出的“材质浏览器”对话框中，依次单击“混凝土－现场浇筑混凝土”→“确定”按钮如图。

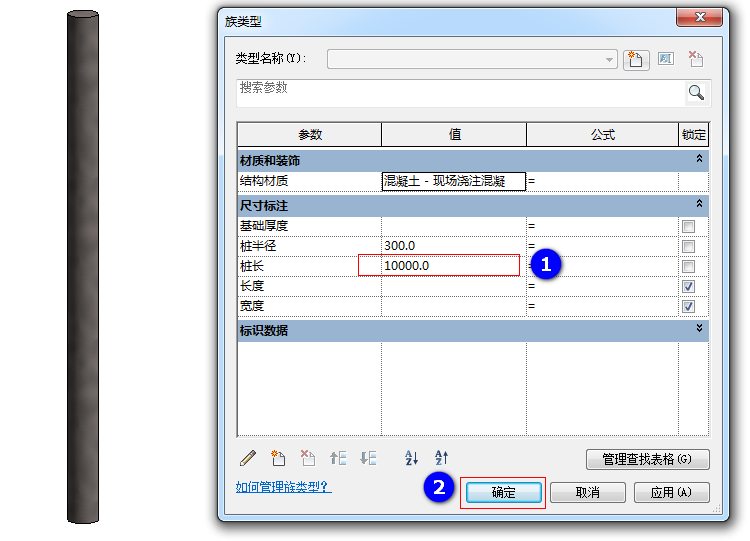

（6）选择“族类型”将桩长输入10000mm点击“确定”查看三维效果图如图。
