在绘制管道时，单击“坡度值”下拉按钮，将会显示当前项目中可以直接使用的坡度值，可是当我们所需要使用的坡度值不在下拉列表中，在绘制管道时一根一根的去调整坡度过于繁琐。坡度值应该如何添加？

在之前的管道设计参数中，我们有提到，在“机械设置”对话框中可以配置构件尺寸，以及机械系统的行为和外观。其中就包括管道设置的坡度。

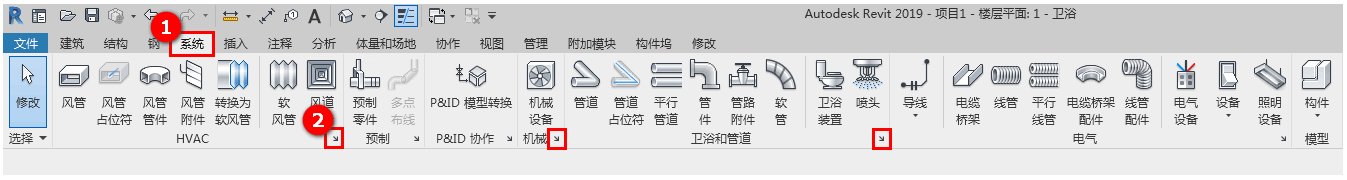

要想打开“机械设置”对话框，除了在“布管系统配置”对话框中单击“管段和尺寸”打开，还可以通过单击“系统”选项卡下方“HVAC”、“机械”及“卫浴和管道”面板中的展开按钮打开“机械设置”对话框。

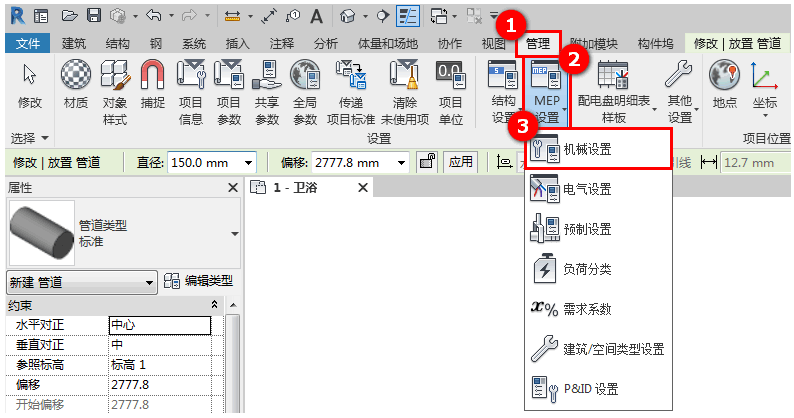

或者单击“管理”选项卡下方的“MEP设置”工具，在下拉列表中选择“机械设置”打开。如图2.6-9所示。

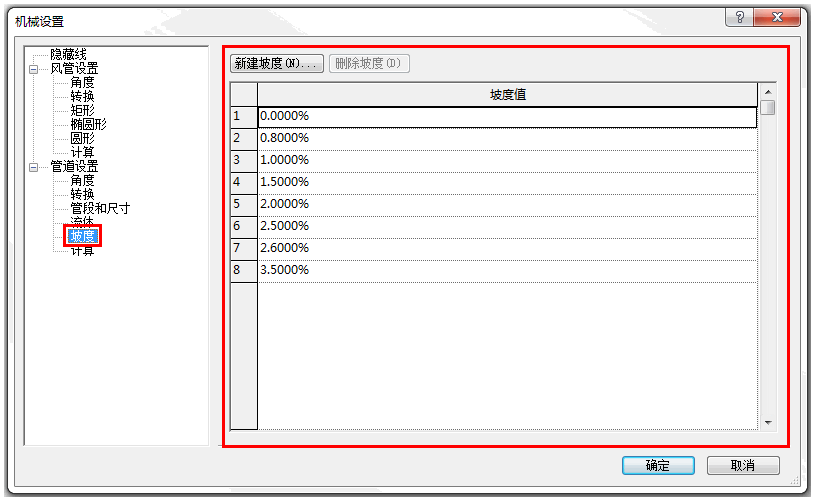

在“机械设置”对话框右侧面板中显示项目中可用的坡度值表。可以使用传递项目标准功能将坡度值复制到另一个项目中。

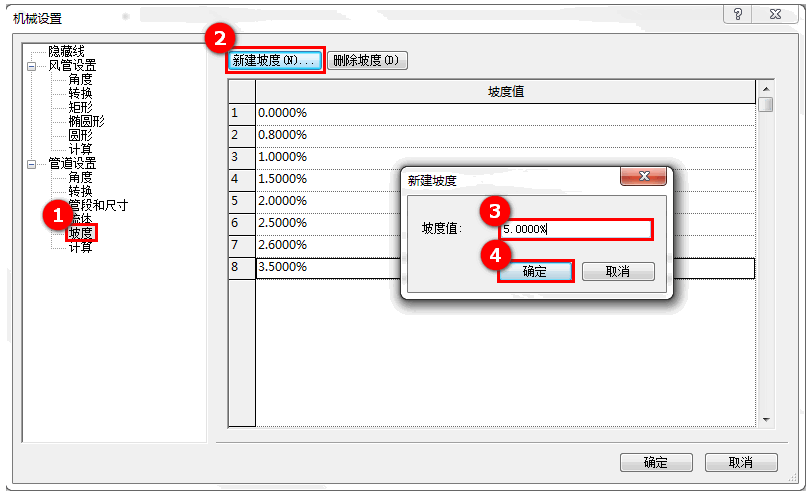

单击“新建坡度”命令，在“新建坡度”对话框中，输入坡度的值，单击“确定”完成新建。

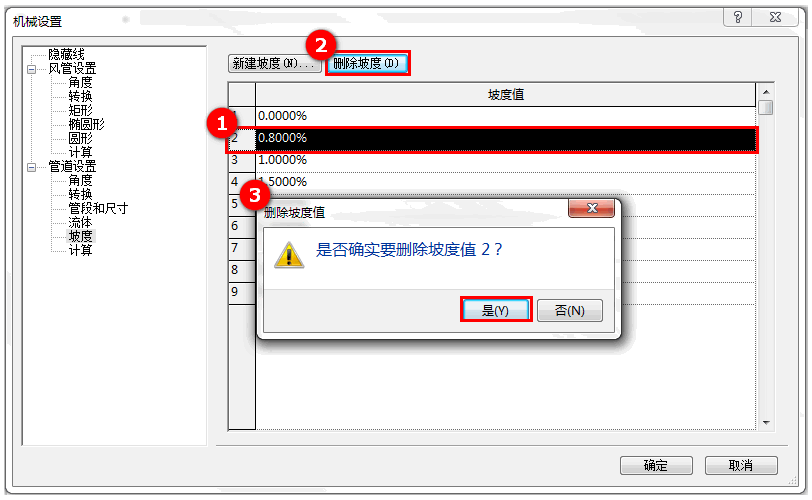

在“坡度值”列表中选择一个坡度，单击 “删除坡度”命令，单击“是”，坡度值即从项目中删除。

默认的 “0”坡度值不能删除，单击“0”坡度值，“删除坡度”命令灰色显示不可使用。

当设置完坡度值后，新建的坡度将在“坡度值”下拉列表中显示，并且可应用于当前项目中。
