如何用BIM的方式进行混凝土提量
作者：汪锦锦、王景奎、张凤玲
混凝土工程量的计算贯穿了整个工程项目的全过程。在传统模式下，施工现场施工员需要进行混凝土工程量的计算并报送至混凝土站进行提前备料，遇到非标准层或者地库需要对梁板墙复杂节点进行逐项计算累计求和，此过程效率偏低，手算过程计算准确性又有待商榷；如果准确性不能达到要求，备料环节势必会出现问题，进而造成材料的浪费和工期的延误，增大施工成本；在经营部与甲方核对工程量、与分包结算时通常由于数据资料繁杂而缺乏有力的数据参考和依据。以上出现的这些问题我们都可以通过BIM提供快速精细化的解决。
在某项目中通过沟通，了解到甲方有以下需求：由于梁柱和墙柱混凝土标号不一致，他们在浇筑过程中需要对梁端混凝土的标号进行调整，调整为与梁连接的柱或墙的混凝土标号。虽然调整标号的梁端混凝土单层看来数量并不多，但是整个单体楼或者整个项目算下来是相当大的数目。
为了精确混凝土不同标号的提量，我们提出了以下解决方案：在创建建筑信息模型的过程中我们遇到了梁柱和墙柱混凝土标号不一样的情况，这时候就需要对梁柱和墙柱节点进行特殊处理。
某项目的混凝土提量解决步骤如下：

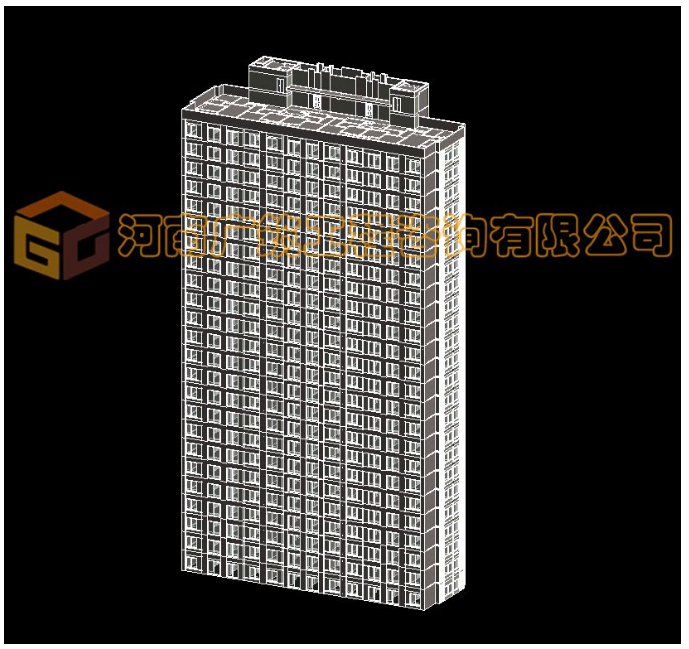

1、应用Revit软件创建建筑信息模型，如下图：
梁柱和墙柱节点特殊处理方法如下：
将梁柱节点和墙梁节点一定范围内的梁打断或者将梁分段绘制，节点内的梁的名称复制一个新的名称，材质与结构墙和结构柱材质保持一致；此范围依据结构图纸总说明相关要求确定。
对梁打断或者分段进行文字上的总结就是：梁高（h）小于等于1000mm,梁从柱子边开始500mm处断开，断开的节点处那段梁重新复制命名，混凝土等级随柱子混凝土等级；梁高（h）大于1000mm,梁从柱子边开始h/2处断开，断开的节点处那段梁重新复制命名，混凝土等级随柱子混凝土等级。梁高（h）小于等于1000mm,梁从墙边开始500mm处断开，断开的节点处那段梁重新复制命名，混凝土等级随墙混凝土等级，梁高（h）大于1000mm,梁从墙边开始h/2处断开，断开的节点处那段梁重新复制命名，混凝土等级随墙混凝土等级。

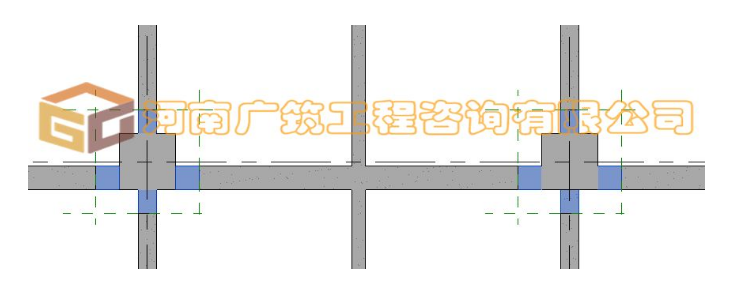

处理效果如下图：

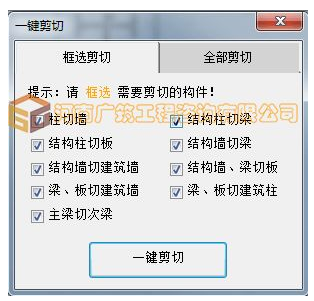

2、利用插件，例如建模大师的“一键扣减”功能，修改软件默认的构建规则以符合国内算量的扣减规则，如下图：

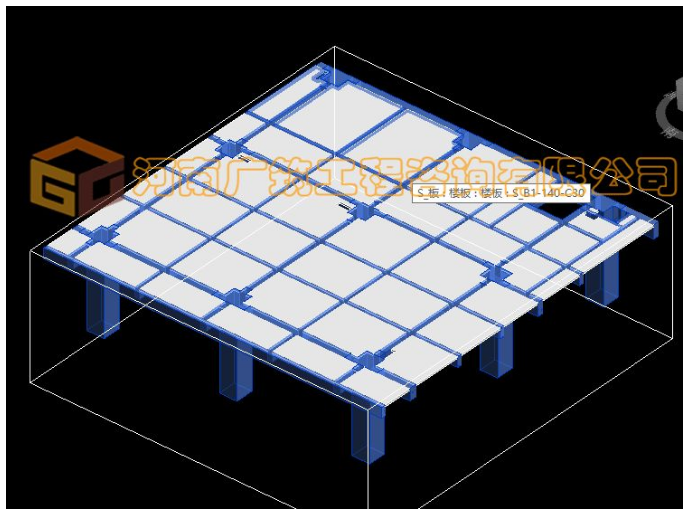

扣减以后的效果如下图：
3、分别创建墙、柱、梁、板明细表，进行结构构件的工程量的统计，如下图：
4、导出明细表：在明细表页面，选择“应用程序”-“导出”-“明细表”。这样就完成了工程量提取的基本操作步骤。

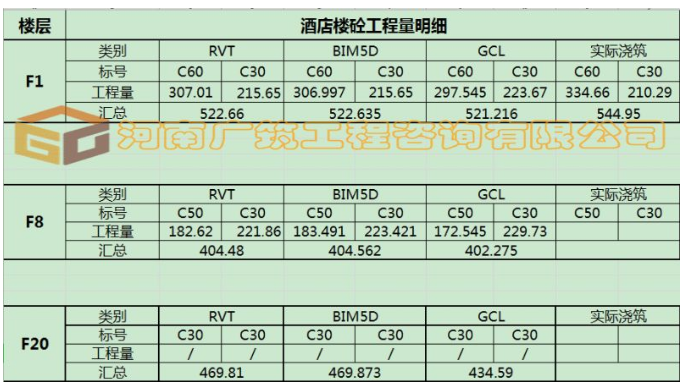

后期可以对以上明细表进行分类整理，以利于施工现场和工程结算时的应用。整理表格如下图：
通过对明细表的整理可以快速准确地计算出施工区域所需工程量，能很大程度上提高计算效率，节省工作时间，进而提高整个工程项目的工作效率。施工过程中，结合BIM模型量，指导物资部进行限额采购。在混凝土浇筑“掐方”时，借助BIM5D流水段划分功能，准确计算剩余方量，避免多次少要和最后一次超方造成的浪费。在施工后，还可以通过对比模型量与实际浇筑量的数值，进而分析造成现场施工材料浪费的原因，制定专项整改措施，将砼量误差控制在合理范围内。
