CAD教程 | CAD图是否代表建筑竣工图?

发布于:2024-11-05 21:00:01
151人 分享

本文旨在探讨CAD图是否代表建筑竣工图。CAD(计算机辅助设计)是一种常用的设计工具,可以用于绘制建筑图纸。建筑竣工图是建筑项目完成后的最终图纸,用于记录建筑的实际情况。那么CAD图是否可以代表建筑竣工图呢?本文将从CAD图的特点、竣工图的定义以及两者之间的关系等方面进行讨论。

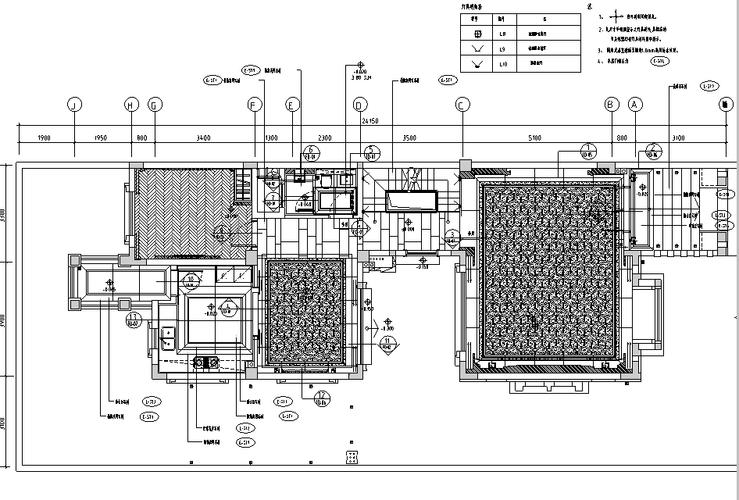

CAD图是否代表建筑竣工图? - BIM,Reivt中文网

CAD图的特点

CAD图是通过计算机软件绘制的图纸,相比传统的手工绘图更快、更精确。CAD软件提供了各种绘图工具和功能,可以方便地绘制建筑平面图、立面图、剖面图等各种类型的图纸。CAD图可以进行二维绘制和三维建模,能够帮助设计师更直观地展示建筑的形态和结构。

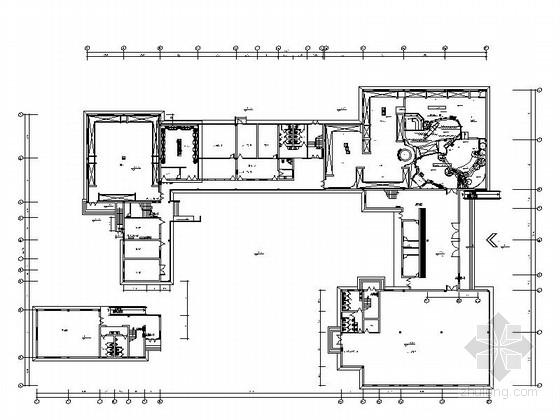

CAD图是否代表建筑竣工图? - BIM,Reivt中文网

建筑竣工图的定义

建筑竣工图是指在建筑项目完成后,记录建筑实际情况的最终图纸。它是基于建筑设计图纸,在建筑施工过程中进行修订和完善而成。竣工图包括建筑平面图、立面图、剖面图等多个视图,以及具体的尺寸、标注、符号等信息。竣工图是建筑竣工验收、运营维护和后期改造的重要依据,具有法律、规范和合同效力。

两者之间的关系

CAD图是建筑竣工图的一种工具,可以帮助设计师绘制和呈现建筑图纸。在建筑设计阶段,设计师可以使用CAD软件进行快速的设计和修改,生成各种图纸,并与其他设计人员进行协同工作。在建筑施工过程中,竣工图则是在CAD图的基础上修订和完善而成。施工过程中可能会出现一些变更和调整,而竣工图可以记录下这些变更后的最终结果。

尽管CAD图可以作为建筑竣工图的基础,但并不意味着CAD图就是竣工图的完整代表。竣工图要求更加准确和详细,包括实际施工过程中的调整、修改和变更等信息。竣工图还需要符合相关法律、规范和标准的要求,以保证建筑的安全性和合规性。因此,建筑竣工图通常需要由专业的建筑师或工程师进行编制和审核。

总结

综上所述,CAD图不可以代表建筑竣工图。CAD图是建筑设计阶段的工具,用于绘制和展示建筑图纸。建筑竣工图是建筑项目完成后的最终图纸,记录建筑的实际情况。尽管CAD图可以作为竣工图的基础,但竣工图需要包含更加准确和详细的信息,并符合相关法律、规范和标准的要求。因此,建筑竣工图通常需要由专业的建筑师或工程师进行编制和审核。
