Revit技巧 | bim怎么选择墙饰条?Revit中墙饰条和分隔条,你还傻傻分不清吗?

发布于:2024-10-23 12:50:01
187人 分享

    在我们创建项目的过程中,会遇到墙体上有墙面的装饰条或墙面分隔条的情况。

    但是往往由于我们才接触Revit软件,分不清在什么情况下使用墙饰条或分隔条。

    那接下来,将给大家介绍两者间的区别与用法。

    墙饰条

    在项目中,我们一般来说可以通过创建墙饰条来对墙体添加踢脚线、装饰线条和散水等。

    墙饰条的样式,都是通过轮廓族来创建的。基本在墙体上,出现重复的基于墙的构件,我们都可以用墙饰条来完成。

    创建步骤:

    1)新建一个族,选择公制轮廓为族样板进行创建;

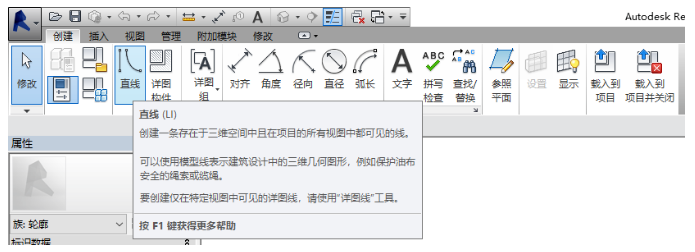

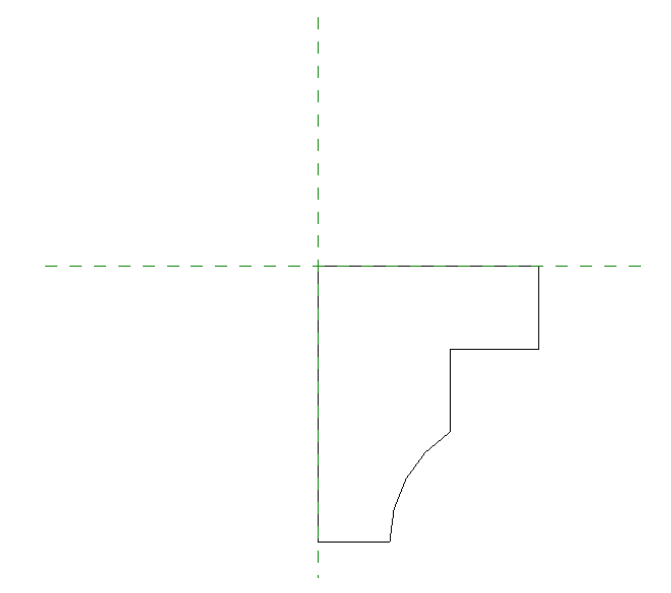

    2)在创建选项板中,选择直线工具进行轮廓绘制;

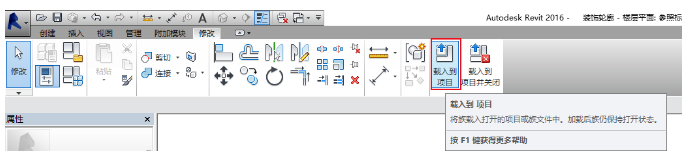

    3)对轮廓族保存好后,载入到项目中;

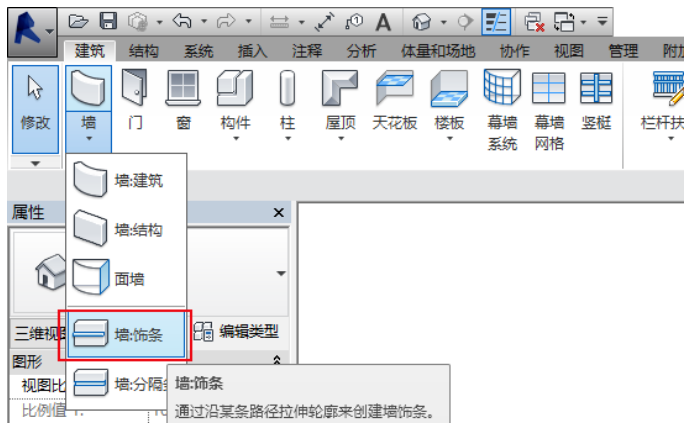

    4)打开项目文件中的三维或立面视图,选择“建筑”选项卡-“构建”面板中的“墙”下拉列表-“墙:饰条”命令;

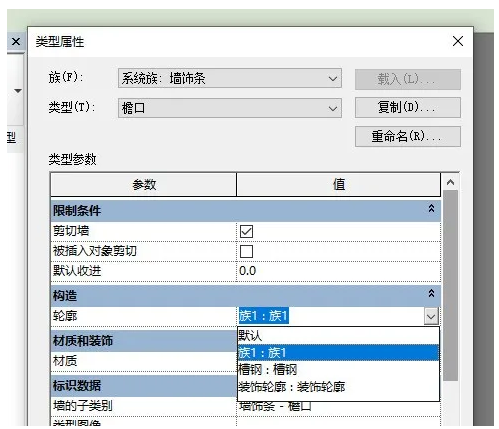

    5)在类型选择器中,选择所需的墙饰条轮廓类型;

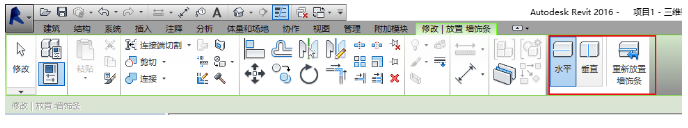

    6)单击“修改|放置墙饰条”选项卡-“放置”面板,并选择墙饰条的方向:“水平”或“垂直”;

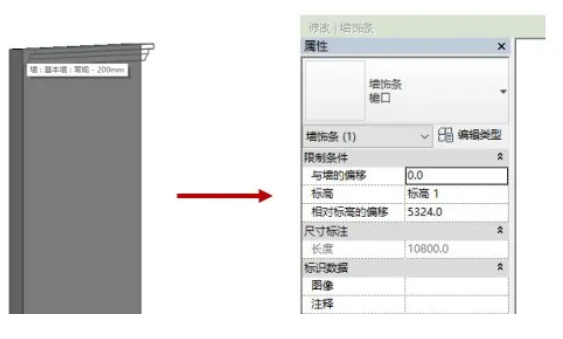

    7)将光标放在墙上以高亮显示墙饰条位置,单击以放置墙饰条,放置完成后,可以选择墙饰条,在属性栏修改其高度;


    分隔条

    在项目中,我们一般来说可以通过创建分隔条来对墙体添加墙面装饰槽(分隔条为墙面凹槽状)。

    分隔条的样式,也是通过轮廓族来创建的,通过“公制轮廓”创建的轮廓族,可以在墙饰条和分隔条两者之间共同使用。

    创建步骤:

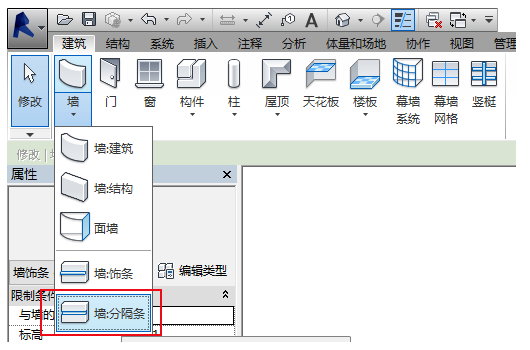

    1)打开项目文件中的三维或立面视图,选择“建筑”选项卡-“构建”面板中的“墙”下拉列表-“墙:分隔条”命令;

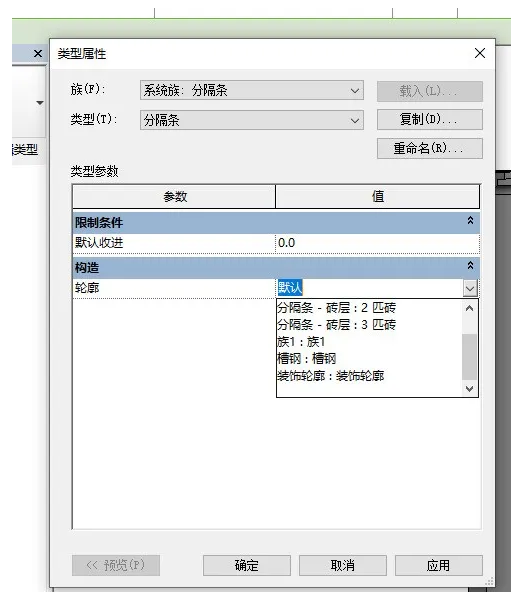

    2)在类型选择器中,选择所需的墙分隔条轮廓类型;


    3)单击“修改|放置墙分隔条”选项卡-“放置”面板,并选择墙分隔条的方向:“水平”或“垂直”;

    4)将光标放在墙上以高亮显示墙饰条位置,单击以放置墙饰条,放置完成后,可以选择墙饰条,在属性栏修改其高度;


    通过展开讲解,大家现在对于墙饰条与分隔条应该有了自己的理解了。

    好了,徐老师用最简单通俗的语言归纳一下:

    墙面凸出的重复的构件(沿垂直或水平方向放样),我们使用墙饰条进行创建;

    反之,墙面凹槽状的重复构件(沿垂直或水平方向放样),我们使用分隔条进行创建。
