有很多朋友使用Revit会遇到一些问题，比如给管件添加保温层明细表统计显示未计算，怎么办呢？下面小编就分享Revit给管件添加保温层明细表统计显示未计算的处理教程，来下文看一看吧。

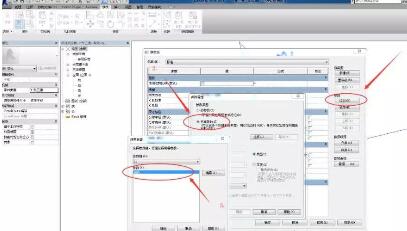

1、以标准的等径T型三通为例，打开族类型对话框，添加共享参数“面积”;

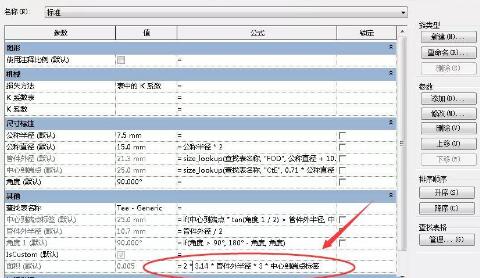

2、经分析，T型三通表面积的计算公式：2π*R*长度，给面积参数添加公式“2 * 3.14 * 管件外半径 * 3 * 中心到端点标签”即可。

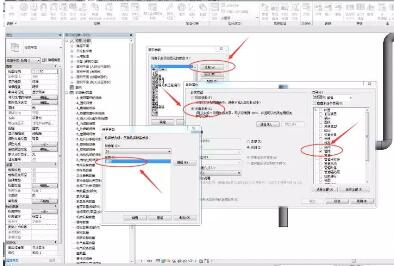

3、确定，重新载入到项目中，我们需要将刚刚创建的共享参数再次添加到项目中，被项目使用;点击“管理”选项卡下的“项目参数”，添加项目参数，选择“共享参数”找到刚刚创建的“面积”，点击确定，参数类别选择“管件”，单击确定。

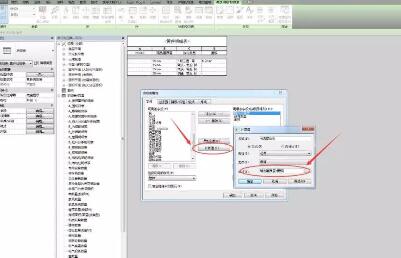

4、此时便能在明细表中统计出管件的面积值，在视图选项卡下找到明细表选择“明细表/数量”，点击“管件”类别，创建管件明细表，选择字段“隔热层厚度”、“面积”(软件默认有面积字段，我们要选择刚刚添加的共享参数字段)、然后添加一个计算值，名称为保温层体积，=隔热层厚度*面积;

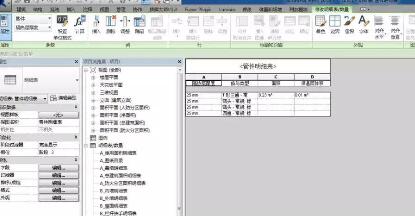

5、这样保温层的体积就计算出来了，其他管件类似，设置好面积的计算公式就能在明细表中统计出保温层体积值;

　　面积公式参考：

　　弯头的面积：2 * 3.14 * 管件外半径 * 1/4 * (2*3.14*中心半径)

　　四通的面积：2 * 3.14 * 管件外半径 * 4 * 中心到端点标签

　　快来学习学习Revit给管件添加保温层明细表统计显示未计算的处理教程吧，一定会帮到大家的。
