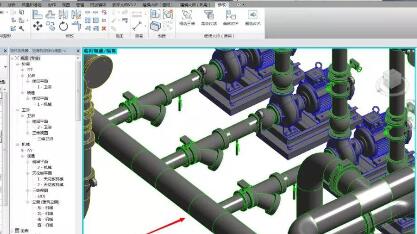

Revit管道与管件不能平滑连接怎么解决呢？本节就介绍了Revit管道与管件不能平滑连接的解决技巧，还不了解的朋友就跟着学习一下吧，希望对你们有所帮助。

1、选中管道类型，查看管段所用材质，记住该材质名称和管道直径大小值;

2、点击“编辑类型”按钮，进入到类型属性对话框，点击“编辑”按钮进入“布管系统设置”对话框，点击“管段和尺寸”按钮进入到“机械设置”对话框(也能直接在“系统”选项卡下点击“机械设置”进入相应对话框);

3、在“管段和尺寸”选项中选择刚刚查看的管段材质名称，并找到对应的管道直径大小，公称直径DN350的管道外径(OD)值为377mm，即管道外径，需要把管件族的外径也设置成相同的参数，

4、打开管件族，点击“族类型”按钮打开族类型设置对话框，找到“查找表格名称”后面的值，我们需要来编辑该文档内容，使族构件的外径值与管道一致。

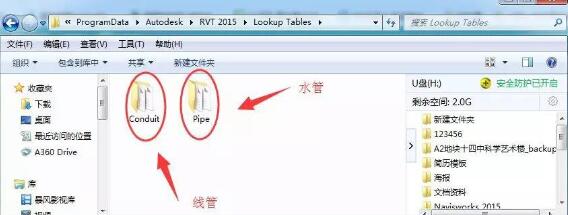

5、在电脑C盘打开文件夹：C:ProgramDataAutodeskRVT 2015Lookup Tables(打开默认路径发现有两个表格，“Conduit”表示线管表格，“Pipe”表示给排水管道表格;)找到族类型对话框中对应的的查找表格名称并打开;

6、在打开的表格中找到DN350的外径值(FOD##length##millimeters所在的列)，这里的值是355.6，把它改为377另存到电脑其他位置，这里建议最好不要直接修改原文档数据;

7、保存好以后回到族类型对话框，点击右下角的“管理”按钮进入“管理查找表格”对话框，点击导入将刚刚另存的文件导入进来，单击确定;

8、将查找表格名称值修改为刚刚另存的文件名称，这样才能对应识别到文档中的内容，点击确定，将族重新载入到项目中;

9、覆盖现有版本及参数值，此时管道与管件的连接已平滑了，弯头及其他尺寸管件的修改采用类似的步骤。

上文就讲解了Revit管道与管件不能平滑连接的解决技巧，希望有需要的朋友都来学习哦。
