Revit各种链接文件问题
在Revit中可以支持的文件格式已经很丰富了，只要在“插入”工具选项卡中选好需要插入文件对象的格式即可。但是由于这些文件都不是基于同一种平台，所以一般链接或者导入的时候需要人为的手动调整一些设置，才会在链接或者导入的时候出现问题。
首先我们先看经常性用到的“链接CAD”或“导入CAD”这两个会经常性用到的，并且出现问题，来解答一下可能遇到的问题。

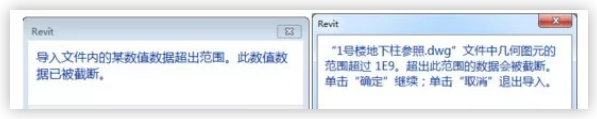

1、导入或者链接CAD文件的时候，可能会弹出来几种报错提示，具体如下：
这种情况，一般是因为我们使用的CAD底图一般都是由天正CAD绘制的，但是天正CAD绘制的图形文件，是一个三维图形，也就是Z轴方向是有参数的。这时候我们就需要转一下"T3"格式。
转好格式之后，还需要进一步清理一下没有必要的图形碎片等，这时候就需要用到“PU”命令，但是CAD底图里有很多块参照文件，无法分解，也无法“PU”掉，这时候我们需要用到一个CAD命令“refedit“命令，在位编辑状态下，进一步删除掉顽固的块参照。如果这样还不行，那么我们可以把这个CAD底图正向框选一下，然后复制粘贴到新文件中另存为。一般经过以上步骤，都可以包证CAD链接或者导入时候正常了。

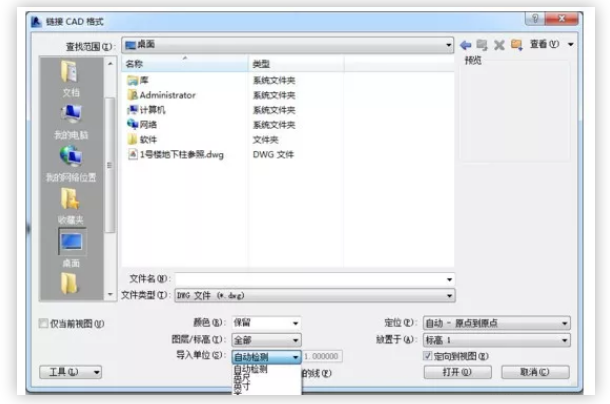

2、还有一种情况，我们导入或者链接CAD文件的时候，忙乱的时候往往会忽视一个问题，就是导入单位的设置，等导入之后才发现，图形扩大了N倍这时候我们需要做的时候，导入或者链接的时候注意如下图这个选项设置：

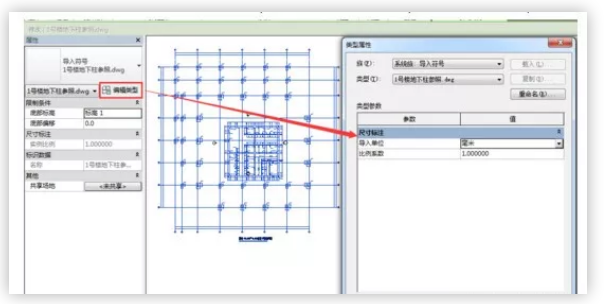

对于经导入或者链接进入Revit项目文件中的CAD图形文件，我们可以做如下操作，来改变单位设置，如下图：
3、关于导入CAD与链接CAD的区别：
链接CAD我们可以理解为CAD中的外部参照链接，该链接文件是必须要随着文件的移动而移动的，保持相对文件位置，才能正确被载入;而导入CAD文件却是把改文件融入到Revit项目文件中，变成该项目文件的一部分。另外导入CAD这个命令，也可以用来导入其他平台的模型文件比如草图大师文件、犀牛文件等等，但是需要注意的是，导入其他平台文件，一定要预先设置好单位。

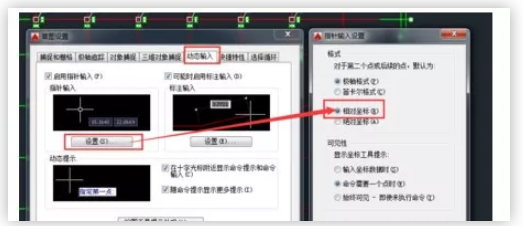

4、导入CAD或者链接CAD之后，相对位置偏差，有可能离的很远找不到，这时候我们就需要在CAD中，用“M”移动命令，把该图形文件移动到一个合适的位置，Revit文件中默认中心位置“0,0,0”所以我们也要在CAD中，移动到“0,0,0”的位置上。但是高级版本的CAD，默认情况下移动命令移动的是“绝对坐标”我们就需要设置成“相对坐标”，方便我们对于图形的修改。如下图：
5、有用链接方式载入的CAD文件也好，还是模型文件也好，会无法拾取移动?这是因为有可能因为软件操作界面右下角的选择控制项中的第一个“选择链接”状态为禁止，所以无法进行拾取操作。还有一种是，2016版本的软件更新之后，所以链接文件载入之后，都是默认锁定(快捷键“PN”，解锁快捷键：“UP”)状态。
