Revit技巧 | revit怎么做家具?revit中的万能复古书桌族制作

发布于:2024-09-30 10:46:33
172人 分享

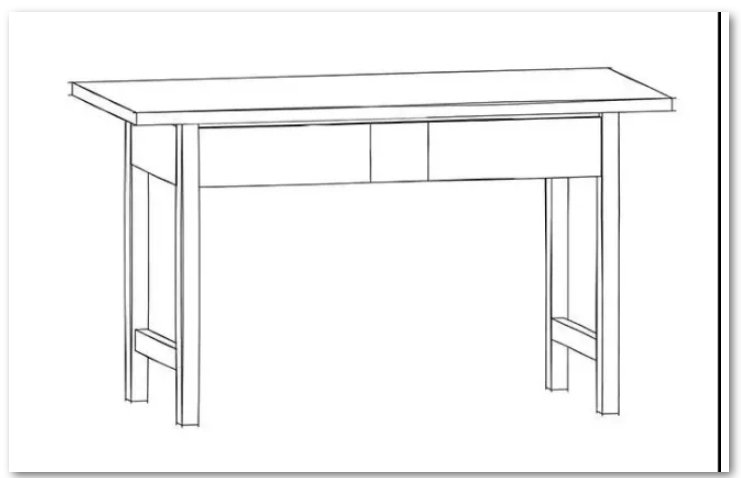

    在承接的汉朝风格酒店设计中,有一系列的古家具设计。汉朝风格的东西强调的是简约和涨力,没有任何类似清朝很浮夸的东西,小编在这里把一个汉风书桌制作成revit的万能书桌分享给大家。

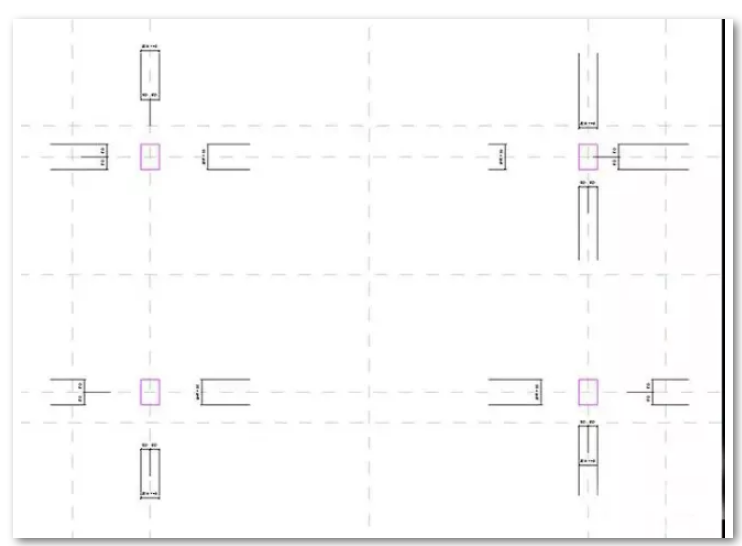

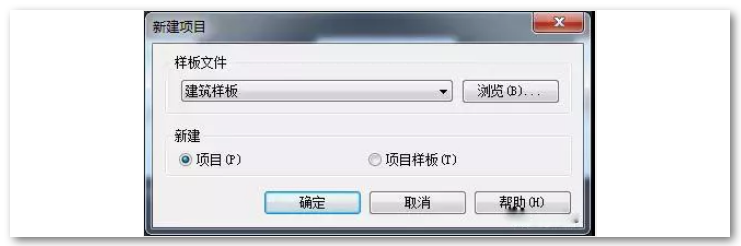

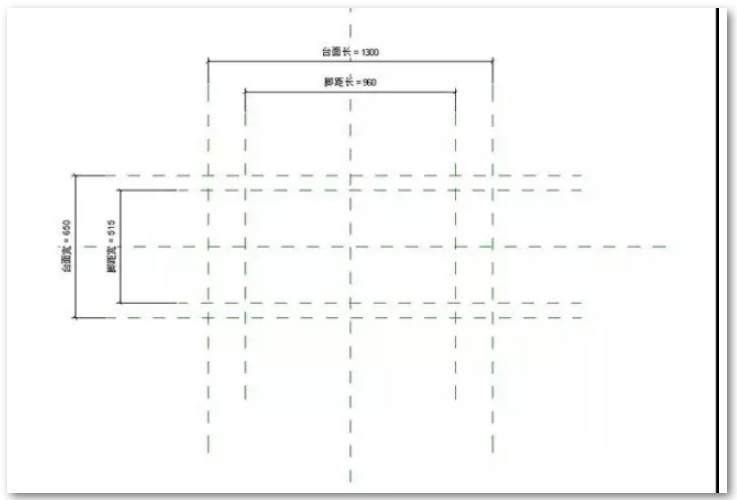

    打开公制模式,建立参照平面。这里主要是要建立台面和卓腿的长宽的参数。

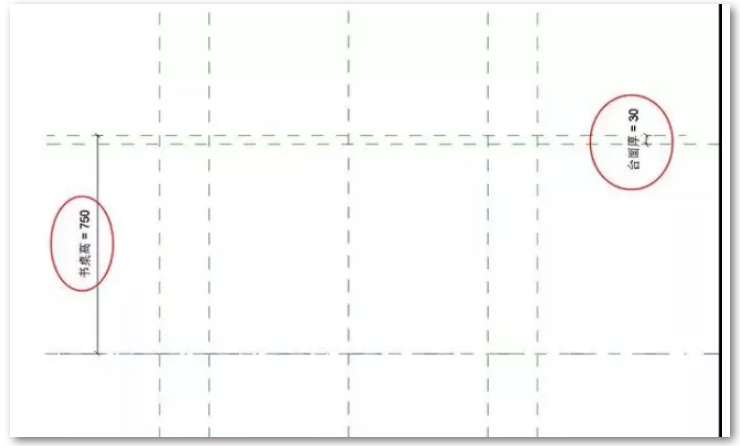

    进入立面,打开前立面,建立书桌高和台面厚两个尺寸。

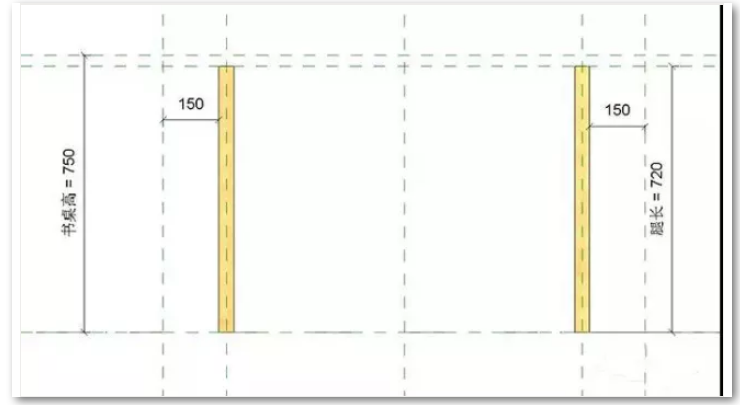

    利用拉伸工具建立4个卓腿,同时用对称工具与参照平面进行的固定,最后给腿添加长、宽的参数。


    把腿拉伸到台面下参照平面的下面并锁定,同时添加材料属性。

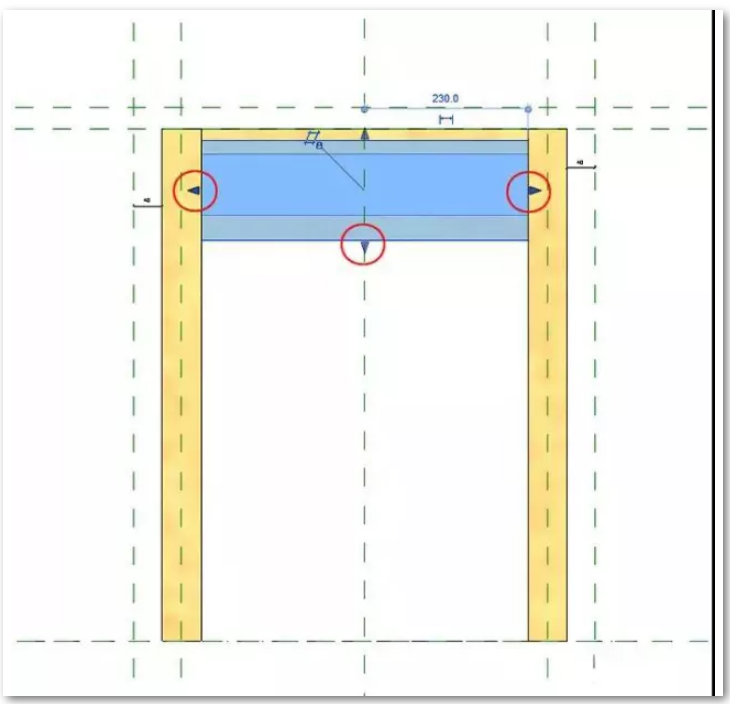

    使用拉伸工具侧面的横档。

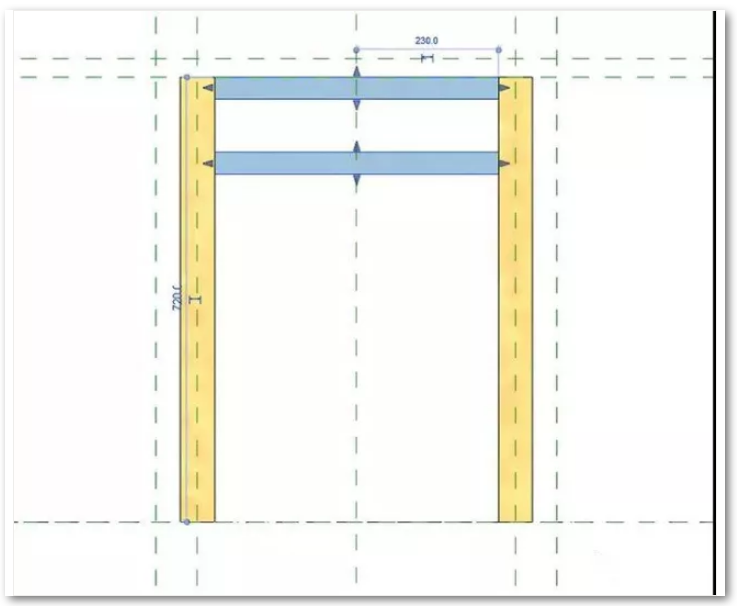

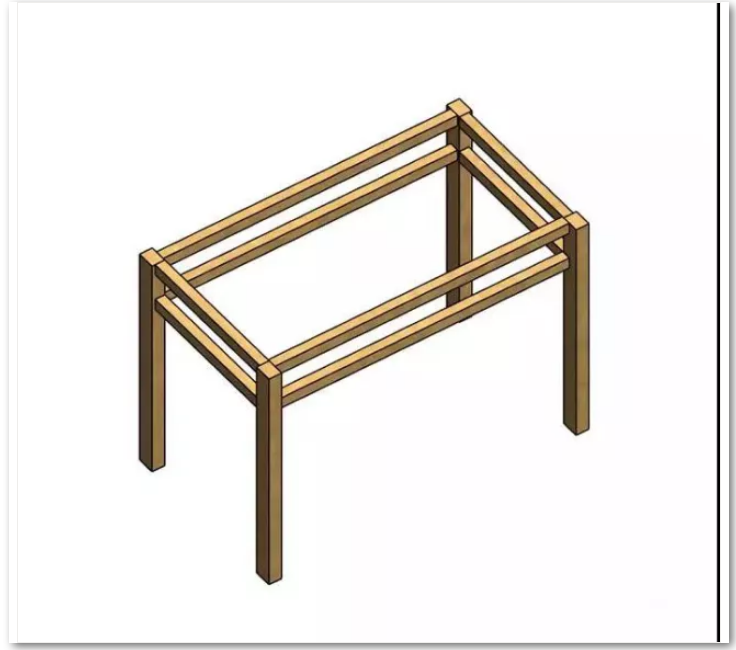

    进入平面,把横档拉伸一定的厚度并建立参数,然后锁住上下。完成后可以用镜像工具复制另外一条横档,重复前面的步骤,制作前后两条横档。最后分别给添加材料。注意,由于我不是做家具的,没有必要添加上榫卯,榫卯部分可以让家具厂做图纸深化,但是如果要添加上尺寸变化的榫卯参数的话,可以参照以前的方法,对家具有兴趣的朋友可以自己试试

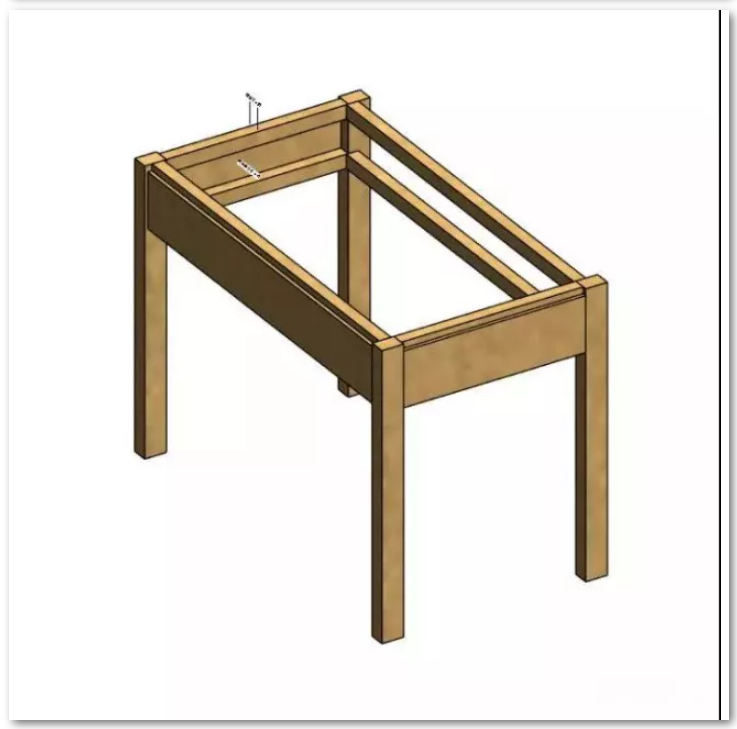

    接着我们给左、右、后三个面添加上面板并给其添加上参数和材质,注意我这个结构是最好上台面板的,也就是说等左、右、后三个面板固定好后再上台面板。我这里的设计思路的左右后三个面板的高度尺寸与抽屉面板高度一致并可以根据需要变化其长度、高度尺寸。所以做面板时必须考虑面板厚度尺寸、面板高度尺寸、面板留缝尺寸。基于这些要素的满足,我采取了面板与横档的最下面和两侧锁定。

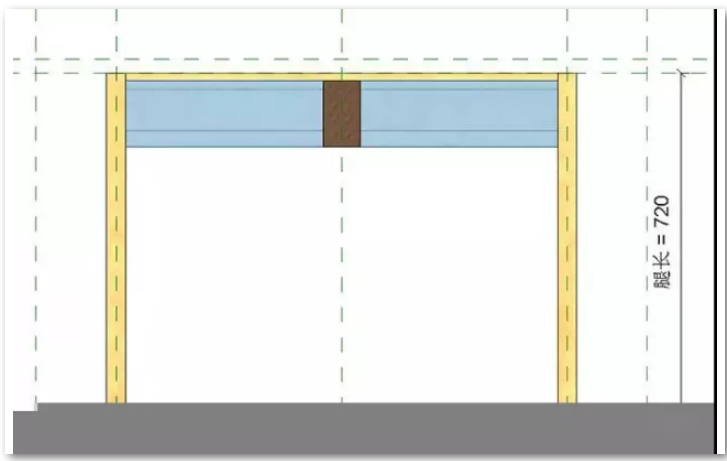

    进入前视图,按照前面的方法,建立抽屉板的长度、高度、厚度的参数,由于我从强度和酒店的使用考虑,采取了两边抽屉和中间固定加装饰板的设计方式,如果一般用的话,也可以设计成三个抽屉,调整一下参数即可。

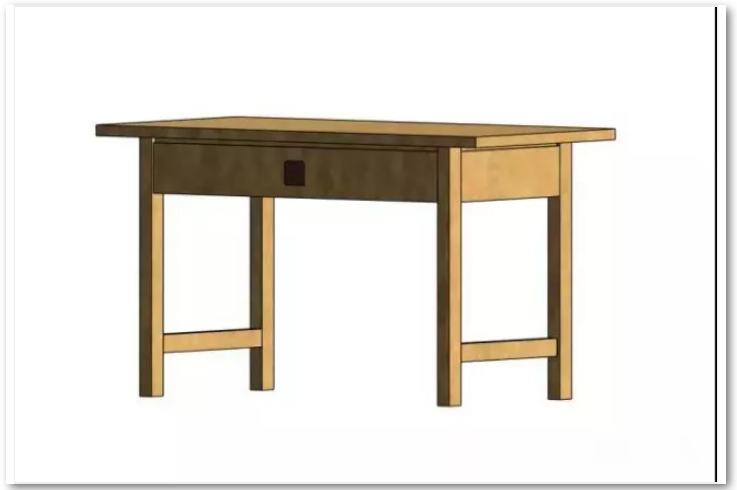

    添加左右两侧下面的横档,也可以在后下面也增加一根,这里我觉得酒店的家具越简单越好。当然在和家具厂对接时应提醒强度处理。最后添加上台面板。台面要满足长、宽、厚和前后左右挑出卓腿的距离。完成图如下:

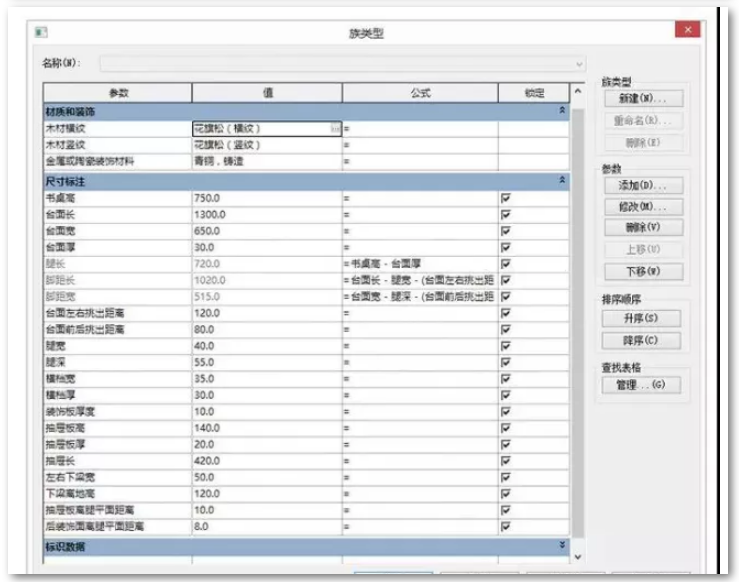

    .下面是请参考这万能汉风书桌所有可变化的参数。
