钢筋图元在放置时需进行编号。编号允许相同的钢筋图元对于明细表和标记匹配。

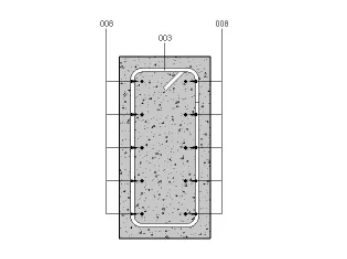

在指定的分区中，钢筋、钢筋网和钢筋接头编号与具有相同类型、尺寸、材质和形状的钢筋匹配。以下剖面视图中的标记显示了此编号匹配关系。
钢筋图元的编号可能显示在“属性”选项板的“标识数据”下。请注意，钢筋、钢筋网片和钢筋接头将在项目中保持单独的编号序列。

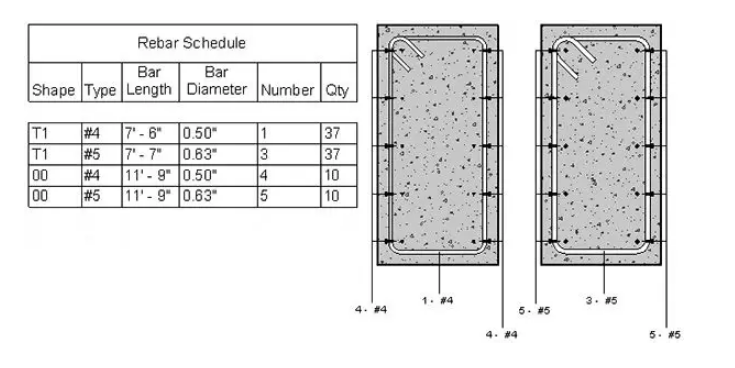

您可以计划、计数和标记钢筋数。
注：您可以从项目中删除钢筋图元，钢筋编号将被保留，除非使用“钢筋编号”对话框中的“删除间隙”工具明确更改。
关于钢筋分区
钢筋标识的分区根据建筑的设计方式或构建方式具有较多组织目的。
钢筋现场的设计、排序、制造和最终放置位置都对承包商的分区需求产生影响。这些因素包括但不限于：
构造序列和阶段化
主体图元类型（例如混凝土柱、梁或楼板）
预制制造需求
在主体中的位置（如在楼板的顶部和底部，或在墙的内部和外部）
模型中的位置

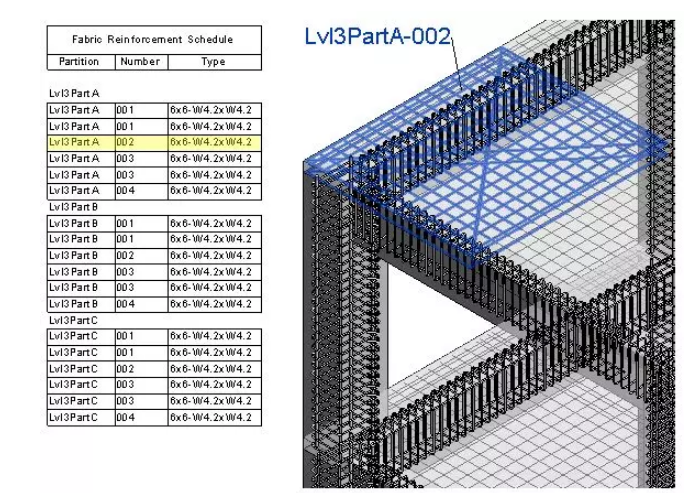

下图展示了基本模型中9个分区的视觉演示，每个层中都有3个特定的分区。指定为特定分区的钢筋会显示相似的颜色。钢筋可以分区，因此可根据需要的时间和地点进行分组。
模型中的任何钢筋、钢筋集或钢筋网片实例只能指定给一个分区。这样就能使分区中的编号序列和编号与明细表和标记匹配。
如何将分区指定到钢筋图元
指定钢筋实例的分区实例属性。
1.选择一个或多个要与分区关联的钢筋图元。
2.在“属性”选项板的“构造”下，输入隔墙名称或从“隔墙”下拉列表中选择之前定义的名称。请注意，如果分区尚未创建或指定给项目，那么该字段将为空。
钢筋或钢筋网片将指定给分区。
3.如果需要，调整编号来排序“钢筋编号”对话框。
