明细表是Revit软件的重要组成部分。通过定制明细表，我们可以从我们所创建的Revit模型（建筑信息模型）中获取我们项目应用中所需要的各类项目信息，应用表格的形式直观的表达。我们在实际项目中经常会用到来设置各种要求的明细表，下面我来列举一些实例运用过滤器的技巧。

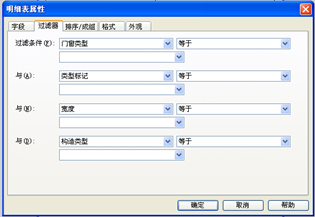

在“明细表属性”对话框的“过滤器”选项卡上，创建限制明细表中数据显示的过滤器。最多可以创建四个过滤器，且所有过滤器都必须满足数据显示的条件。

可以使用明细表字段的许多类型来创建过滤器。这些类型包括文字、编号、整数、长度、面积、体积、是/否、楼层和关键字明细表参数。

以下明细表字段不支持过滤：

(1)族

(2)类型

(3) 族和类型

(4)面积类型（在面积明细表中）

(5)从房间、到房间（在门明细表中）

(6)材质参数

可基于项目中的字段创建过滤器。要基于不在明细表中显示的字段创建过滤器，则需要将该字段添加到“明细表字段”列表中，然后在“格式”选项卡上将其隐藏。

如何使用过滤器的一个示例是：在门明细表中要按楼层进行过滤。在“过滤器”选项卡中，可以选择“标高”作为过滤参数，并将其值设置为“标高 3”。只有位于 3 层上的门才显示在明细表中。

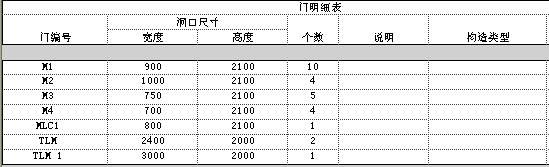

另一个示例是当我们在统计数据比较多，要区分两种类型时。可以使用添加参数字段的方法，下面简单演示。如果下面的表格要区分出两个表格，一个普通门、一个特殊门表格。如何做呢？

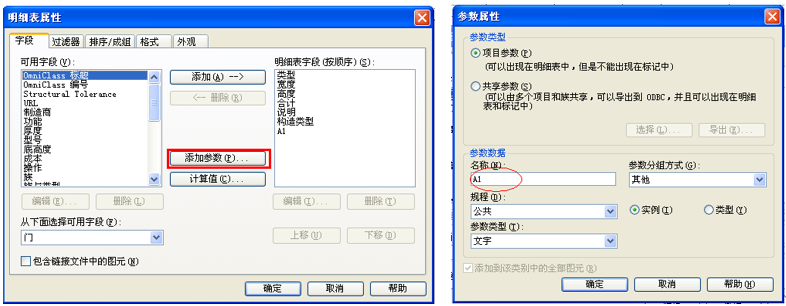

首先添加一个参数字段。打开明细表实例属性对话框,点击字段命令。出现明细表属性对话框。

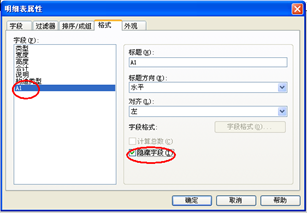

点击添加参数,输入名称，确定。明细表将多出一列新建的A1列，若不需要显示在明细表中可以打开格式面板，选择参数字段，勾选隐藏字段选项。

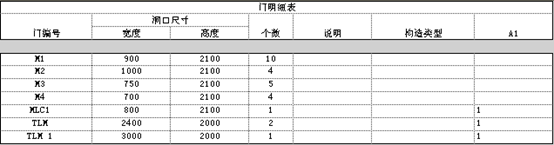

选择特殊门的一行在A1列下输入数字1，如下面所示。

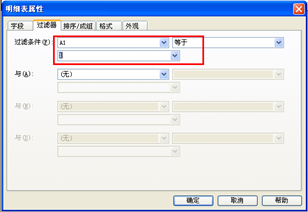

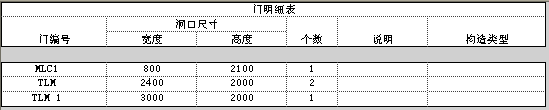

使用过滤器面板中过滤条件为A1—等于—1确定，则只显示特殊门。反之同理。
