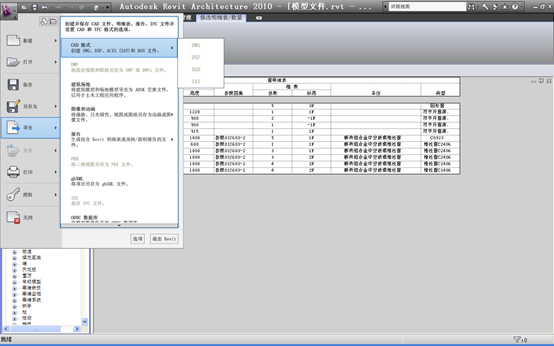

问题：有时需要将Revit中生成的各种明细表导入到CAD中使用，但是在明细表视图中并没有导出成DWG格式的选项如（图-1）所示，应该如何操作才能导出成CAD可识别文件呢？
图-1

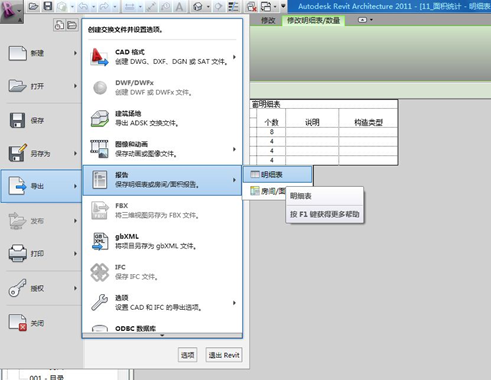

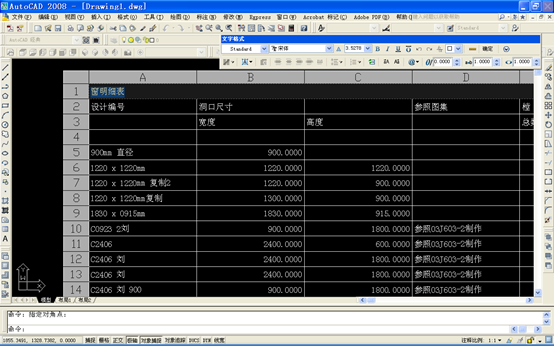

(1)方法一：将明细表通过导出为报表选项导出成纯文本文件如（图-2）所示，将其复制到EXCEL中，然后复制EXCEL中的数据，通过在CAD中进行选择性粘贴并选择粘贴为AutoCAD图元如（图-3）所示，通过以上步骤即可生成如（图-4）所示的在CAD中可以编辑的明细表了。
图-2
图-3
图-4
(2)方法二：将明细表拖进图纸中，将图纸导出为DWG格式文件，此时可进入CAD的图纸空间中找到已经导出的明细表，如果希望将其放至模型空间可以在04或以下的CAD版本中用EXPRESS工具条的改变空间CHSPACE命令，或高版本CAD中的修改——更改空间命令来将图纸空间中的图形导入模型空间中。
