族的可见性决定在哪个视图中显示族，以及该族在视图中的显示效果。

通常情况下，如果使用族创建图元，该图元的几何图形将发生变化，具体取决于当前视图。在平面视图中，可能希望查看图元的二维表示。而在三维视图或立面视图中，则可能希望查看图元的三维表示的全部细节。可以灵活地显示详细程度不同的几何图形。

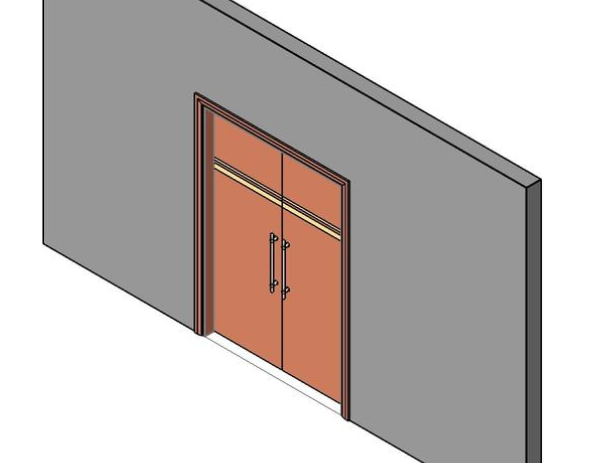

例如，可以创建门框并用线表示该门框。或者拉伸该门框，以三维方式表示该门框。

详细程度决定不同详细程度上的图元可见性。

例如，可以创建一个带有某种装饰的门。然后，可以决定此装饰仅以某个详细程度显示。

可以使用视图控制栏上的“详细程度”选项控制项目视图中的详细程度。可以在创建族中的二维和三维几何图形之前或之后设置其可见性和详细程度。

族可以是可剖切的或不可剖切的。如果族是可剖切的，则当平面视图剖切面与所有类型视图中的此族相交时，此族显示为截面。如果此族是不可剖切的，则不管是否与剖切面相交，此族将显示为投影。

可以在“对象样式”对话框（单击“管理”选项卡 “设置”面板 （对象样式））中确定族类别是否可剖切。如果“线宽”下的“截面”列处于禁用状态，则该类别是不可剖切的。
