在“族编辑器”中处理族时，可以将不同的族几何图形部分指定给族类别中的子类别。
子类别用于控制指定给它的几何图形的线宽、线颜色、线型图案和材质，而与族类别设置无关。 如果将族几何图形的不同部分指定给不同的子类别，可以用不同的线宽、线颜色、线型图案和材质来显示这些部分。

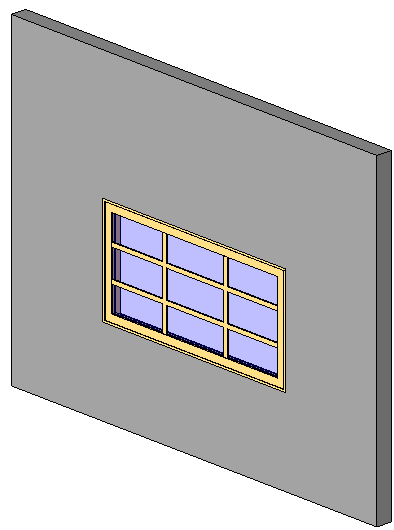

窗族示例
例如，在窗族中，可以将框架、窗扇和竖梃指定给一个子类别，而将玻璃指定给另一个子类别。 然后可将不同的材质（木质和玻璃）指定给各个子类别，以达到如下效果。

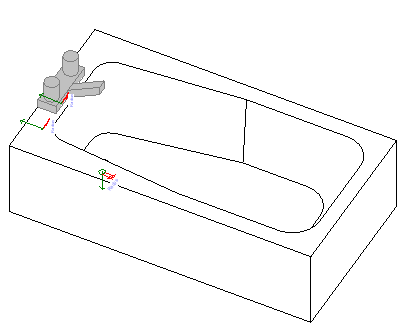

浴盆族示例
例如，在浴盆族中，可以将水龙头指定给一个子类别，而将浴盆指定给另一个子类别。 然后可将不同的材质指定给各个子类别，以达到如下效果。
如果尚未创建子类别或族在默认情况下不包含这些子类别，可以随时进行创建。
将族几何图形指定给子类别
在族编辑器中，选择要指定给子类别的族几何图形。
在“属性”选项板中，请在“标识数据”下为“子类别”选择子类别。
单击“应用”。
