    今天我们会分享“BIM”建模一些操作方法，也就是Revit软件的使用方法。今天分享建筑模块中的“天花板”的绘制方式。

    “天花板”在现在的建筑当中，有天-天花；有地-地面；有墙-墙面；六面围合，形成一个空间，可以居住。

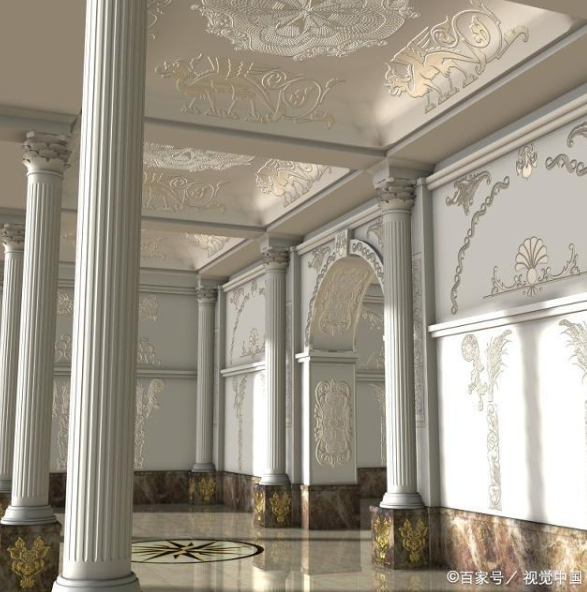

    天花板是居住空间的室内顶面，现在的室内顶面装饰材料越来越丰富，各种形式的吊顶（石膏板、矿棉板、PVC、铝扣板及软性天花）。而且装饰造型越来越丰富。

    天花板在REVIT软件中是一个系统族，绘制分为两种：自动创建天花板和绘制天花板。两种绘制方式针对项目特例，自行选择。根据需要的内容不同，采取不同的绘制方式即可。

    Step1打开“项目浏览器”→选择“楼层平面”展开→选择“标高1”（天花的标高应该在同一楼层进行绘制）楼层平面视图。

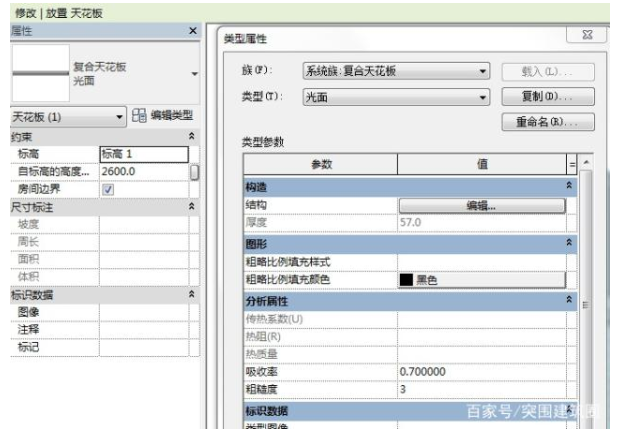

    Step2打开“建筑选项卡”中的“构建”面板中的“天花板”，单击选中“天花板”→查看属性面板中的天花板的设置，单击“编辑类型”，弹出屋顶的“类型属性”对话框。如下图：

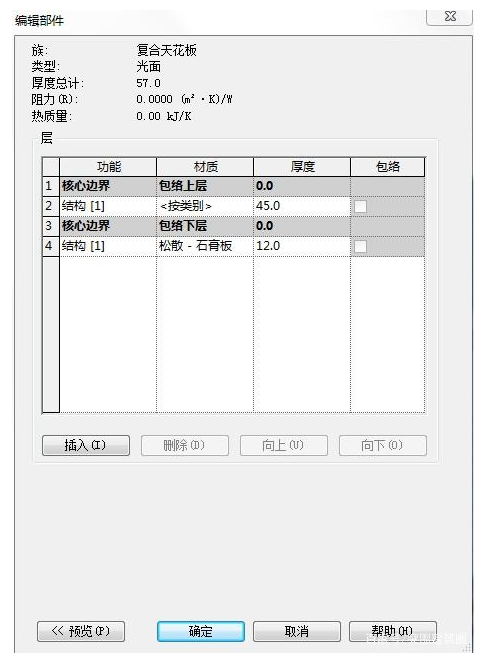

    Step3单击类型属性对话框中的构造-结构中的“编辑”按钮，针对天花板进行构造编辑，如下图，同板（类似，按照设置要进行设置）的绘制方式一致。编辑完成后，单击确定保存。

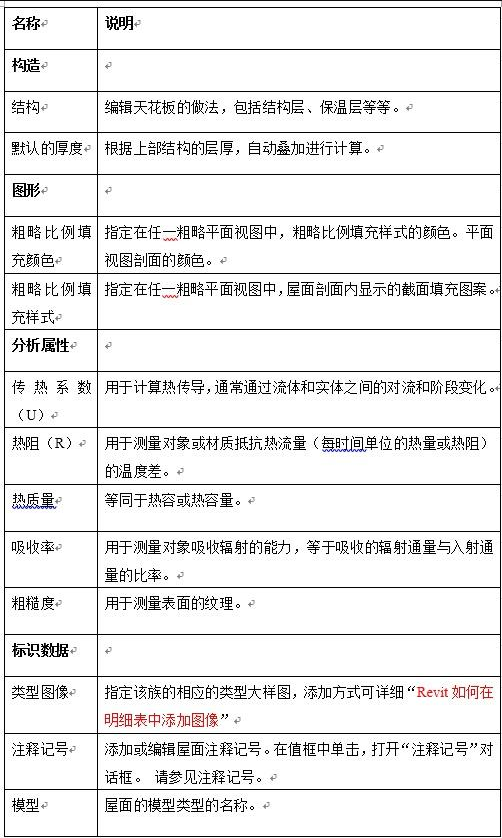

    Step4根据要求设置“天花板”的类型属性参数，如下表：

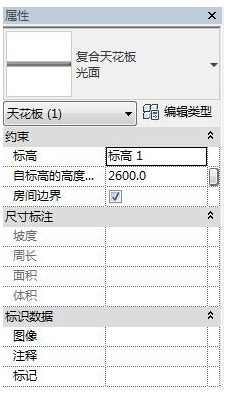

    Step5完成“天花板”的类型属性编辑后，进行基本属性的编辑：具体详见下图：

    注：

    1、设置完成标高为天花板的相应标高；

    2、房间边界勾选了，系统在计算房间的面积的时候会自动以该构件作为房间的边界。不勾选的时候则不会以该构件作为房间的边界。

    3、“阶段化”内容后续再做专题讲解。

    Step6设置完成天花板的属性编辑后，进行天花板的绘制，根据天花绘制方式，先选择自动创建天花板的绘制方式进行。

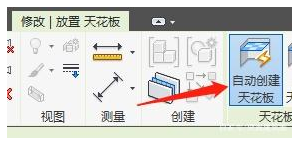

    选择“修改/放置天花板”面板下的“自动创建天花板”绘制规则。如下图：

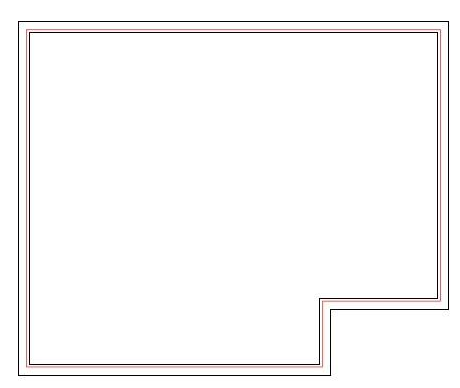

    然后单击墙体围合的房间空间即可进行创建，如下图：

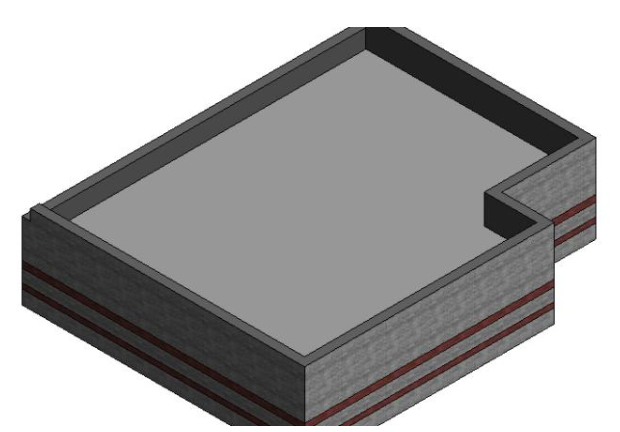

    单击即可完成，由于视图范围设置的关系，在平面视图中无法查看吊顶系统。故切换至“三维”视图，将屋盖进行隐藏即可查看如下：

    绘制完成后，如果需要修改，那么就可以选择另外一种绘制方式进行修改。

    以上就是天花板的绘制方式。
