使用Revit建族文件时，如果使用放样创建构件，在阵列的时候有时候会出现与路径脱离，不受控制的情况，不知道大家有没有遇到过，最近刚碰到这个问题。解决办法就是嵌套，最近发现嵌套真的是很好用，但是觉得速度会有影响。

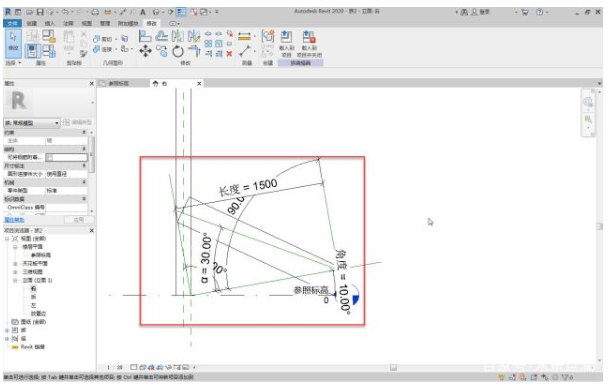

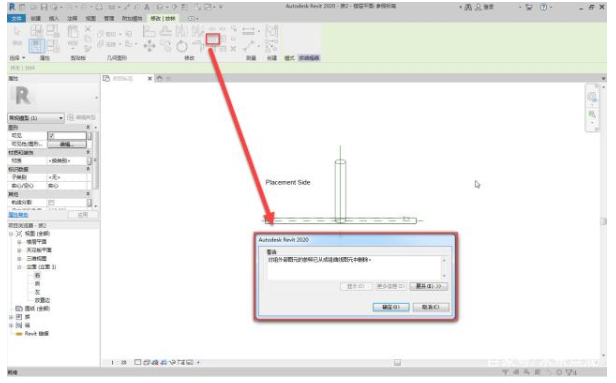

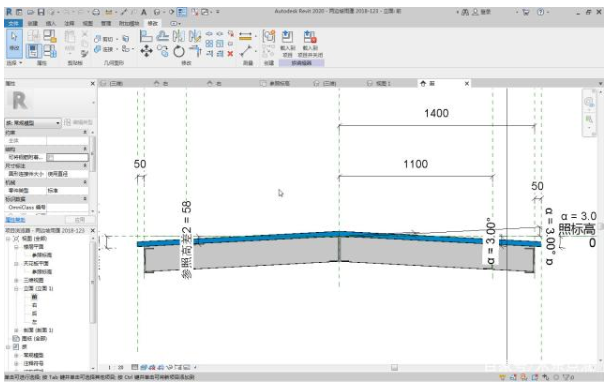

    下面是以参照线为放样路径的一个构件，阵列的时候会弹出警告框，当选择确定，阵列的构件就不会随着路径的改变而改变。

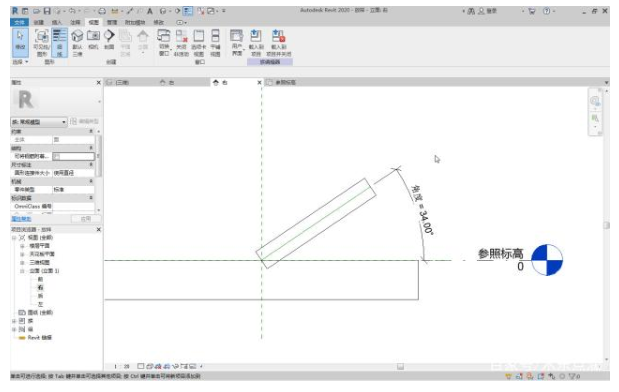

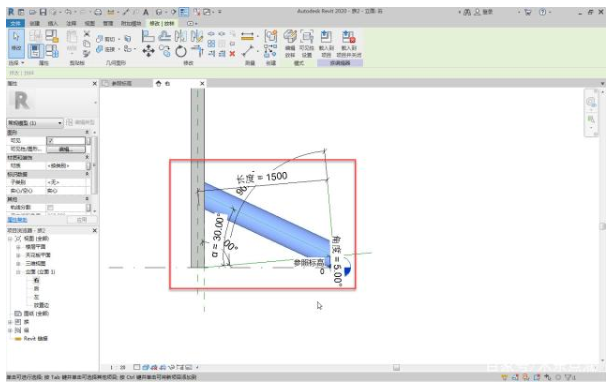

    1、新建一个基于面的公制常规模型族文件，在这个族文件中完成放样的构件：

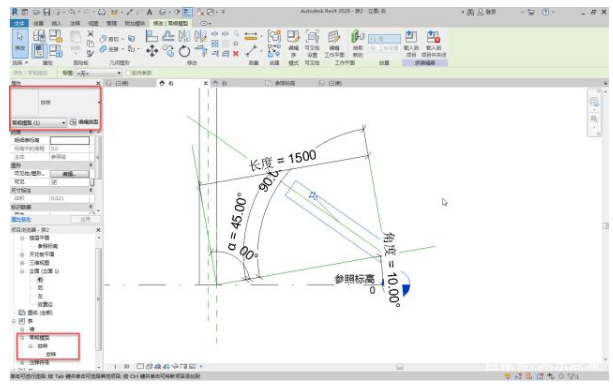

    2、载入到族文件中，放置在需要放置的平面上：

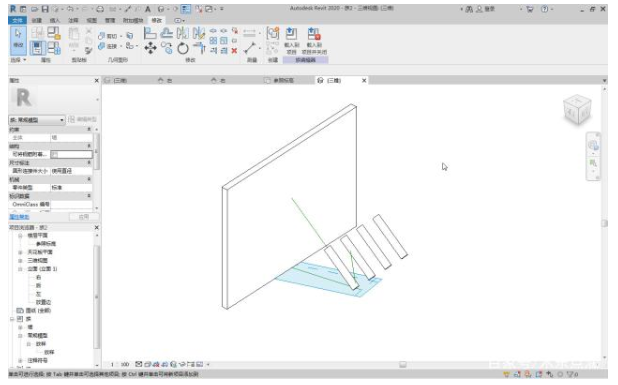

    3、在平面阵列，放样族可以随着改变，并且不会报错：

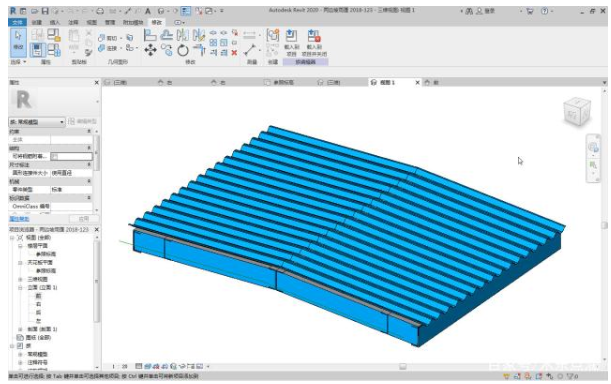

    这个是在做彩钢板雨篷族文件时碰到的问题，需要阵列彩钢板，本想直接在族里面控制，发现不行，只好用嵌套。

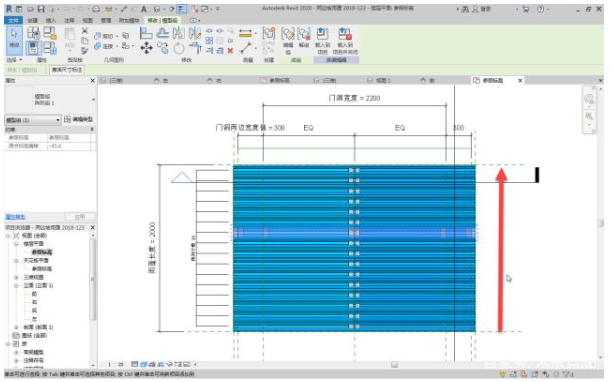

    而且在族文件中想要控制阵列个数，最好是一个方向进行阵列：
