CAD工程绘图和解释

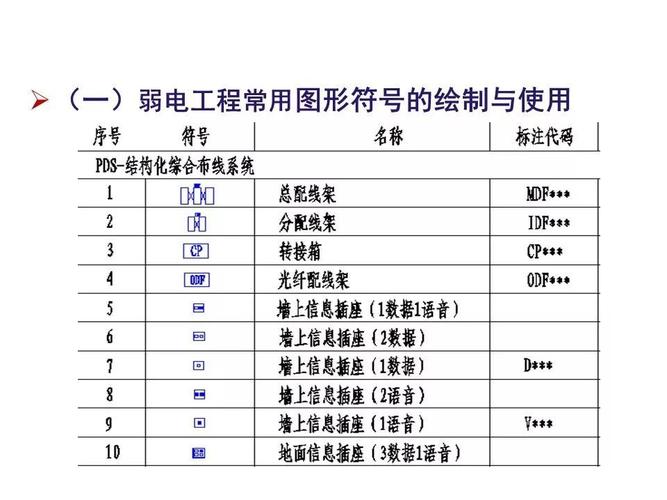

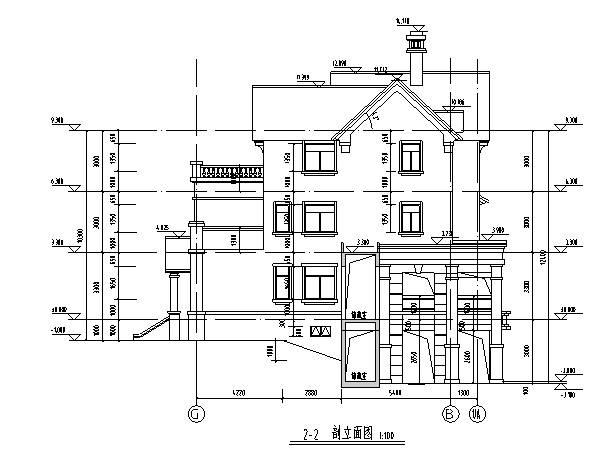

CAD工程绘图和解释CAD(计算机辅助设计)是一种广泛应用于工程领域的技术。CAD工程绘图和解释是使用CAD软件进行工程设计和图纸绘制,并通过解释图纸上的各种元素来传达设计意图和技术要求的过程。CAD工程绘图的主要目的是为了将设计师的概念转化为可视化的图像,使得其他人员可以理解和执行设计。通过CAD软件,设计师可以使用各种工具和功能来创建复杂的图纸,并且可以对其进行修改、编辑和调整。CAD软件还提供了丰富的库存元素,如线条、形状、符号和标记,以便设计师可以轻松地绘制出准确的图纸。CAD工程绘图中的元素包括尺寸、符号、注释和标记等。尺寸是指图纸上物体的实际尺寸和比例,通过尺寸线、箭头和文字来表示。符号是指用于表示不同元素和功能的图形,如电气符号、机械符号等。注释是指对图纸上的特定区域或元素进行说明的文字或标签。标记是指用于标识和区分图纸上的不同元素的编号、名称或代码。CAD工程绘图的解释是通过阅读图纸上的各种元素来理解设计意图和技术要求。设计师在图纸上使用不同的尺寸、符号、注释和标记来传达不同的信息。例如,设计师可以使用尺寸来表示物体的长度、宽度和高度;使用符号来表示元素的类型和功能;使用注释来说明特定部分的细节和要求;使用标记来标识不同的元素。在CAD工程绘图中,准确性和清晰度非常重要。设计师必须确保图纸上的每个元素都能够清晰、明确地传达设计意图和技术要求。同时,设计师还需要遵守一些规范和标准,如ISO、ANSI等,以确保图纸的一致性和可读性。总而言之,CAD工程绘图和解释是一项关键的工程设计和沟通技术。通过使用CAD软件和各种元素,设计师可以创建出准确、清晰的图纸,并通过解释图纸上的元素来传达设计意图和技术要求。这项技术在各个工程领域中都起着重要作用,为工程项目的顺利实施提供了强有力的支持。

CAD工程绘图和解释
