在将几何图形添加到构件族时，需要将几何图形约束到之前创建的参数化框架。

为获得最佳结果，应将几何图形草图约束到驱动参数化关系的参照平面。

在创建过程中约束某个几何图形的草图

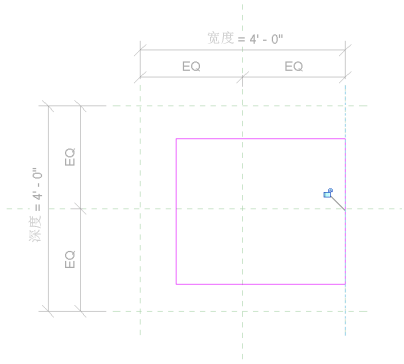

1. 使用“对齐”工具并选择特定参照平面和绘制线，来建立限制条件。

2. 当显示锁定符号时，单击以锁定该约束。

重要： 调整参数时，族中几何图形之间的约束可能发生无法预料的变化。若要使族可靠，请确保将几何图形约束到标高、参照平面或参照线。以下是创建灵活参数化族的最佳做法：

1. 规划和布局族所需的参照平面和参照线。

2. 在平面和线之间正确设置已添加标签的尺寸标注。

3. 测试并验证尺寸标注发生更改时，平面和线也能正确调整。

4. 放置族几何图形并将其约束到平面和线的灵活骨架。

如果约束添加了标签，那么由约束创建的参数能使几何图形随参数的更改作出调整。
