默认情况下，自动绘制尺寸标注是关闭的。如果族中至少存在一个带标签的尺寸标注，自动绘制尺寸才会显示出来。

请注意，在下图中，几何图形上添加了一个尺寸标注，但该尺寸标注没有标签。

自动绘制尺寸标注不可见。

打开自动绘制尺寸标注的可见性，请执行以下操作：

1. 在草图模式中，单击“视图”选项卡“图形”面板（“可见性和外观”），或者键入 VG。

2. 在“可见性/图形替换”对话框的“注释类别”选项卡上，展开“尺寸标注”类别，选择“尺寸标注”，然后选择“自动绘制尺寸标注”。

3. 单击“OK”。

4. 放置尺寸标注并为其添加标签。

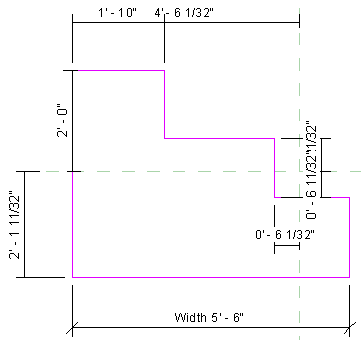

   此时显示自动绘制尺寸标注。



Revit 现在知道此几何图形的各条线相对于参照平面或其他绘制线的位置。

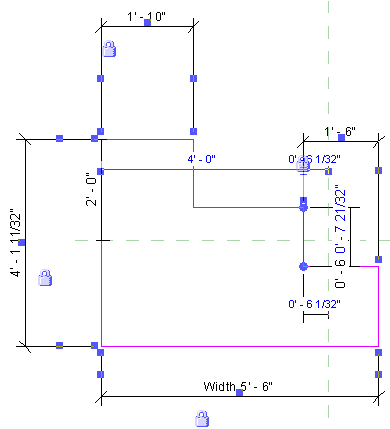

添加锁定的尺寸标注时，它们会替换自动绘制尺寸标注，如图所示。
