本文将为您详细介绍如何在CAD2023中绘制虚线。虚线是绘图过程中常用的一种线型，常用于表示隐藏部分或构件之间的关系。在CAD2023中，我们可以使用几种方法来绘制虚线，包括使用虚线样式、修改线型参数以及使用虚线命令等。下面将逐一介绍这些方法。
方法一：使用虚线样式
CAD2023提供了多种预设的虚线样式，您可以直接使用这些样式来绘制虚线。以下是具体操作步骤：
- 打开CAD2023软件并创建一个新的绘图文件。
- 选择“线型”工具栏中的“虚线样式”按钮，或者通过命令行输入“LTSCALE”命令。

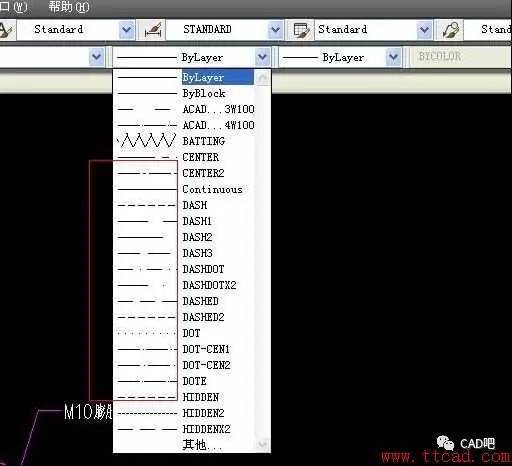

- 在弹出的对话框中，选择一个合适的虚线样式。CAD2023提供了多种不同的虚线样式，例如“ISO”、“DASHDOT”等，您可以根据需要选择。
- 确定选择的虚线样式后，点击“确定”按钮，即可开始绘制虚线。
- 在绘图界面上选择一个起点，然后再选择一个终点，绘制一条直线。CAD2023会自动将该直线绘制为选定的虚线样式。
方法二：修改线型参数
除了使用预设的虚线样式外，您还可以修改线型参数来自定义虚线样式。以下是具体操作步骤：
- 打开CAD2023软件并创建一个新的绘图文件。
- 选择“格式”菜单中的“线型”选项，或者通过命令行输入“LTYPE”命令。
- 在弹出的线型管理器对话框中，选择一个已有的线型，或者点击“新建”按钮创建一个新的线型。
- 在线型编辑器中，可以通过添加、删除线段以及修改线段的长度和间隔等参数来自定义虚线样式。
- 完成自定义虚线样式后，点击“应用”按钮，并将该线型设为当前线型。
- 在绘图界面上选择一个起点，然后再选择一个终点，绘制一条直线。CAD2023会自动将该直线绘制为自定义的虚线样式。
方法三：使用虚线命令
除了以上两种方法外，CAD2023还提供了虚线命令，通过输入命令的方式绘制虚线。以下是具体操作步骤：
- 打开CAD2023软件并创建一个新的绘图文件。
- 通过命令行输入“XLINE”命令，或者选择“绘图”菜单中的“构造工具”选项，再选择“无限直线”命令。
- 在绘图界面上选择一个起点，然后再选择一个终点，绘制一条无限直线。
- 通过命令行输入“LTSCALE”命令，或者选择“格式”菜单中的“线型比例”选项，设置虚线的比例。
- 通过命令行输入“DLINE”命令，或者选择“绘图”菜单中的“构造工具”选项，再选择“虚线”命令。
- 在绘图界面上选择一个起点，然后再选择一个终点，绘制一条虚线。CAD2023会根据设置的虚线比例将该直线绘制为虚线。
通过以上三种方法，您可以轻松地在CAD2023中绘制虚线。根据实际需求，您可以选择使用预设的虚线样式，也可以通过修改线型参数或使用虚线命令来自定义虚线样式。希望本文对您有所帮助，祝您绘图愉快！
