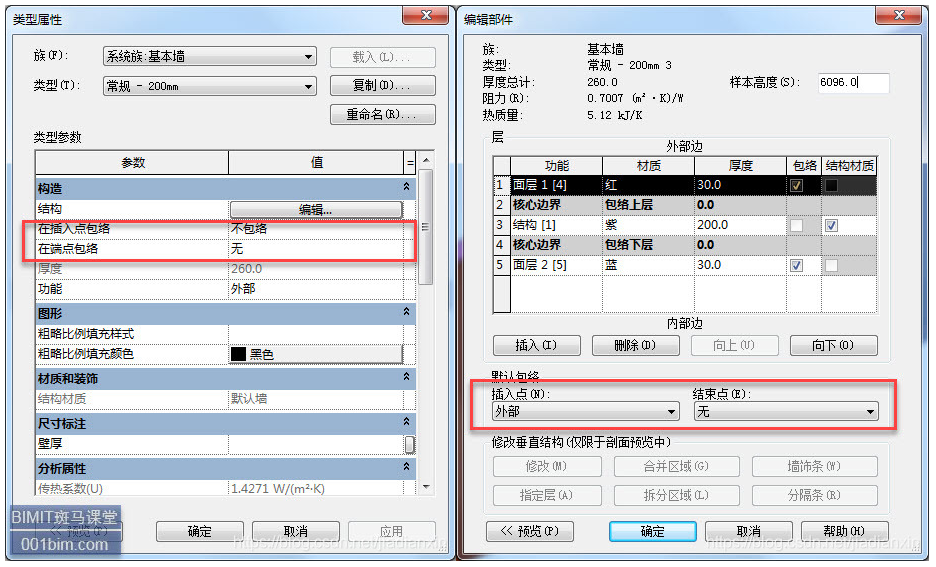

在墙体的参数类型中，有一些参数是关于“包络”的，那么什么是“包络”，如何使用这个命令呢？

    图

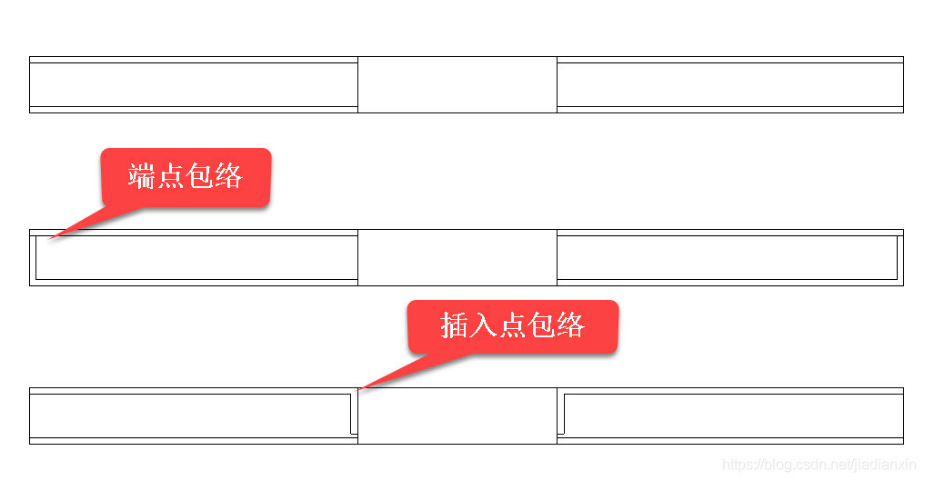

    1、“插入点包络”和“端点包络”的区别：“插入点”设置的是有门窗的位置，“端点”是墙的两端的结束位置。

    图3、插入点包络和端点包络

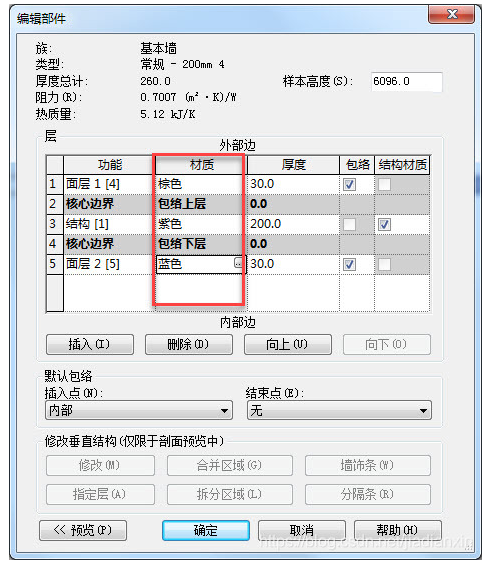

    2、为了方便从三维上观察区别，这里对不同的材料层设置了材质

    标题设置Revit的建筑面层材质

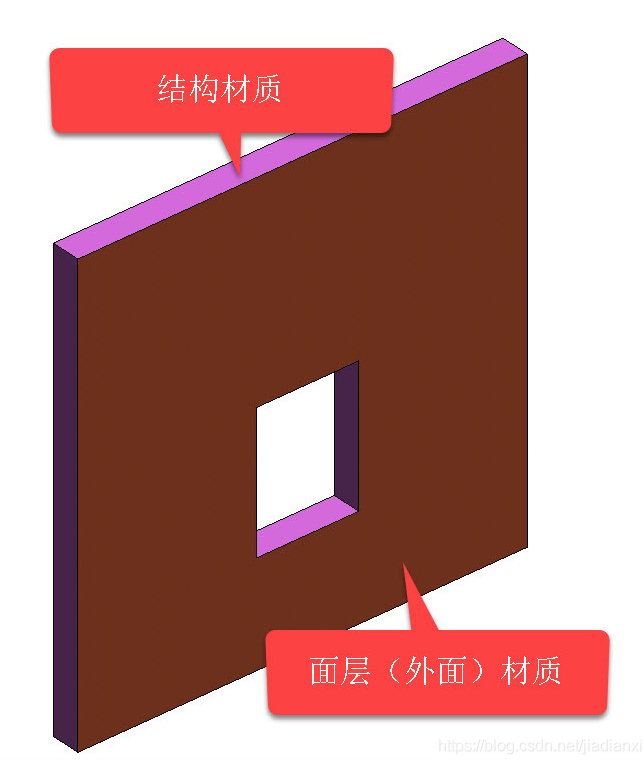

    3、如果没有包络，墙体的端面显示的是结构材质

    Revit端面的材质是结构材质控制的

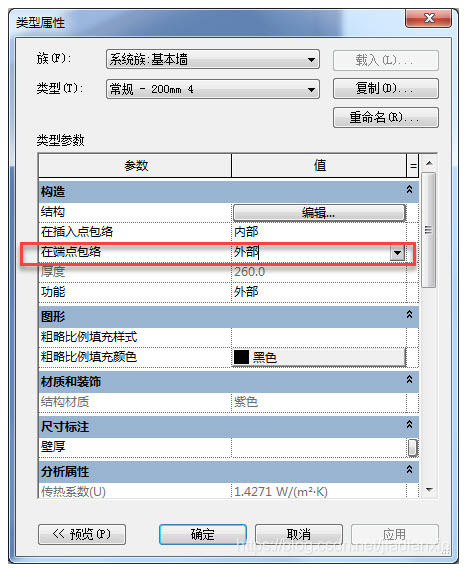

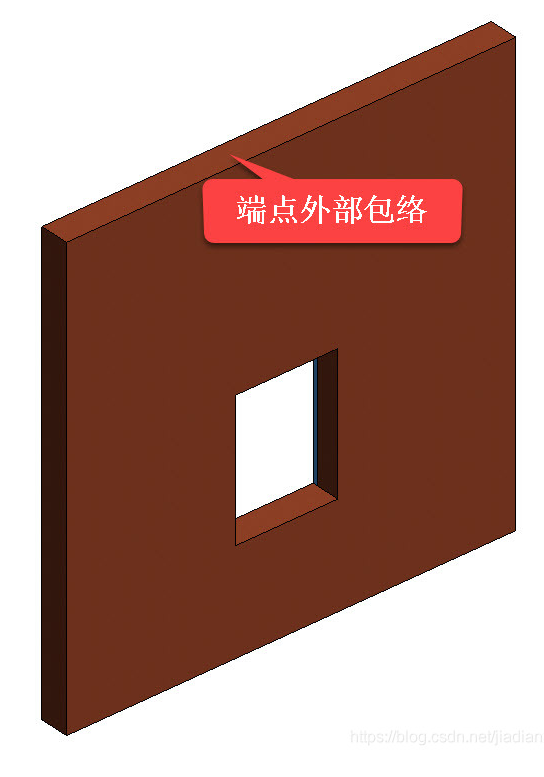

    4、如果设置了端面包络，材质会将墙的端部包住
