一、踢面数和楼梯高度的关系！

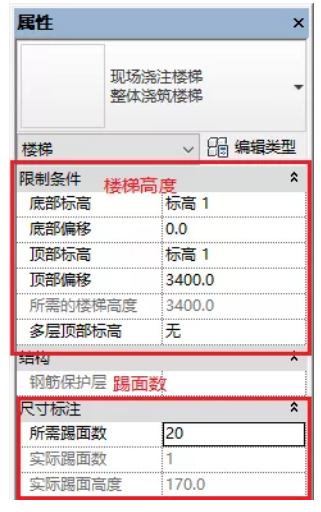

楼梯高度=踢面数×踢面实际高度
其中楼梯高度和踢面数是需要我们设定的
踢面实际高度为计算生成值，不用设置，可便于我们检查楼梯是否符合不同功能建筑对应的楼梯规范要求。绘制楼梯之前，需要提前计算好楼梯高度和踢面数。
二、踢面数如何计算！

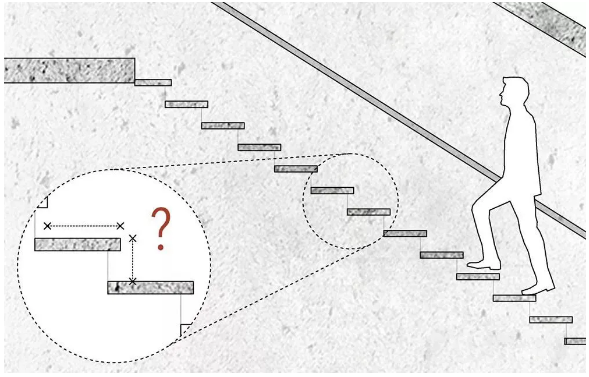

如何计算楼梯？
这个问题非常基础，但是了解基本的计算原则也很必要，这样能够简化平时的设计过程。
毕竟Revit不仅仅只是建模软件，
它是一款设计软件，我们用它来进行设计就要懂得怎么运用它，同时还要密切结合建筑设计常识。
01、了解楼梯设计规范
从设计的角度看待这个问题。首要就是根据建筑的功能判断楼梯的设计规范。可以查阅《民用建筑设计统一标准》，或查阅不同功能建筑对应的设计规范，一定要找到规范依据。

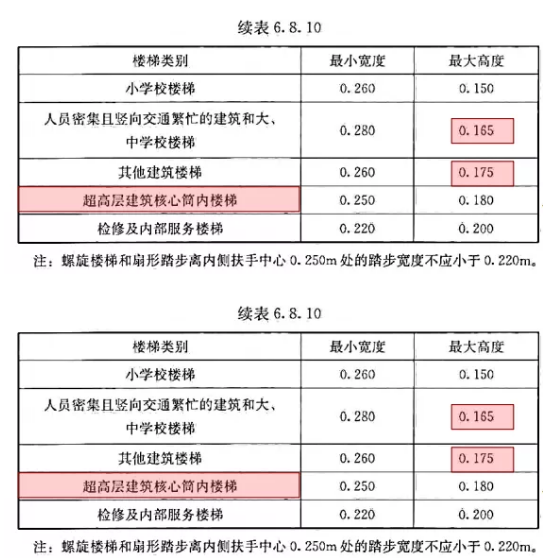

2019版《民用建筑设计统一标准》中，新增加了宿舍楼梯、老年人建筑楼梯类型
值得注意的是表中的“其他建筑楼梯”一般指非人员密集、非交通繁忙楼梯。
表中人员密集且竖向交通繁忙的建筑主要指电影院、剧场、音乐厅、体育馆、商场、医院、旅馆、交通客运站、博物馆、展览建筑、公共图书馆、游乐园（场）这类建筑场所。
02、以本小型公建商铺楼梯为例
本项目1F到2F楼层高度4.5米。

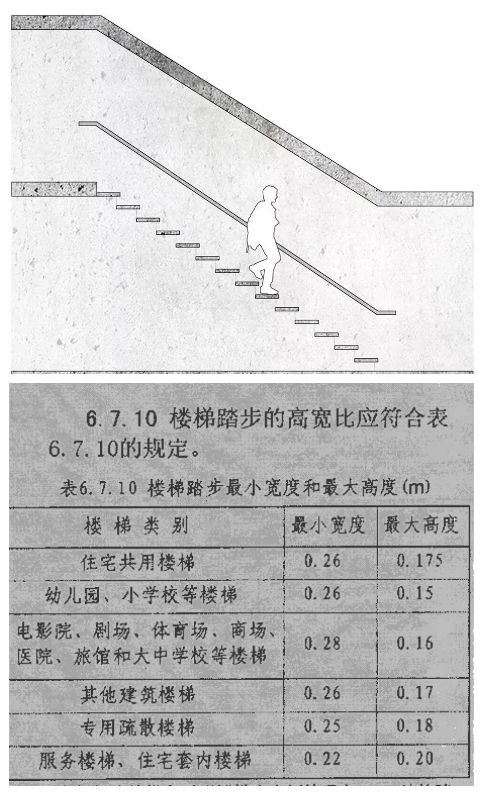

旧版《民用建筑设计通则》（已废止）
step1/计算所需踏步数量。
因项目设计时使用的是旧版《民用建筑设计通则》，由上表旧规范可知，商场楼梯踏步最大高度不能超过160mm，层高4米5除以每个踏步的高度，最后结果四舍五入：
4500mm/160mm=28.125=29级。
step2/计算每个踏步的高度。
将建筑层高4米5除以刚才计算得出的踏步数量：
4500mm/29级=155.17mm，就是每个踏步的所需高度。
但是因为该楼梯为商铺内部自用楼梯，使用频率会相对较高，放缓踏步高度则使用舒适；并且心算神速的你会发现其实4.5米层高楼梯如果踏步数量为30步则刚好踏步高度为150mm整数，则更方便施工放线测量。
于是踏步数量我们也可以取30级（此为可选项，依工程具体情况而定，还需注意踏步高度取缓则梯段总长度变长，有时会影响疏散距离问题）
4500mm/30级=150mm
step3/确定踏步的宽度。
由上表规范可知，商场楼梯踏步最小宽度为280mm。
结论：楼梯将有30级踏步（含平台），踏面尺寸280mm，踏步高度为150mm。
这么分析下来，是不是容易多了！
加菜囖！

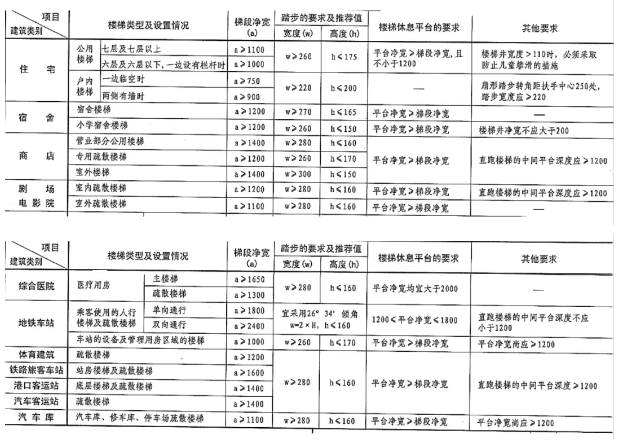

这里提供更多楼梯选择的规范依据可供参考
《楼梯、栏杆、栏板（一）》国标图集节选：

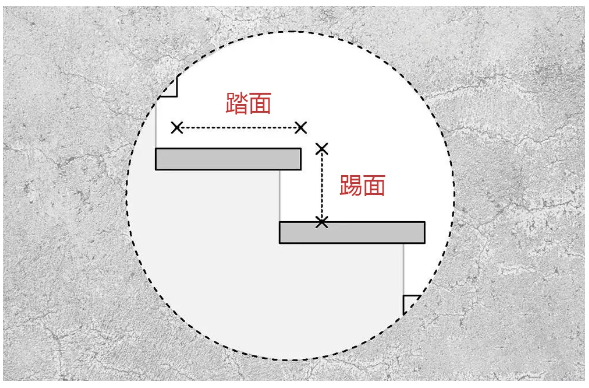

三、关于踢面和踏面！
楼梯的施工图设计
国内大多数施工图设计中，楼梯建筑和结构的平面尺寸是相同的，上下行踏步前缘线将错开两个饰面层的厚度，不在同一直线段上。
楼梯的建筑剖面图中，标高则标注在踏步的饰面层之上。
楼梯平面图的踏步尺寸
即为结构图的踏步尺寸，
平面图不体现面层。

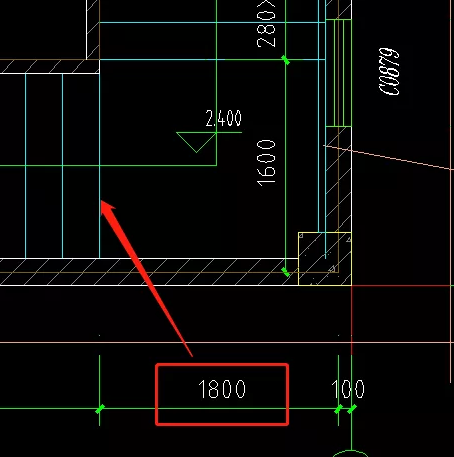

常见楼梯平面图标注无视饰面层，
楼梯平台的尺寸标注也是标注到踏步结构面：

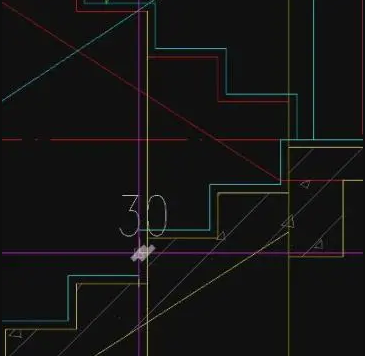

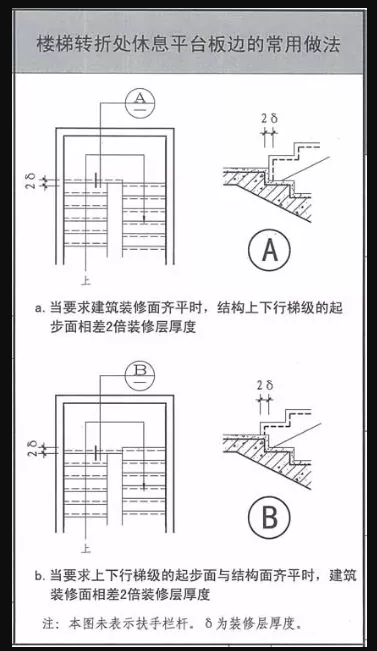

关于这点在《楼梯、栏杆、栏板（一）》国标图集中实有描述，通常剖面做法为下列B类做法；但通常我们建筑平面图又以A类平面所示表达（对齐美观）。导致据说有追求的施工单位会在做饰面前，要将已完成的结构进行敲凿整理，以保证符合建筑图的要求：
上图简单总结就是：
建筑做齐，结构就做不齐
结构做齐，建筑就做不齐……
无关对错，是一个行业制图习惯的问题，有人觉得楼梯平台两侧的外缘线踏步不在一条直线段上也没有什么，结构对齐了，建筑外饰面硬做上去，不齐的地方就不齐吧，齐齐不齐齐不齐……
Revit中的楼梯
1.在Revit中的楼梯构件，在勾选显示踢面和踏面之后，则真实反映实际施工的情况。平面视图中看到的踏步即为包含了饰面层后的踏步轮廓。这与国内的施工图表达有所不同。
2.Revit中系统默认所需踢面数=楼梯踢面数+平台。这与行业内的踏步：踢步=N：(N+1)的算法略有不同。Revit内的踢面数已自动包含平台数计算在内，设置时无需扣减平台。

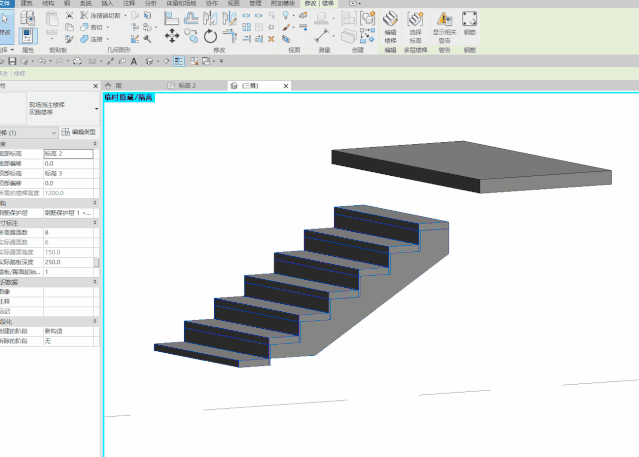

3.Revit楼梯默认是没有最后一个踢面的（其实是隐藏了最后一个踢面高度），只有设置踢面可见后才能发现。需要留意梯段属性内【以踢面结束】的用法：
勾选=最后一级默认为楼梯平台
不勾选=最后一级默认为楼梯梯段
所以，化繁为简，
只要按上文POINT2所述方法计算出踏步数，
有多少踏步数则输入多少踢面数就好了。
二、BISDC样板文件内的楼梯选择
暂时处理Revit楼梯踏面有用、踢面无用的情况
"有用"“无用”是相对国内的施工图表达来说的。依前文所述，Revit楼梯的踏面厚度是需要保留的，它影响楼梯图纸中的标高准确性；而踢面厚度的存在却影响平面建筑图的楼梯平台外边距离第一踏步的尺寸标注。
BISDC样板文件内提供的楼梯将"踢面"取消显示，正是这个缘由。
如果在楼梯剖面图中又希望看到踢面的表达，则可以根据需要手动去将踢面勾选显示。

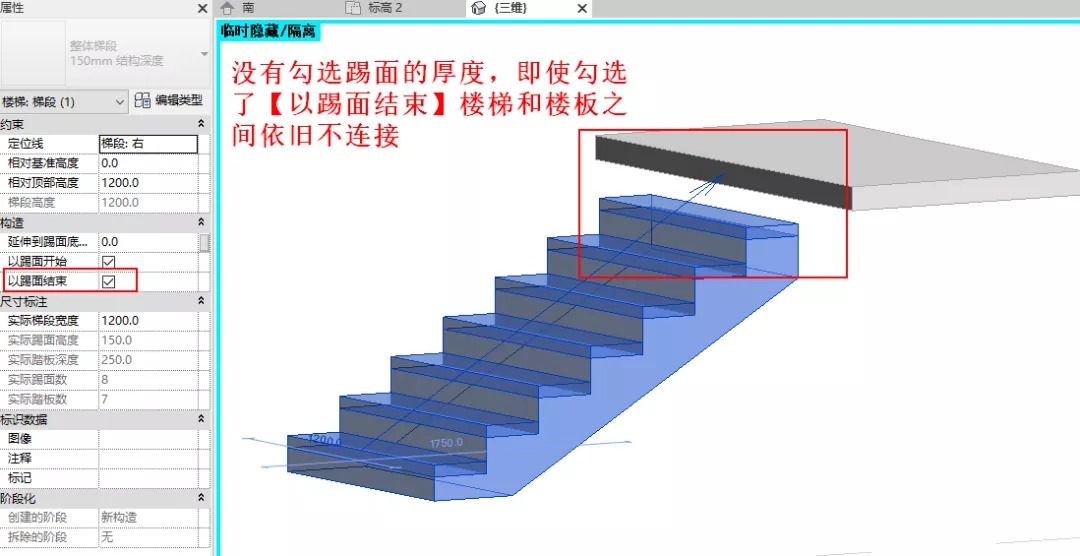

需要提示的是，如果梯段中的踢面厚度没有勾选，则【以踢面结束】的功能是无法变化的。

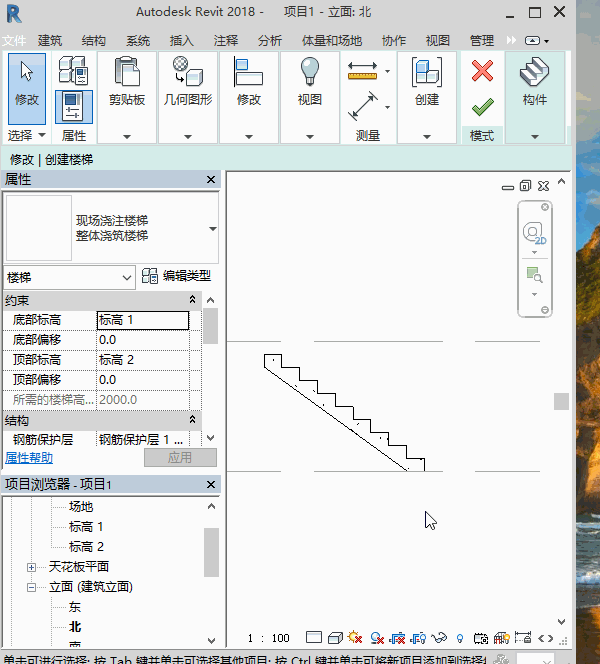

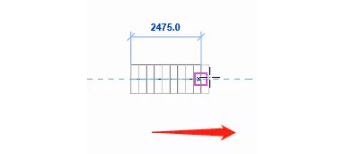

解决这个实际踢面数少了一级的问题，可以通过手动拖动梯段，使它继续向上创建出一级台阶，来达到楼梯与平台的连接效果。
