本文将介绍如何使用CAD2023软件将单线转换为多段线的实用技巧。在CAD设计中，有时我们需要将单线转换为多段线以便更好地绘制图形或进行其他操作。通过本文的指导，您将学会如何使用CAD2023的功能来快速、准确地完成这项任务。

步骤一：选择需要转换的单线

首先，打开CAD2023软件并进入绘图界面。在界面上将鼠标移动到需要转换的单线上，并单击左键选择该线。您也可以使用命令行输入“PICK”命令，然后按下Enter键来选择线条。

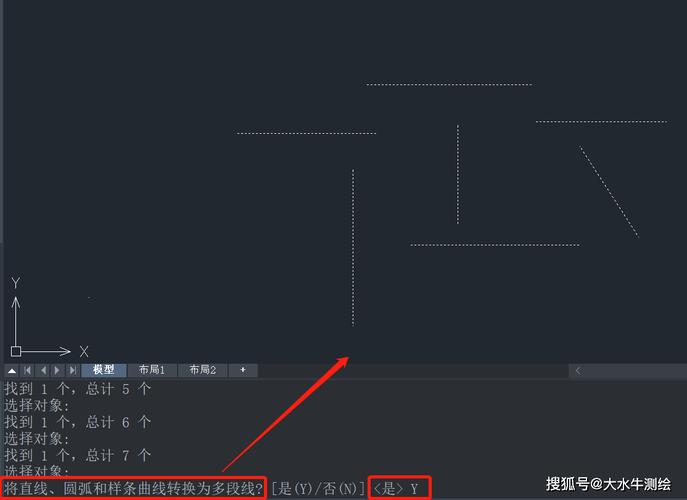

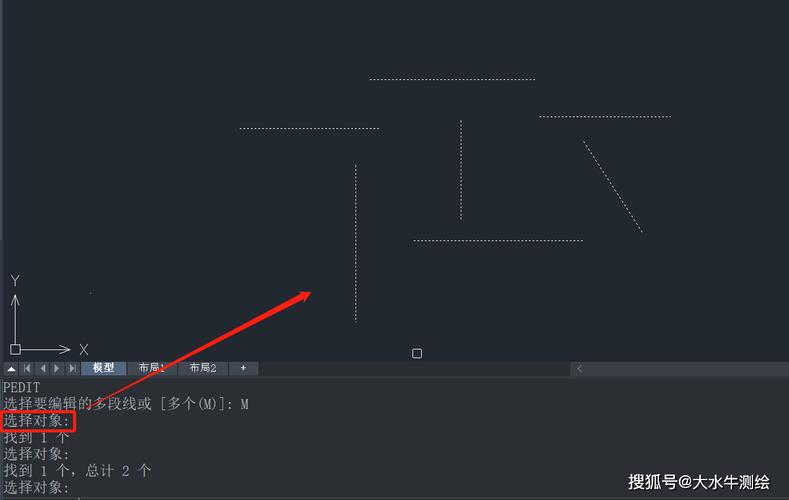

步骤二：使用“PEDIT”命令

选择了单线之后，可以使用“PEDIT”命令来将其转换为多段线。在命令行中输入“PEDIT”，然后按下Enter键。

步骤三：选择“多段线编辑”选项

在弹出的“编辑多段线”对话框中，您将看到多个选项。选择“多段线编辑”选项，并按下Enter键。

步骤四：选择“连接”选项

在“多段线编辑”界面上，您将看到更多的选项。选择“连接”选项，并按下Enter键。

步骤五：设置连接类型

在“连接”选项下，您将看到多种连接类型可供选择。根据需要，选择适合您的连接类型，并按下Enter键。

步骤六：完成线条转换

在完成上述设置后，CAD2023将自动将选择的单线转换为多段线。您可以通过将鼠标移到绘图界面上来查看转换后的结果。转换后的多段线将显示为由多个小段组成的连续直线。

额外提示：

1. 如果您在绘图过程中发现绘制的线条并不连续，请尝试使用“PEDIT”命令来将其转换为多段线。

2. 在选择连接类型时，可以根据需要选择不同的连接方式。例如，如果您需要将两条线段平滑连接在一起，可以选择“光滑”选项。

3. 如果您需要撤销转换操作，可以使用“UNDO”命令来恢复到转换之前的状态。

通过本文的指导，您已经学会了如何使用CAD2023将单线转换为多段线的实用技巧。这项技术可以帮助您更好地绘制图形，并进行其他操作。希望本文对您有所帮助！
