前期准备
01、各专业图纸
主要有空调暖通、空调水、消防排烟、给排水、强电、弱电、安防、消防等专业图纸，广告位LED屏幕、百叶图纸。
02、装备材料表
主要为今天所要讲的空调风柜、新风机组装备图，因为有了准确的装备图纸，才能确定设备进出口方向、设备盘管方向、设备基础的尺寸大小，才能准确的进行施工，也是作为我们BIM机房建模的一个依据，当然越多的装备图更加能保证建模的精确度，但是也增加了模型的复杂以及所需要的时间，再此，我们只需要用新风机组及空调风柜的装备图就可以了，至于阀门管件的装备图，对于施工的要求以及精确性要求不那么高，只需要预留出足够空间就可以了。
03、设备材料表
主要是指机房里的设备材料表，如防火阀，消声器，静压箱等阀门管件。在确定盘管方向后，我们就可以知道空调水管大致从那个方向接入设备，在确定设备进出口方向后，我们就可确定风管的建模。在确定设备尺寸后，我们就可以知道设备基础的尺寸大小。
注意事项：

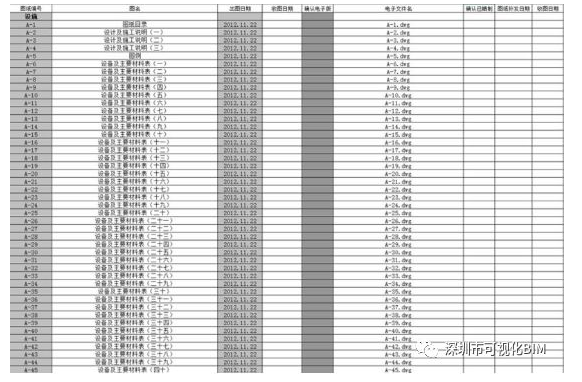

1、暖通图纸可以根据图纸列表来找到，重点图纸为空调通风平面图，防排烟平面图，机房大样图，空调水管平面图

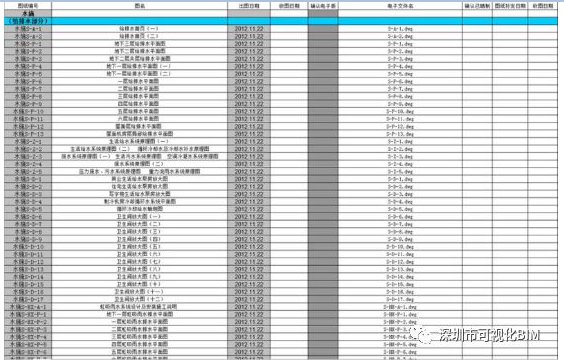

2、消防水施图纸可以图纸目录对应查找
3、给排水图纸可按照设备材料表找到建模或者优化的相关水施图纸，强、弱电图纸，对照图纸列表对应查找；

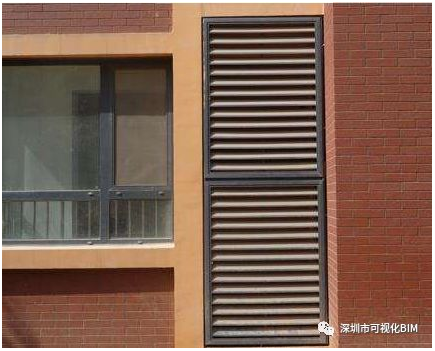

4、百叶、外立面图纸需分清真百叶与假百叶、搞清楚百叶的大小能不能变化，百叶主要为新风管、补风管等相关风管的取风口，在进行机电建模时，将风管按气流方向从百叶窗开始建模；

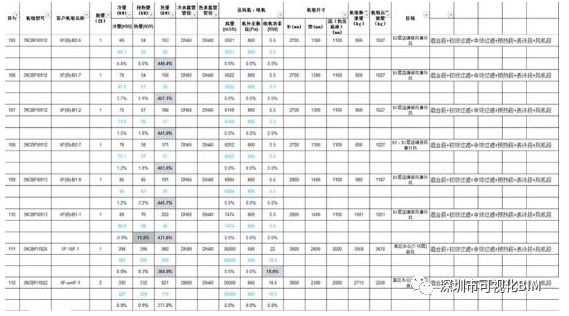

5、设备选型表从设备选型表中主要可以知道风机设备的长宽高，基本尺寸以及运行重量等一些基本参数；

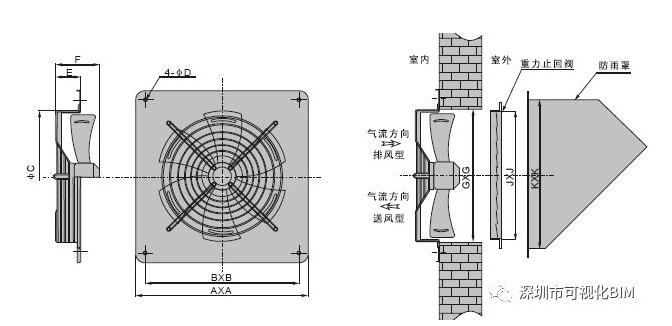

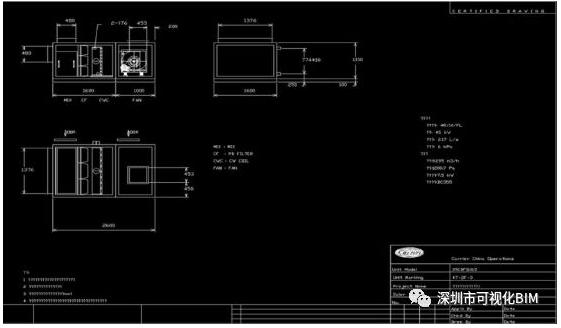

6、装备图，为风机设备准确的尺寸装配图可以找出风口的进出口方向、盘管的方向，盘管水管的定位，检修门的尺寸大小及开闭方向；
