    链接模型

    可以链接各个模型，以便在处理大型项目时更方便地管理各个部分，或者提高性能。

    工作流：明细表中的链接模型

    要在明细表中包含链接模型的数据，请执行下列操作：

    1.允许链接模型的图元包含在明细表中。

    2.指定将在明细表中可见的链接模型。

    3.（可选）在明细表中包括链接模型的项目参数或面积方案。

    链接模型的可见性

    控制主体模型中链接模型和嵌套链接模型的可见性。

    可以控制以下选项：

        在整个主体模型中是否显示链接模型和嵌套模型

        在主体模型的特定视图中是否显示链接模型和嵌套模型

        在视图中显示链接模型和嵌套模型时所用的图形

    标记链接模型中的图元

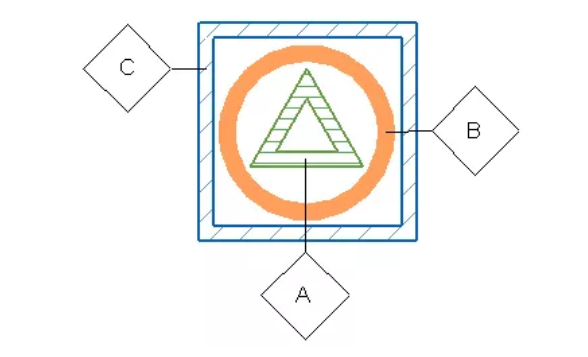

    当标记主体模型(C)视图中的图元时，还可以标记链接模型(B)和嵌套模型(A)中的图元。

    使用标记或全部标记工具可以标记链接图元，同时还可以标记主体模型中的图元。

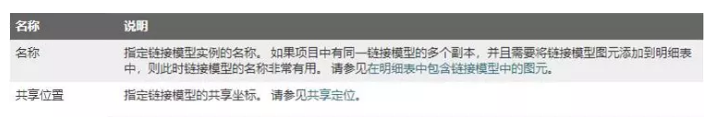

    链接模型实例属性

    若要查看链接模型中图元的属性，请将光标移动到链接模型中的图元上，然后按Tab键高亮显示该图元。属性将显示在“属性”选项板中。

    链接模型中图元的属性是只读的。

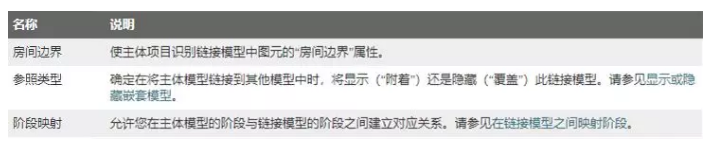

    链接模型类型属性

    若要查看链接模型中图元的属性，请将光标移动到链接模型中的图元上，然后按Tab键高亮显示该图元。属性将显示在“属性”选项板中。

    链接模型中图元的属性是只读的。

    管理链接

    如果项目中链接的源文件发生了变化，则在打开项目时Revit将自动更新该链接。

    若要在不关闭当前项目的情况下更新链接，可以先卸载链接然后再重新载入。

    要访问链接管理的工具，请单击“管理”选项卡→“管理项目”面板→（管理链接）。
