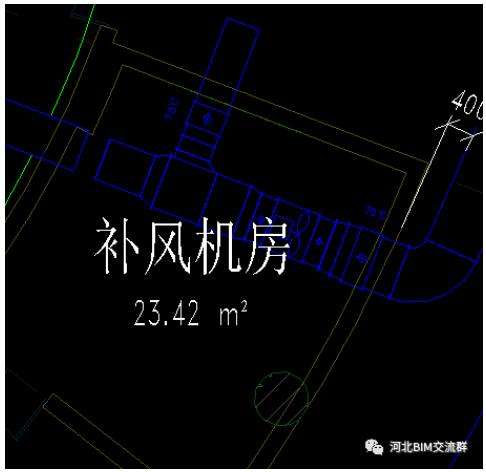

在传统CAD出图过程中，建筑底图中一些门窗标注、尺寸标注、房间名称等会影响机电专业的管线，我们都会调整建筑的这些标准。但是在revit出图中会出现这样的问题，通常都是机电专业链接建筑模型，而链接模型中的图元在机电模型中都是不可以调整的
那这样的标注改如何调整?
其实开始想的最好的方法是用复制和监视的方法，结果通过测试发现，复制监视不能复制标注，所以就放弃了。

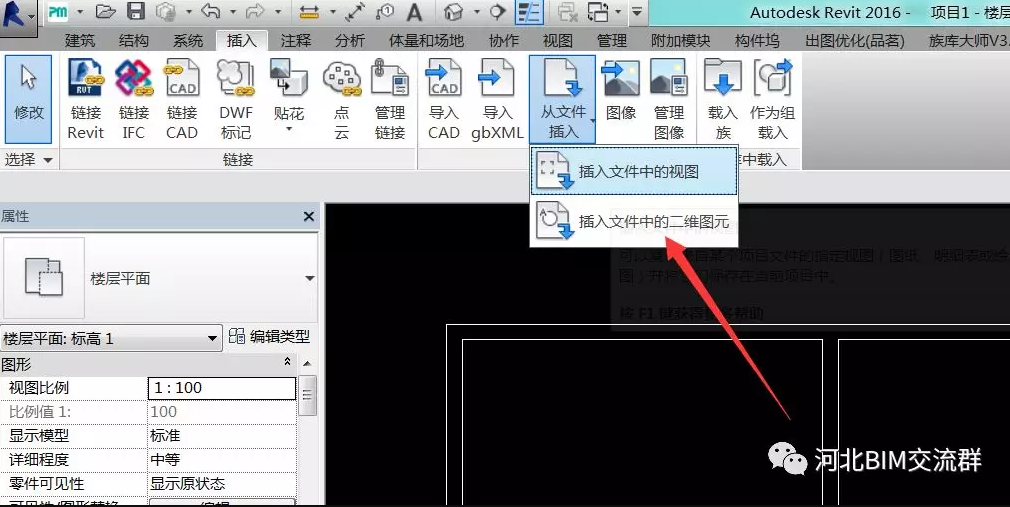

那么退而求其次的方法就是利用“导入文件中的二维图元”这个命令，这个命令可以将链接模型中的视图下的二维图元，全部导入到项目文件中，这些二维图元就会成为，机电文件中的构件图元，可以移动，可以删除。缺点就是不能随着建筑更改而更改了。所以建议这个操作在最后建筑不再更改的情况下操作。

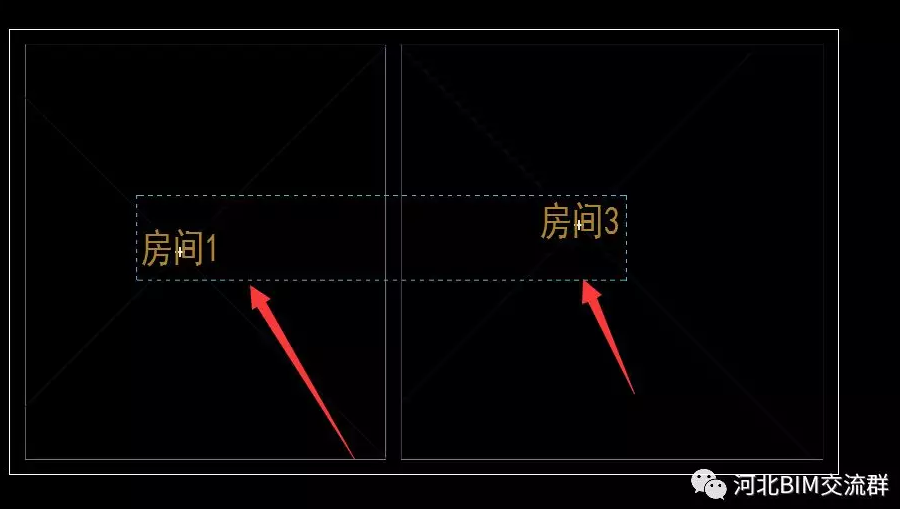

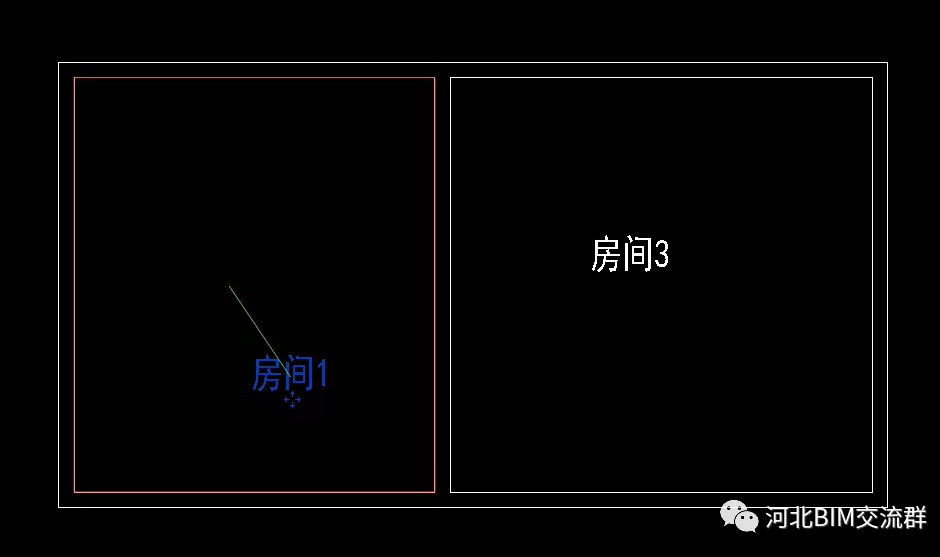

这样标注都是可以移动和删除的。
