在Revit中建模时指定布局管道管路时插入哪些管道零件。在管路中恰当的管道长度和断点处插入联接器。布管系统配置符合设计标准和规格，并包含用于对管道管路进行布局的管道零件（管道和管件）。
使用以下方法可以应用修改管道的布管系统配置
1、在项目浏览器中，展开“族”→“管道”→“管道类型”，在管道类型上单击鼠标右键，然后单击“类型属性”

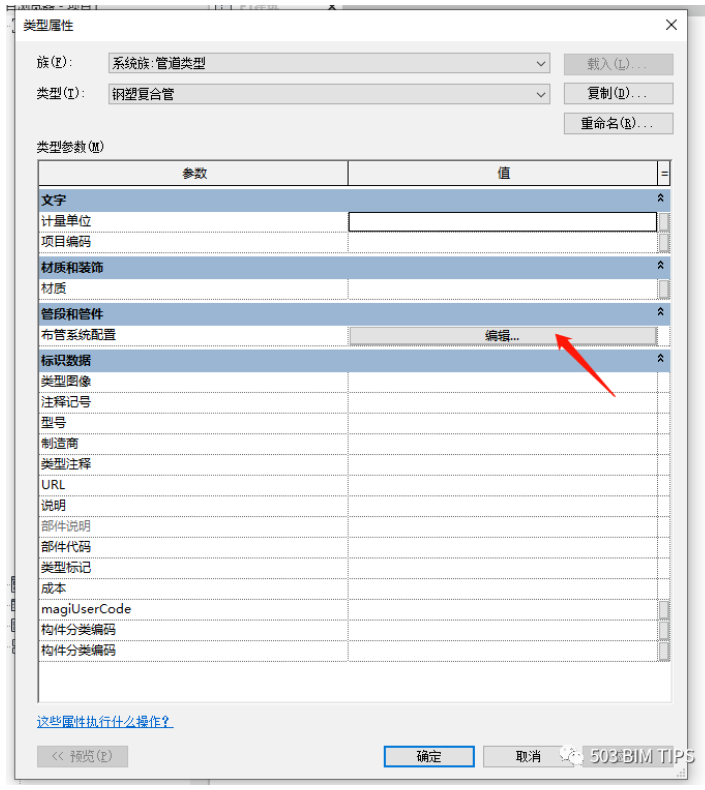

2、在管道命令（水管默认“PI”，风管默认“DT”）有效时编辑类型属性，请单击，在“类型参数”对话框中的“管段和管件”下，单击“布管系统配置”对应的“编辑”
一个布管系统配置中可以添加多个管段。各个零件类型的部分可以添加多个管件（弯头、连接、四通、过渡件、活接头、管帽）。
如果有多个作为管件的零件满足布局条件，则将使用所列出的第一个零件。可以向上或向下移动行，以更改零件的优先级。
在指定零件的尺寸范围时，“无”表示将永远不会使用该零件，“全部”表示将始终使用该零件。在布局后修改管件时，将尺寸范围设置成“无”很有用。在启用约束布管系统配置选项时，尺寸被设置成“无”的管件将显示在“类型选择器”中。

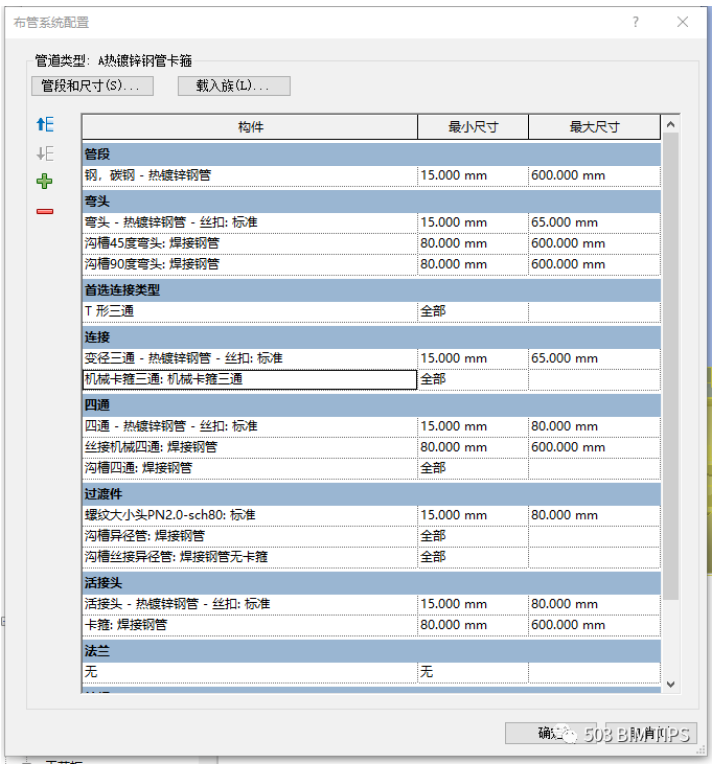

以消防水系统中常用的热镀锌钢管为例，假设项目要求消防喷淋管道管径≥80时，采用沟槽连接的方式，管径小于80时，采用丝扣连接
管段：修改管道类型，若列表里面没有所需管道，可以在上方的“管段和尺寸”里面自己定义管道的信息，或者选择管径相近的管道类型进行替代
弯头：按照要求15-65的管道是采用丝扣连接的，首先设置弯头类型为丝扣，尺寸范围为15mm~65mm；点击“+”号添加行，设置沟槽弯头配件以及适用的范围，因为配件族的关系，沟槽配件分为45度和90度两种，相应弯头需要设置两种。
首选连接类型：指的是管道在连接支管的时候优先适用的连接方式。通常水管，除部分焊接管道或者机械三通是采取管道上面直接开孔连接支管的方式，多数情况采用的是单独的三通配件进行连接。（我们自建的“机械卡箍三通”族，尽管形式上属于“接头”，但是在软件中的连接方式与“T形三通”一致）此处首选连接件选择“T形三通”。

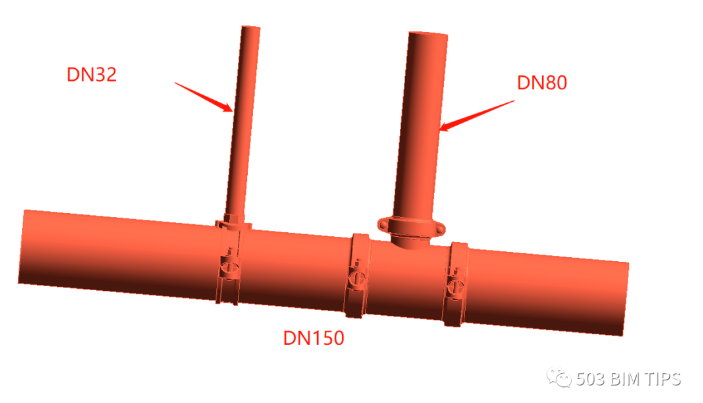

连接：在选好了首选连接件后，根据规则设置三通的连接件主管道在DN65及以下，三通必定都是丝扣的，但是主管在DN80及以上，支管小于等于DN65的情况，配件则是部分卡箍，部分丝扣的，甚至通常会选用机械三通的形式。在设置三通的形式的时候，是以主管尺寸为基准的，如果希望连接方式能识别主管管径的同时，根据支管大小改变连接配件，那就需要将这两种配件整合到同一个配件族中去
同样，四通、过渡件、活接头都按照尺寸、优先级的原则进行设置，在设置完成后点击“确定”，在管道类型下绘制管线时，就可以按照预设的规则自动生成对应的管件了。
