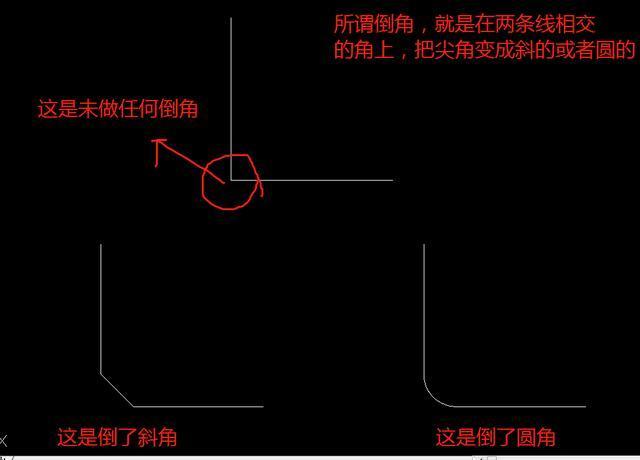

本文详细介绍CAD矩形倒角和圆角的绘制方法。在CAD设计中，倒角和圆角是常用的操作，能够使设计更加美观且符合实际需要。倒角是指将直角转化为斜角，而圆角是指将直角转化为圆弧。以下将分别介绍矩形倒角和圆角的绘制方法。

矩形倒角的绘制

矩形倒角是将矩形的直角边转化为斜角，使其边缘更加平滑。在CAD中，矩形倒角有多种绘制方法，常见的有以下几种：

1. 倒角命令

在CAD软件中，可以通过倒角命令来实现矩形倒角。具体操作步骤如下：

1）选择倒角命令。在CAD软件的工具栏或命令行中找到倒角命令图标或输入命令名称。

2）选择矩形边。通过鼠标选择需要进行倒角的矩形边。

3）指定倒角的距离。通过鼠标点击或输入倒角的距离。

4）完成倒角操作。根据提示完成倒角操作。

2. 圆角命令

除了倒角命令外，CAD软件还提供了圆角命令来实现矩形倒角。具体操作步骤如下：

1）选择圆角命令。在CAD软件的工具栏或命令行中找到圆角命令图标或输入命令名称。

2）选择矩形边。通过鼠标选择需要进行圆角的矩形边。

3）指定圆角的半径。通过鼠标点击或输入圆角的半径。

4）完成圆角操作。根据提示完成圆角操作。

圆角的绘制

圆角是将矩形的直角边转化为圆弧，使其边缘更加平滑。在CAD中，圆角的绘制方法与矩形倒角类似，也有多种实现方式，常见的有以下几种：

1. 圆弧命令

圆角的绘制可以通过圆弧命令来实现。具体操作步骤如下：

1）选择圆弧命令。在CAD软件的工具栏或命令行中找到圆弧命令图标或输入命令名称。

2）指定圆弧的起点和终点。通过鼠标点击或输入圆弧的起点和终点。

3）指定圆弧的半径。通过鼠标点击或输入圆弧的半径。

4）完成圆角操作。根据提示完成圆角操作。

2. 圆角边编辑

除了圆弧命令外，CAD软件还提供了圆角边编辑的功能，可以直接对矩形的边进行编辑并实现圆角效果。具体操作步骤如下：

1）选择圆角边编辑工具。在CAD软件的工具栏或命令行中找到圆角边编辑工具图标或输入命令名称。

2）选择需要编辑的矩形边。通过鼠标选择需要进行圆角编辑的矩形边。

3）指定圆角的半径。通过鼠标点击或输入圆角的半径。

4）完成圆角操作。根据提示完成圆角操作。

总结：

通过倒角和圆角的绘制方法，可以使CAD设计更加精细和美观。倒角和圆角的绘制可以通过倒角命令、圆角命令、圆弧命令和圆角边编辑等多种方式实现。在实际应用中，可以根据具体设计要求选择适合的绘制方法，并合理运用倒角和圆角来提升设计质量。
