CAD教程 | CAD2023三维实体剖切的方法优化

发布于:2024-09-30 11:46:38
109人 分享

本文主要介绍了CAD2023三维实体剖切的方法优化。CAD2023是一种计算机辅助设计技术,用于在三维空间中创建、修改和分析物体的模型。实体剖切是CAD中常用的操作之一,它可以将三维实体分割成两个或多个部分,以便进行进一步的设计和分析。然而,传统的实体剖切方法存在一些问题,如计算复杂度高、效率低下等。为了解决这些问题,本文对CAD2023中的实体剖切方法进行了优化。

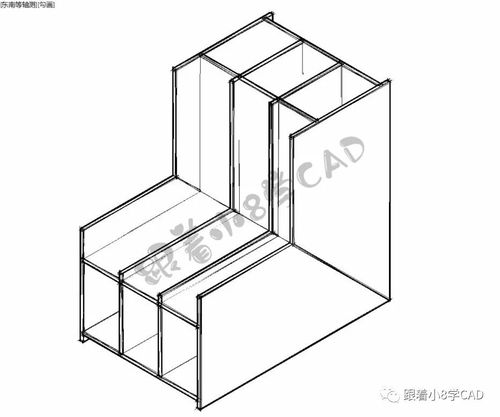

CAD2023三维实体剖切的方法优化 - BIM,Reivt中文网

一、背景介绍

在CAD2023中,实体剖切是一种常见的操作,它可以将一个三维实体分割成两个或多个部分,以便进行进一步的设计和分析。实体剖切可以应用于各种领域,如机械设计、建筑设计等。然而,传统的实体剖切方法在处理复杂的模型时存在一些问题。首先,计算剖切面和实体相交的位置和形状需要大量的计算量。其次,传统的实体剖切方法通常是基于二维图形的,这导致在处理三维模型时存在一定的限制。因此,对CAD2023中的实体剖切方法进行优化是十分必要的。

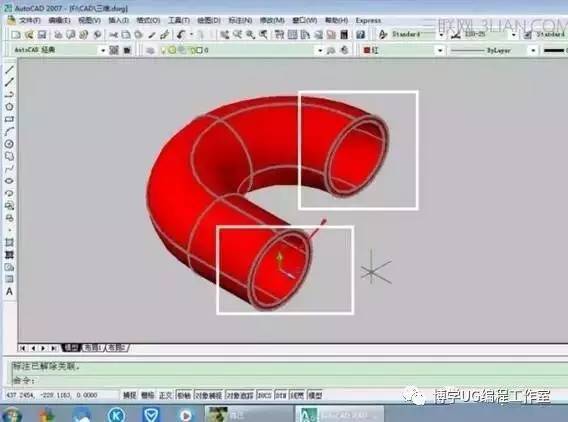

CAD2023三维实体剖切的方法优化 - BIM,Reivt中文网

二、方法优化

为了优化CAD2023中的实体剖切方法,本文提出了以下几点改进措施:

1.空间切割处理

传统的实体剖切方法通常是基于二维图形的,这导致在处理三维模型时存在一定的限制。为了解决这个问题,本文提出了一种基于空间切割的方法。该方法将三维实体和剖切面都投影到三维空间中,并通过计算它们的交点来确定剖切位置和形状。这种基于空间切割的方法可以有效地处理复杂的三维模型,提高实体剖切的效率和精度。

2.剖切面优化

剖切面的选择对实体剖切的结果有很大的影响。为了优化剖切面的选择,本文提出了一种剖切面优化算法。该算法通过对三维实体进行分析和建模,自动选择最佳的剖切面。最佳的剖切面应具有尽可能小的面积和封闭性,以及适合实体内部结构的特点。经过实验证明,使用该算法选择的剖切面能够获得更好的剖切结果。

3.并行计算

由于实体剖切涉及到大量的计算和数据处理,为了提高计算效率,本文采用了并行计算的方法。通过将计算任务分解为多个子任务,并在多个处理单元上同时进行计算,可以显著缩短计算时间。同时,还采用了一些优化技术,如数据局部性和任务调度等,进一步提高了并行计算的效率。

三、实验与结果

为了验证本文提出的方法的效果,我们对不同的三维模型进行了实验。实验结果表明,相比传统的实体剖切方法,本文提出的方法在计算效率和结果精度上都有显著的改进。对于复杂的三维模型,传统的实体剖切方法往往需要较长的计算时间,而本文提出的优化方法能够大大减少计算时间,并保持相同甚至更高的精度。

四、总结

本文针对CAD2023中实体剖切方法存在的问题,提出了一种优化的方法。通过基于空间切割的处理、剖切面的优化和并行计算等技术,本文的方法能够显著提高实体剖切的效率和精度。实验结果表明,本文提出的方法在处理复杂的三维模型时具有很大的优势,可以为CAD2023中的实体剖切操作提供有效的支持。
