Revit技巧 | Revit梁怎么画?用REVIT创造木制梁系统

发布于:2024-11-08 18:10:02
176人 分享

    文章来源:慧远BIM


    本期,我们来介绍

    如何用REVIT创造木制梁系统

    以用于木质框架房屋的建模

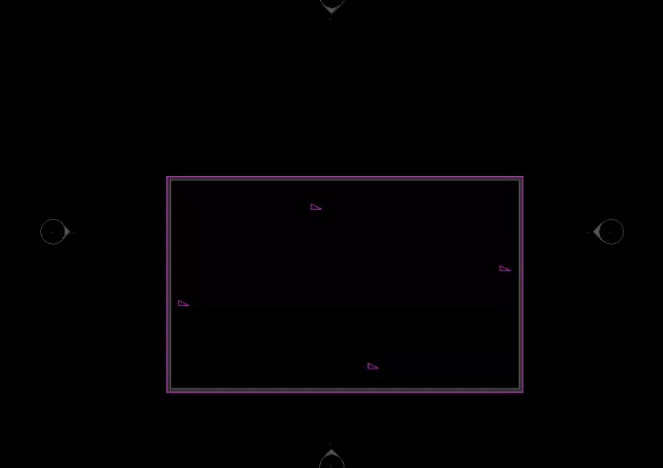

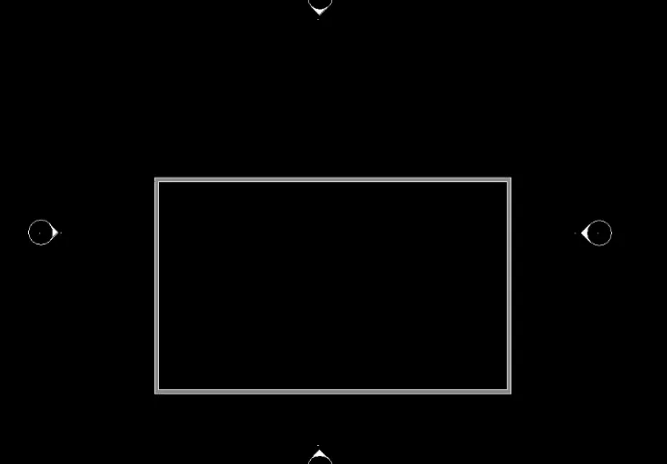

    1.使用选项卡中的“墙”功能绘制四面墙。


    2.使用选项卡中的“屋顶”功能,绘制四面定义坡度的屋顶。


    此为屋顶效果

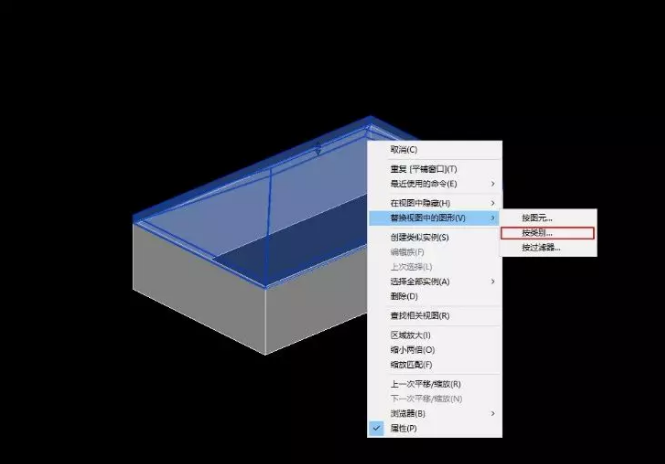

    3.选中屋顶,点击鼠标右键选择替换视图中的图像中的“按类别”。

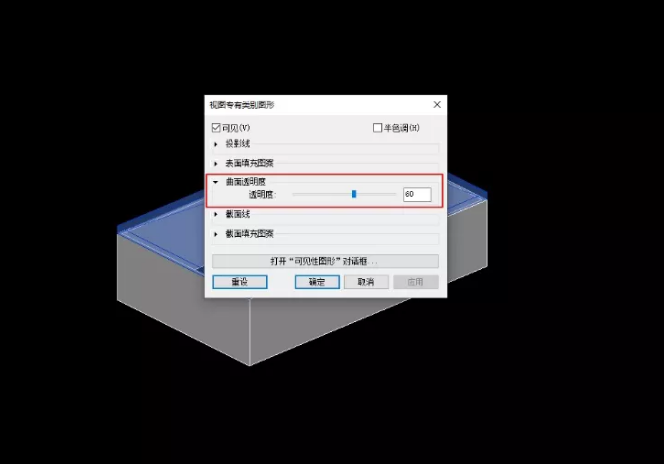

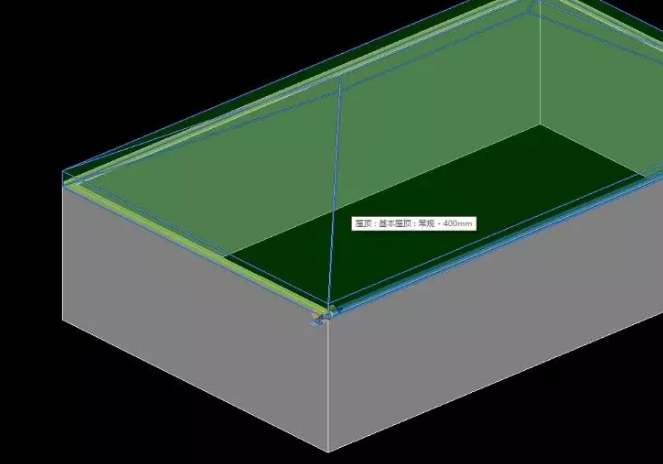

    4.选择“曲面透明度”,为屋顶调整好透明度,以便后期方便选择屋顶边线。

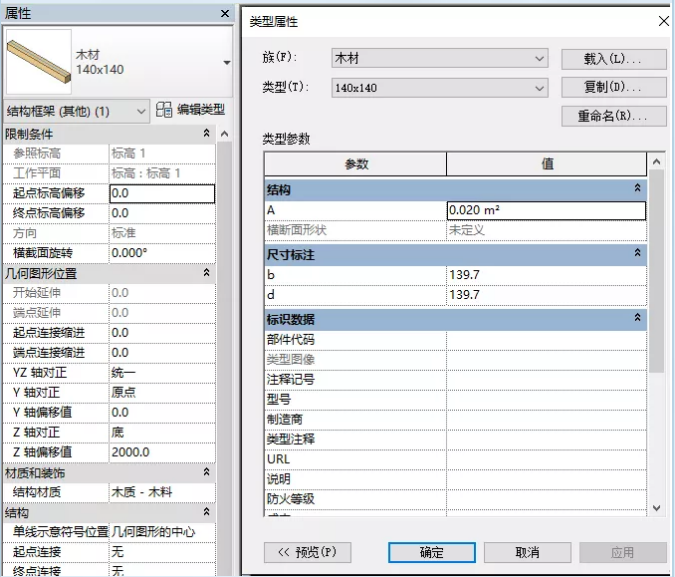

    5.使用选项卡中的“梁”功能,载入“木材”梁。

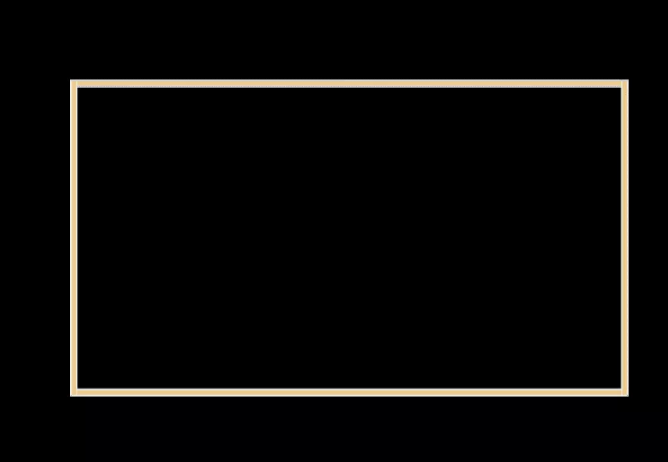

    6.沿着墙边线绘制梁框架。

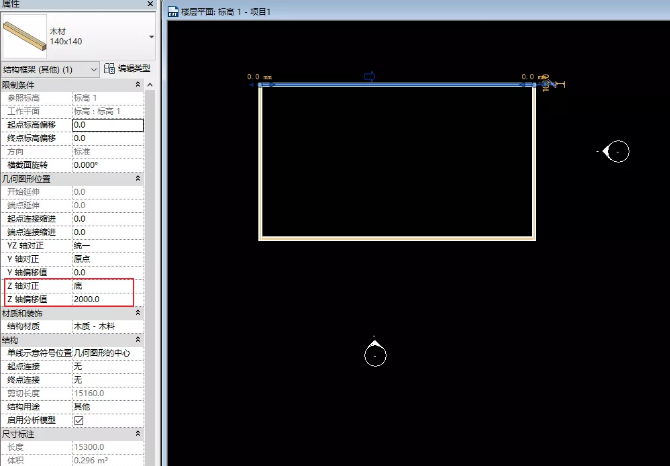

    7.选中梁,将梁的Z轴对正,使之梁底与墙同高

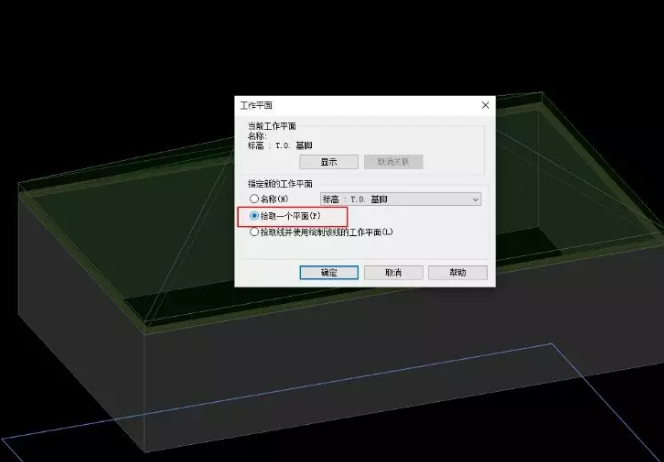

    8.使用“结构”选项卡中的“梁系统”,点击选项卡中“设置”拾取一个平面

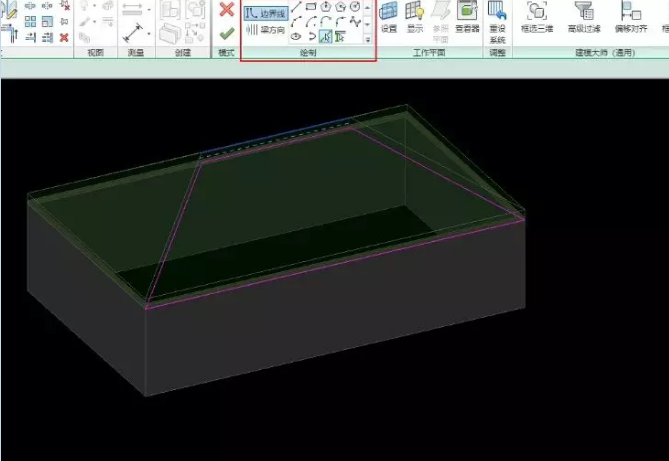

    9.使用“绘制”中的边界线的“拾取线”功能,拾取屋顶内侧边线

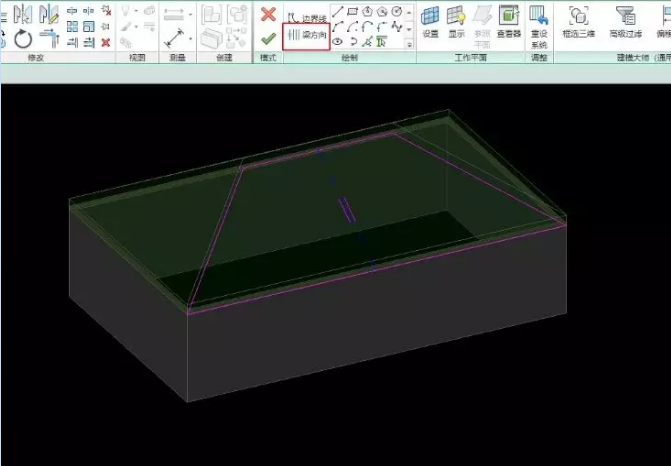

    10.使用“绘制”中的“梁方向”定义梁系统的梁排布的方向。

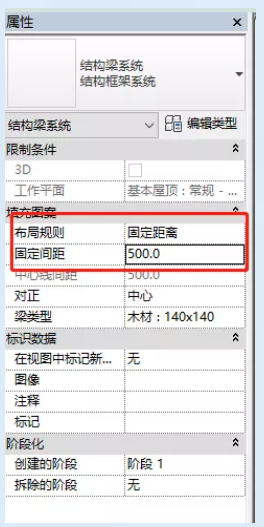

    11.调整结构梁系统的“属性栏”中固定间距为500。

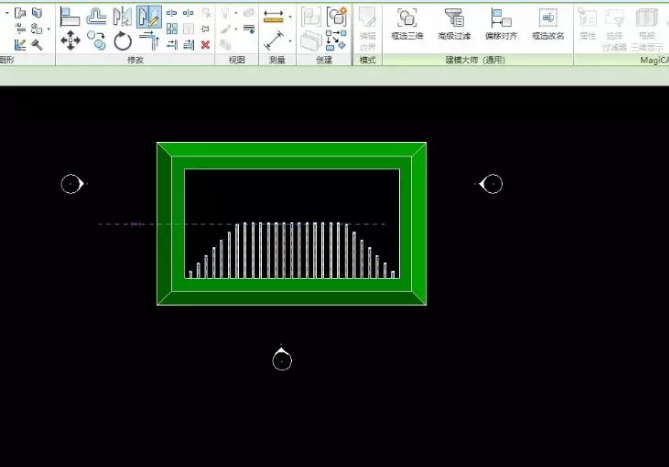

    12.在楼层平面中选择梁系统,使用“镜像”功能。

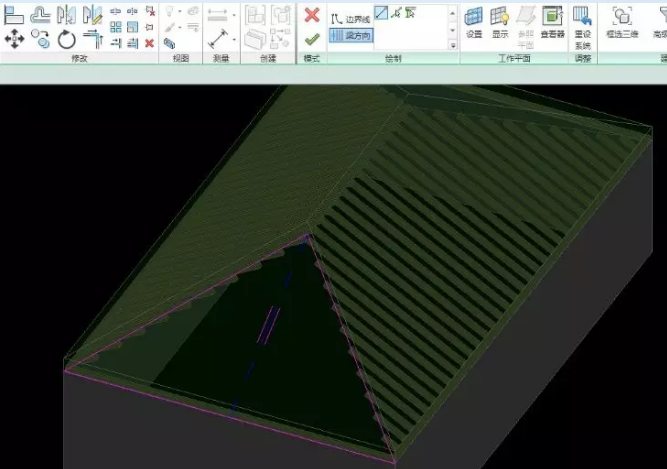

    13.使用同样的功能在屋顶的左右侧,使用边界线与梁方向绘制“梁系统”

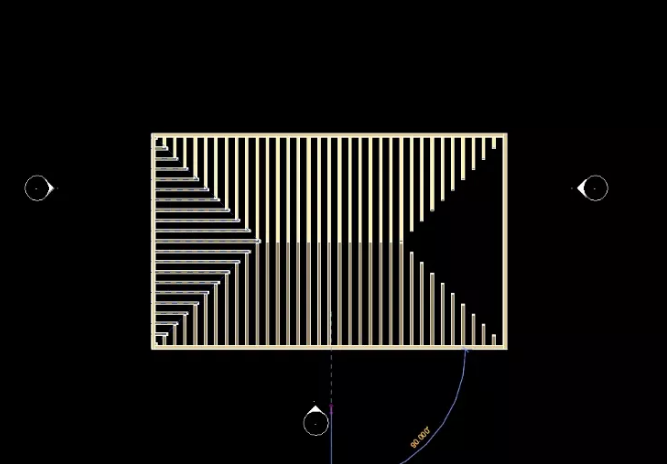

    14.在楼层平面中,选中左侧的梁系统使用“镜像”功能,对称到右侧。

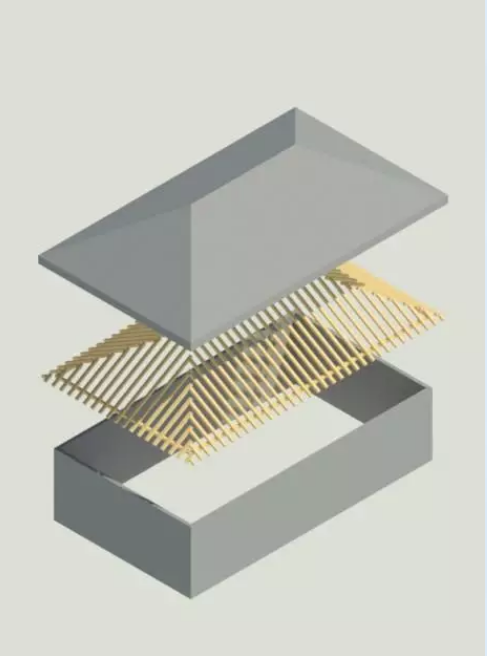

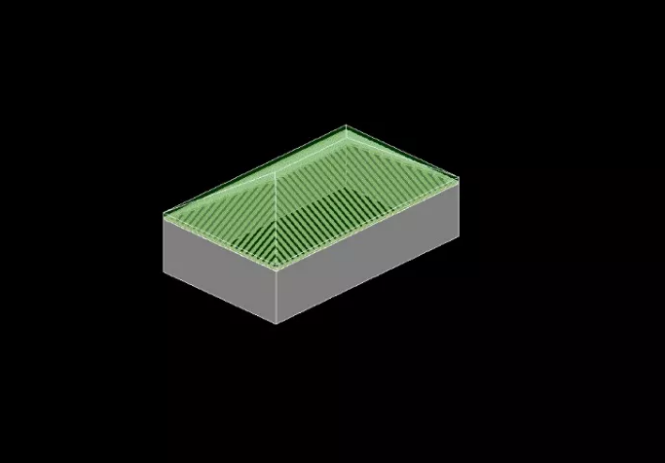

    15.镜像完成之后,木质梁系统便完成了,这个功能可用于木质框架的房子。
